Electromech Eot kranar

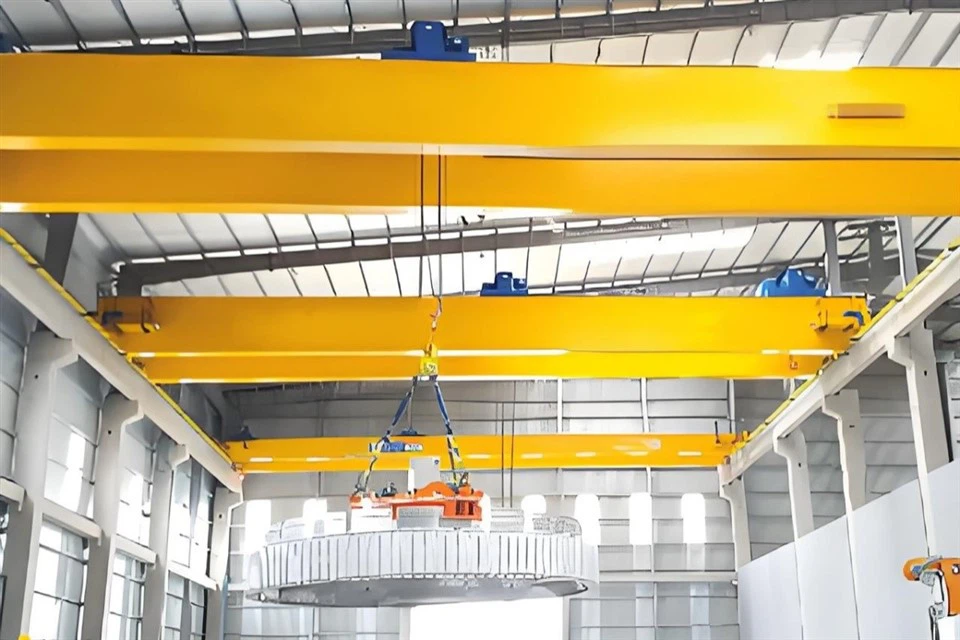

Electromech Eot-kranar, även känd som elektriska traverskranar, är väsentlig materialhanteringsutrustning som används i olika industrier som tillverkning, konstruktion, frakt och lager. Dessa kranar är designade för att lyfta och flytta tunga laster i horisontell riktning längs ett överliggande spår, vilket ger effektiv och exakt rörelse i trånga utrymmen. Electromech EOT-kranar kombinerar kraften från elektricitet med precisionen hos mekaniska system, och erbjuder en pålitlig, kostnadseffektiv lösning för att lyfta tunga material.

Electromech Eot Cranes kan hantera laster från några ton till flera hundra ton, vilket gör dem lämpliga för en mängd olika industriella applikationer. De är designade för att lyfta och flytta tungt gods, råmaterial och komponenter med lätthet och precision.Electromech Eot-kranar är byggda med höghållfasta material och robusta komponenter, EOT-kranar är hållbara och tål tuffa arbetsmiljöer, vilket säkerställer lång livslängd och minimalt underhåll .

Elektromekaniska EOT-kranar används i olika industrier, inklusive stålverk, hamnar, byggarbetsplatser, lager och kraftverk. De är idealiska för att lyfta och transportera tung utrustning, material och containrar. Kranens motoriserade elektriska system tillåter smidig och exakt kontroll av både lyft och horisontella rörelser. Den elektriska drivningen är energieffektiv, minskar driftskostnaderna och ökar kranens totala prestanda.

Säkerhet är en prioritet inom krandesign, och EOT-kranar är utrustade med avancerade säkerhetsfunktioner som överbelastningsskydd, gränslägesbrytare, nödstoppsknappar och antikollisionssystem för att säkerställa smidig och olycksfri drift. Dessa kranar erbjuder exakt kontroll över lasten rörelser, vilket gör dem lämpliga för applikationer som kräver finjusterad positionering. Styrsystemen är designade för att vara användarvänliga, vilket gör det möjligt för förare att effektivt hantera lastlyft, sänkning och horisontell rörelse.

Elektromekaniska EOT-kranar kan skräddarsys för att möta specifika driftskrav, såsom olika lastkapaciteter, spännlängder, lyfthöjder och kontrollsystem (manuella eller automatiserade). Kranens design säkerställer att komponenterna är lättillgängliga för rutinunderhåll och reparationer. Detta minskar stilleståndstiden och ökar kranens livslängd.

Kärnkomponenter: Motor, växellåda, motor

Ursprungsort: Henan, Kina

Garanti: 1 år

Vikt (KG):1500 kg

Video utgående inspektion: tillhandahålls

Maskintestrapport: tillhandahålls

Arbetsklass: A3/A4/A5

Lyftkapacitet:3,5,10,16,20,25,32 ton

Lyftmekanism: Elektrisk vajerlyft

Ström: 3P 220--440 V/50HZ 60HZ

Kranens färdhastighet:3-30m/min

Arbetstemperatur: -20-40 grad

Kontrollmodell: Handskaft/fjärrkontroll

Färg: Kundernas efterfrågan





1. Helljus

1) Huvudbalken i en elektromekanisk EOT-kran (Electric Overhead Travelling) är en viktig strukturell komponent som är utformad för att stödja kranens lastbärande element. Den fungerar som den primära horisontella stödstrukturen för kranens lyftmekanism, färdmekanism och vagn.

Huvudbalken är vanligtvis gjord av stål eller svetsade stålsektioner (t.ex. I-balkar, lådbalkar eller svetsade plåtbalkar) för att säkerställa styrka och hållbarhet under tunga belastningar. Den måste vara robust och stabil och klara av de påfrestningar som utövas av kranens last och dynamiska krafter, såsom acceleration, retardation och lyft. Vanliga profiler för helljus inkluderar I-balkar, lådbalkar, och takstolar, beroende på belastningskrav och spännvidd.

Huvudbalken är konstruerad för att bära vikten av kranens vagn och lyft samt lasten som lyfts. Balken måste vara konstruerad för att motstå inte bara statiska belastningar utan även dynamiska belastningar på grund av kranens rörelse. I dubbelbalkskranar används två parallella balkar (huvudbalkar) för att ge ytterligare styrka och stabilitet. Denna typ möjliggör högre lyftkapacitet och längre spann. För större och mer tunga applikationer ger lådbalkar ytterligare styrka och stabilitet genom att omsluta kranens mekanismer och erbjuda bättre motstånd mot vridkrafter.

2. Lyftsystem

1) Motor: Motorn i lyftsystemet i en EOT-kran (Electromechanical Overhead Travelling) spelar en avgörande roll för att höja och sänka laster. Denna motor är vanligtvis en del av kranens lyftmekanism och måste vara kraftfull och pålitlig för att klara de tunga lyftkraven inom olika industrier som konstruktion, tillverkning och lager.

2) Reducer: En Reducer i lyftsystemet på en elektromekanisk EOT-kran (Electric Overhead Travelling) spelar en avgörande roll i överföringen av kraft från motorn till lyftmekanismen, vanligtvis hissen. Reduceraren (även kallad växellåda eller växelreducerare) är utformad för att omvandla motorns höghastighets- och lågvridmomenteffekt till en låghastighets- och högvridmomenteffekt som krävs för att lyfta tunga laster effektivt.

3) Trumma: Trumman i ett lyftsystem är i första hand ansvarig för att linda och linda av stållinan (eller kabeln) som lyfter och sänker lasten. Det är en cylindrisk struktur runt vilken repet lindas när kranen flyttar lasten. Trummans rörelse styrs av kranens lyftmotor, som ger kraften för lyft och sänkning.

4) Vajer: Vajer som används i lyftsystemen för EOT-kranar (Electromechanical Overhead Traveling) är avgörande komponenter som ansvarar för att lyfta och sänka tunga laster. De är designade för att motstå hög spänning, dynamiska belastningar och miljöförhållanden samtidigt som hållbarhet och säkerhet bibehålls.

5) Remskiva: Remskivan i ett lyftsystem, speciellt för elektromekaniska (elektromagnetiska) traverskranar (EOT-kranar), är en väsentlig komponent som underlättar lyft och sänkning av laster. Den spelar en avgörande roll för att hantera den mekaniska lastfördelningen, minska friktionen och möjliggöra smidig rörelse av kranens lyftsystem.

6) Lyftanordning: Lyftanordningen för en EOT-kran (Electromechanical Overhead Traveling) hänvisar vanligtvis till den komponent som är ansvarig för själva lyftningen och sänkningen av laster. I ett EOT-kransystem är lyftanordningen en avgörande del av kranens mekanism som säkerställer förflyttning av tunga laster vertikalt.



3.Slutatransport

"Ändvagnen" på en elektromekanisk EOT-kran (Electric Overhead Travelling) hänvisar till den bärande strukturen som bär kranbryggan längs rälsen. Den består av en uppsättning hjul eller axlar som gör att kranen kan röra sig horisontellt längs med kranbanan. Ändvagnarna är kritiska komponenter i en traverskran, eftersom de direkt påverkar stabiliteten, rörelsen och lastfördelningen.

Ändvagnen inkluderar vanligtvis ett motordrivet system (såsom en växelmotor) som driver hjulen, vilket möjliggör kontrollerad rörelse av kranen längs dess bana. Denna mekanism kan vara utrustad med ett bromssystem för att stoppa eller kontrollera rörelsehastigheten. Dessa är monterade på ändvagnsramen och används för att köra längs rälssystemet. Hjulen måste vara konstruerade för att tåla tunga belastningar och säkerställa smidig rörelse.

Det elektriska systemet för styrning av ändvagnens rörelse, integrerat med kranens övergripande styrsystem, vilket gör att föraren kan hantera kranens position på banan. Strukturen som stödjer hjulen och axlarna. Den är konstruerad för att hålla vikten av kranbryggan och den last den bär. Lager används för att minimera friktionen och säkerställa mjuk rotation av hjulen, medan stöd hjälper till att stabilisera strukturen under drift. Utformningen av ändvagnen måste säkerställa att kranen är stabil under drift, särskilt under tung belastning.

Sammanfattningsvis är ändvagnar en viktig del av en EOT-krans struktur, vilket gör att kranen kan färdas längs sin bana och transportera laster effektivt och säkert.



4. Kranrörelsemekanism

1) Arbetsprincip

När åkmotorn är aktiverad roterar den drivaxeln som är ansluten till hjulen på lastbilen. Hjulens rotation driver hela kranen längs banan. Rörelseriktningen (framåt eller bakåt) styrs genom att växla polariteten på motorns strömförsörjning, vilket vänder motorns rotation. Kranen kan styras att röra sig med olika hastigheter, beroende på motorns hastighet och styrsystemets inställningar.

2) Funktioner hos kranens manövermekanism

Lyfta och sänka laster: Den mest grundläggande funktionen hos en EOT-kran är att lyfta och sänka material eller laster med hjälp av en lyftmekanism, som drivs elektriskt.

Horisontell rörelse: EOT-kranar kan färdas horisontellt längs en fast bana (skenor eller balkar), vilket gör att de kan flytta last från en position till en annan inom arbetsområdet.

Lastpositionering: De tillåter exakt positionering av tunga eller skrymmande laster. Detta är avgörande i miljöer där placeringen av laster måste vara mycket exakt, till exempel i tillverkningsanläggningar eller lager.

Vertikal rörelse: Lyftmekanismen gör att kranen kan lyfta laster vertikalt, vilket är nödvändigt för att stapla material eller transportera dem mellan olika nivåer i ett lager eller produktionsanläggning.

Tung lasthantering: EOT-kranar är designade för att hantera mycket tunga laster, ofta i intervallet flera ton, beroende på kranens kapacitet. Detta är avgörande i industrier som stål, konstruktion och tillverkning.

Flexibilitet i rörelse: Dessa kranar kan röra sig längs hela banans längd och kan styras för att göra finjusteringar i deras positionering. Denna flexibilitet gör dem lämpliga för ett brett spektrum av applikationer.

Fjärrmanövrering: Moderna EOT-kranar manövreras ofta via fjärrkontroller eller hyttstyrda system, vilket ger användarvänlighet och ökar säkerheten.

5. Vagnens rörelsemekanism

1) Strukturell sammansättning

Motor: Körmekanismen drivs av en elmotor, vanligtvis en likströms- eller växelströmsmotor, som driver vagnens hjul via ett växelreduktionssystem. Motorn är ofta kopplad till en variabel frekvensdrift (VFD) för att möjliggöra exakt kontroll av hastigheten, acceleration och retardation.

Drivsystem: Motorn överför kraft genom en växellåda (reducerare) som minskar motorns varvtal och ökar vridmomentet, vilket gör den lämplig för tunga belastningar. En koppling förbinder motoraxeln med växellådan eller drivaxeln, vilket säkerställer kraftöverföring.

Hjul: Vagnen åker på ett rälssystem som vanligtvis är monterat längs den överliggande balken. Dessa hjul, ofta gjorda av stål, är monterade på vagnens ram och rör sig längs kranbanan. Hjulen är ibland försedda med lager för att minska friktionen och säkerställa smidig rörelse.

Räls: Kranen är konstruerad med en uppsättning parallella skenor (vanligtvis en del av den överliggande balkstrukturen), som styr vagnens rörelse. Dessa räls måste installeras korrekt för att säkerställa jämn och exakt körning av vagnen.

2) Funktion av vagnens manövermekanism

Horisontell rörelse av lyftanordningen: Vagnens mekanism flyttar lyftenheten (komponenten som lyfter och sänker laster) längs kranens brygga. Detta gör att kranen kan flytta lasten horisontellt över arbetsområdet, vilket ger exakt kontroll över var lasten placeras eller lyfts.

Lastpositionering: Vagnen hjälper till att placera lasten exakt över en specifik plats eller i förhållande till andra maskiner, arbetsstationer eller lagringsutrymmen. Denna positionering är avgörande för uppgifter som lastning/lossning, montering eller materialhantering.

Stöd för lyftmekanismen: Vagnen ger en stabil stödbas för lyften, som ansvarar för att lyfta och sänka lasten. Det säkerställer att lyften förblir inriktad och balanserad när den rör sig, vilket gör att kranen kan arbeta smidigt och med minskat slitage på komponenter.

Smidig rörelse: Vagnen är utrustad med hjul eller rullar som löper längs ett räls- eller spårsystem fäst vid kranens bro. Den smidiga driften av dessa hjul eller rullar säkerställer minimal friktion, vilket minskar energiförbrukningen och slitage på komponenter.

Exakt kontroll: Vagnen drivs vanligtvis av elektriska motorer och den styrs av en variabel frekvensdrivning (VFD) eller andra kontrollsystem för att möjliggöra exakta hastighets- och positionsjusteringar. Detta säkerställer att kranen fungerar säkert, med mjuk acceleration och retardation.

6.Kranhjul

1) Funktion av hjul

Stödlast: Kranhjulen bär hela kranens vikt och dess last. Detta inkluderar både kranens egenvikt och eventuell extra last som den lyfter.

Rörelse: Hjulen underlättar kranens horisontella rörelse längs banan, ofta driven av en elmotor och tillhörande växel.

Säkerhet: Kranhjul måste vara hållbara och starka för att säkerställa smidig rörelse och minimera slitage.

2) Designkrav

Hjuldiameter: Hjulets diameter påverkar lastkapaciteten och smidigheten i rörelsen. Hjul med större diameter används vanligtvis för högre lastkapacitet.

Materialhårdhet: Materialets hårdhet måste vara tillräckligt hög för att motstå slitage, men det måste också ge en viss grad av flexibilitet för att förhindra sprödhet under tunga belastningar.

Lagertyp: Många kranhjul är utrustade med lager för att minska friktionen och förbättra effektiviteten, även om vissa kranar kan använda en lagerlös design för vissa applikationer.

Spårtyp: Hjulets utformning måste matcha rälsspåret som används, vilket säkerställer att hjulets flänsstorlek, profil och lastbärande kapacitet är anpassade till den specifika kranskenan.

7.Krankrok

Krankroken är en viktig komponent i EOT-kranar (Electromechanical Overhead Traveling), som ansvarar för att lyfta och sänka tunga laster säkert och effektivt. I en EOT-kran är kroken fäst vid lyftmekanismen och är utformad för att hålla och manipulera laster när de flyttas över kranens spännvidd.

1. Material och design

Material: Krankrokar är vanligtvis gjorda av höghållfasta stållegeringar (som kolstål eller legerat stål) för att motstå de tunga belastningar och påfrestningar som uppstår under lyftoperationer.

Design: Kroken har vanligtvis en "C" eller "V" form för att säkert hålla lyftselar eller lastfästen. Krokens hals är tillräckligt bred för att rymma lyftanordningen, medan spetsen är rundad eller krökt för att förhindra att lasten glider.

2. Lastkapacitet

Krankrokar är designade utifrån kranens lastkapacitet. De måste hantera den maximala vikt som kranen är klassad för, inklusive säkerhetsfaktorer för att förhindra krokbrott. Krokens lastkapacitet måste vara tydligt definierad enligt industristandarder och kranspecifikationer.

3. Säkerhetsfunktioner

Säkerhetsspärr: De flesta krankrokar är utrustade med en säkerhetsspärr för att förhindra att lasten lossnar under drift. Denna spärr kan antingen vara manuell eller automatisk, beroende på kranens design.

Inspektion och testning: Krokar genomgår rigorösa inspektions-, testnings- och certifieringsprocesser för att säkerställa att de uppfyller säkerhetsstandarderna. Detta inkluderar kontroll av sprickor, slitage, deformation och andra defekter.

8. Motor

Egenskaper hos EOT kranmotorer:

Högt vridmoment: Krävs för att lyfta och flytta tunga laster.

Variabel hastighet: Många EOT-kranar behöver variabel hastighetskontroll för exakt lasthantering.

Hållbarhet: Motorer måste tåla hårda industriella miljöer, inklusive hög luftfuktighet, damm och vibrationer.

Högt startmoment: Förmågan att hantera höga startströmmar utan att skada motorn eller styrsystemet.

Typer av enheter och styrsystem:

DC-drivmotorer: Dessa används i vissa äldre system eller specialiserade applikationer, särskilt där smidig och exakt kontroll behövs.

AC Variable Frequency Drives (VFD): Modernare EOT-kranar använder ofta VFD:er för att styra AC-motorer för variabel hastighetskontroll, mjukare drift och energieffektivitet.

.

9. Ljud och ljus larmsystem & gränslägesbrytare

1) Ljud- och ljuslarmsystem

Ljudlarm (horn/larmklocka): Varnar för överhängande fara eller varnar arbetare om kranens rörelser, överbelastningsförhållanden eller någon onormal situation. Ljudlarmet kan utlösas av:

Kranöverbelastning (vikten överstiger säkra gränser). Höghastighetsdrift eller när säkra färdgränser överskrids. Nödstoppssituationer.Kran närmar sig eller når en farlig position. Vanligtvis ett högt horn, en siren eller en klocka med hög decibeleffekt för att säkerställa att den kan vara hörs över omgivande buller i industriella miljöer.

Ljuslarm (blinkande ljus eller signalfyrar): Ger en visuell signal som kompletterar ljudlarmet, vilket säkerställer att även om ljudet inte hörs kan arbetarna fortfarande se varningen. Används ofta i bullriga miljöer.

2) Gränslägesbrytare

I samband med elektromekaniska (EOT) kranar är en gränslägesbrytare en viktig säkerhets- och kontrollkomponent som tjänar till att stoppa eller begränsa kranens rörelse när den har nått ett fördefinierat läge. Dessa omkopplare används för att förhindra överkörning eller skada genom att säkerställa att kranens rörelser begränsas till specifika gränser. Gränslägesbrytare är vanligtvis monterade i slutet av kranens färdväg på lyften, vagnen eller bron.

Syfte: Förhindra överkörning av kranens lyftanordning, vagn och brygga.

Typer:

Lyftgränsbrytare: Förhindrar att kroken åker för högt eller lågt.

Vagnens gränslägesbrytare: Förhindrar att vagnen rör sig för långt längs balken.

Brogränslägesbrytare: Stoppar bron från att röra sig utanför dess avsedda rörelseområde.

10. Säkerhetsanordningar

1. Gränslägesbrytare

Syfte: Förhindra överkörning av kranens lyftanordning, vagn och brygga.

Typer:

Lyftgränsbrytare: Förhindrar att kroken åker för högt eller lågt.

Vagnens gränslägesbrytare: Förhindrar att vagnen rör sig för långt längs balken.

Brogränslägesbrytare: Stoppar bron från att röra sig utanför dess avsedda rörelseområde.

2. Överbelastningsskydd

Syfte: Förhindrar att kranen lyfter mer än dess nominella lastkapacitet.

Typer:

Lastceller: Övervaka vikten på lasten som lyfts.

Överbelastningsvarningssystem: Ett larm eller visuell indikator som aktiveras om kranen överskrider sin lastkapacitet.

3. Nödstoppsknapp

Syfte: Ger ett snabbt sätt att stoppa kranen omedelbart i händelse av en nödsituation.

Plats: Placeras vanligtvis på lättillgängliga platser runt kranen, inklusive förarhytt och fjärrkontroll.

4. Bromssystem

Syfte: Säkerställer att kranen kan stanna och hålla sin last säkert.

Typer:

Driftbroms: Används för att stoppa kranen under normal drift.

Hållbroms: Håller lasten stillastående när kranen står stilla.

Nödbroms: Aktiveras om färdbromsen misslyckas, vilket säkerställer säkerhet i nödsituationer.

5. Antikollisionsanordning

Syfte: Förhindrar att kranen kolliderar med andra föremål, strukturer eller andra kranar.

Typer:

Närhetssensorer: Upptäck hinder i kranens väg.

Radar- eller lasersystem: Används för att upptäcka objekt i realtid och justera kranens rörelse därefter.

6. Överlyfts- och översänkningsskydd

Syfte: Förhindrar att lyftkroken stiger för högt eller sänks för mycket, vilket kan leda till olyckor eller skador.

Funktion: Stoppar automatiskt lyften om kroken når en fördefinierad hög eller låg punkt.

7. Varnings- och indikeringslampor

Syfte: Ger visuella varningar till operatören och närliggande personal.

Typer:

Blinkande ljus: Varna för kranrörelser.

Arbetsljus: Se till att kranens arbetsområde är väl upplyst, särskilt under dåliga siktförhållanden.

8. Kranbelastningsmomentindikator (LMI)

Syfte: Övervakar lastmomentet (en kombination av lastens vikt och dess position på kranen) för att säkerställa att den håller sig inom säkra gränser.

Funktion: Varnar föraren om kranen riskerar att välta eller överskrida sin kapacitet.

9. Svängbegränsare

Syfte: Förhindrar att kranens krok svänger för mycket och slår i omgivande strukturer eller andra föremål.

Funktion: Begränsar lastens rörelsevinkel, speciellt vid höghastighetsoperationer.

10. Nödbelysning

Syfte: Ger belysning i kranens arbetsområde vid strömavbrott eller under nattdrift.

11. Kranar med sensorer för hastighetskontroll

Syfte: Dessa sensorer övervakar kranens hastighet och säkerställer att den arbetar inom säkra gränser, vilket förhindrar för hög hastighet som kan leda till olyckor.

12. Markkontrollpanel och fjärrkontroll

Syfte: Tillåter förare att kontrollera och övervaka kranen från marken eller ett säkert avstånd.

Funktioner: Nödstopp, lastövervakning och rörelsekontroll från marken.

13. Signalhorn/larmsystem

Syfte: Varnar personal när kranen är på väg att röra sig eller vid nödsituationer.

Plats: Normalt placerad vid förarplatsen eller som en del av kranens elsystem.

14. Anti-Sway Device

Syfte: Minskar lastens svängande rörelse under rörelse, vilket ger mer stabilitet.

Funktion: Använder sensorer och återkopplingsmekanismer för att motverka svängning.

15. Fallskyddssystem (för underhåll)

Syfte: Säkerställer säkerhet för personal som arbetar på eller runt kranen vid underhåll.

Typer: Fallskyddssystem, säkerhetsräcken och livlinor.

11.Kontrollläge

1. Pendelkontrollläge

Beskrivning: Kranföraren styr kranen med hjälp av en handhållen pendelkontroll (en trådbunden eller trådlös styrenhet). Hänget har vanligtvis knappar eller en joystick för att styra lyften, vagnen och bryggans rörelser.

Användning: Används oftast för lätta kranar och i situationer där föraren behöver vara mobil men ändå i närheten av kranen.

Fördelar:

Enkel att använda och relativt låg kostnad.

Föraren har direkt kontroll över kranens rörelser.

Nackdelar:

Begränsat rörelseomfång, eftersom operatören måste hålla sig inom räckhåll för hängsmycken.

Inte idealisk för stora eller komplexa operationer.

2. Radiofjärrkontrollläge

Beskrivning: I detta läge använder operatören en trådlös radiofrekvens (RF) fjärrkontroll för att styra kranen. Det ger föraren mer rörlighet jämfört med pendelstyrning.

Användning: Används i kranar där förare behöver arbeta på avstånd eller i miljöer där rörlighet är avgörande.

Fördelar:

Tillåter föraren att röra sig fritt inom ett större område.

Större flexibilitet och komfort jämfört med trådbunden pendelkontroll.

Nackdelar:

Kan påverkas av signalstörningar eller strömavbrott.

Kräver noggrann programmering och hantering av säkerhetsfunktioner.

3. Kabinkontrollläge

Beskrivning: Kranföraren är placerad inuti en kontrollhytt placerad på kranens brygga. Detta läge ger full kontroll över kranens rörelser genom en serie kontroller, spakar och knappar inne i kabinen.

Användning: Används vanligtvis för större, tyngre kranar, till exempel de som används i stålverk, hamnar eller stora lager.

Fördelar:

Operatören har en heltäckande bild av hela arbetsområdet.

Ger exakt kontroll vid komplexa lyftuppgifter.

Nackdelar:

Begränsad sikt för områden som inte ligger inom operatörens direkta siktlinje.

Operatörer kan uppleva trötthet efter långa arbetstimmar inne i kabinen.

4. Automatiserat kontrollläge

Beskrivning: I detta läge styrs kranens rörelser automatiskt av förprogrammerade kommandon eller ett centralt styrsystem. Föraren kan övervaka och justera inställningar men kontrollerar inte rörelserna manuellt.

Användning: Används i miljöer där repetitiva uppgifter utförs, såsom i stora industri- eller tillverkningsanläggningar.

Fördelar:

Hög precision och effektivitet, med minimal mänsklig inblandning.

Minskad risk för mänskliga fel.

Nackdelar:

Hög initial investering i automationsteknik.

Kräver regelbundet underhåll av automatiserade system och sensorer.

5. Joy Stick-kontrollläge

Beskrivning: En joystick eller manöverspak används för att manövrera kranen, vanligtvis för mer exakt kontroll av rörelser. Detta läge kan kombineras med ett hängsmycke eller radiofjärrkontroll.

Användning: Finns vanligtvis på kranar med komplexa operationer där finkontroll behövs.

Fördelar:

Lättare för operatören att göra exakta justeringar.

Bättre ergonomi för förare under längre arbetspass.

Nackdelar:

Kräver utbildning och skicklighet för att fungera effektivt.

Kan vara dyrare jämfört med enklare kontrollmetoder.

6. Förarlöst kontrollläge

Beskrivning: Det här läget använder avancerade sensorer, kameror och AI för att kranen ska kunna fungera utan en mänsklig operatör. Kranen kan upptäcka hinder och anpassa sin väg därefter, och till och med lyfta och flytta material självständigt.

Användning: Används främst i högautomatiserade miljöer som smarta fabriker, automatiserade lager eller hamnar.

Fördelar:

Inget behov av mänskliga operatörer på plats.

Hög nivå av automatisering, minskar arbetskostnaderna och ökar säkerheten.

Nackdelar:

Mycket hög initial investering för tekniken.

Kräver en mycket avancerad infrastruktur och robust underhållssystem.

7. Dubbel kontrollläge

Beskrivning: I detta läge kan både kabinföraren och en extern operatör (med hjälp av pendlar eller radiostyrning) styra kranen. Det möjliggör mer flexibel och redundant kontroll, särskilt vid komplexa eller riskfyllda operationer.

Användning: Vanligt i kranar som arbetar i farliga miljöer eller miljöer med hög precision, till exempel vid konstruktion av stora strukturer eller tung materialhantering.

Fördelar:

Flexibilitet i krandrift med redundans vid fel.

Ökar säkerheten genom att tillåta fjärrmanövrering vid behov.

Nackdelar:

Kan leda till förvirring om båda operatörerna inte är samordnade.

Kan öka driftskostnaderna.

12. Skiss



13. Huvudsaklig teknisk





1. Effektivitet och precision

Smidig drift: EOT-kranar ger smidiga och kontrollerade lyft, vilket är avgörande för att hantera känsliga eller tunga material med precision.

Exakt positionering: De är utrustade med sofistikerade kontroller som möjliggör exakta rörelser av laster, vilket säkerställer precision i uppgifter som materialplacering.

2. Energieffektivitet

Elkraft: EOT-kranar drivs av elektricitet, vilket gör dem mer energieffektiva jämfört med andra typer av kranar som kan förlita sig på diesel- eller hydraulsystem.

Regenerativ bromsning: Många moderna EOT-kranar kommer med regenerativa bromssystem som gör att kranen kan återföra energi till nätet eller använda den för andra operationer, vilket ytterligare minskar energiförbrukningen.

3. Hög belastningskapacitet

EOT-kranar är designade för att hantera ett brett utbud av lastkapaciteter, från lätta till tunga lyft, vilket gör dem mångsidiga för många industriella applikationer som stålverk, lager och byggarbetsplatser.

4. Kostnadseffektiv

Lägre driftskostnader: På grund av sin elektriska drift och minimala underhållskrav har EOT-kranar i allmänhet lägre drifts- och underhållskostnader jämfört med hydrauliska eller dieseldrivna kranar.

Lång livslängd: Med korrekt underhåll tenderar EOT-kranar att ha en lång livslängd, vilket bidrar till en lägre total ägandekostnad.

5. Minskat underhåll

Färre rörliga delar: Jämfört med hydrauliska system har elektromekaniska kranar färre komplexa komponenter, vilket gör dem lättare att underhålla.

Lägre slitage: Elmotorer upplever vanligtvis mindre slitage än hydraulpumpar eller dieselmotorer, vilket leder till minskade stilleståndstider och underhållsbehov.

6. Förbättrad säkerhet

Automatiserade funktioner: Moderna EOT-kranar är ofta utrustade med säkerhetsfunktioner som överbelastningsskydd, anti-kollisionssystem och gränslägesbrytare som hjälper till att förhindra olyckor och förbättrar arbetarnas säkerhet.

Bättre kontroll: Med integrationen av avancerade kontrollsystem erbjuder EOT-kranar bättre hantering och rörelsekontroll, vilket minskar risken för missöden.

7. Flexibilitet och anpassningsförmåga

Anpassningsbara konstruktioner: EOT-kranar kan designas med specifika funktioner för unika applikationer. De kan anpassas vad gäller lyfthöjd, spännvidd och lastkapacitet för att möta olika operativa behov.

Multi-Purpose: De används i stor utsträckning inom branscher som konstruktion, frakt, tillverkning och logistik, och hanterar ett brett utbud av laster och uppgifter.

8. Minskad miljöpåverkan

Lägre utsläpp: Eftersom de är eldrivna producerar EOT-kranar färre utsläpp jämfört med fossilbränsledrivna kranar, vilket gör dem mer miljövänliga.

Bullerreducering: Elektriska kranar genererar generellt mindre buller jämfört med diesel- eller hydraulkranar, vilket bidrar till en tystare arbetsmiljö.

9. Utrymmeseffektivitet

Kompakt design: EOT-kranar är vanligtvis utformade för att passa inom utrymmesbegränsningarna för fabriker, lager eller byggarbetsplatser, och deras överliggande struktur hjälper till att maximera golvytan.

10. Integration med modern teknik

Automation: EOT-kranar kan integreras med automatiserade system för operationer som fjärrkontroll, lastövervakning och dataloggning, vilket förbättrar systemets övergripande prestanda och tillförlitlighet.

Smarta funktioner: Med framsteg inom IoT och AI kan EOT-kranar övervakas och optimeras för prestanda i realtid, vilket ökar produktiviteten och förutsägande underhåll.





1. Tillverkningsanläggningar

Materialhantering: EOT-kranar används för att flytta råmaterial, komponenter och färdiga varor mellan olika delar av en tillverkningsanläggning.

Monteringslinjer: Kranar hjälper till med att placera tunga delar för montering i industrier som bil-, flyg- och tungutrustningstillverkning.

2. Stålverk

Hantering av heta material: EOT-kranar i stålverk används för att flytta smält metall, metallskrot och andra tunga material. De är vanligtvis utformade för att fungera vid höga temperaturer.

Gjutning och formning: Kranar hjälper till med förflyttning av metallgöt, ämnen eller plattor under gjutnings- och formningsprocesserna.

3. Skeppsbyggnad

Tunga lyft: EOT-kranar är viktiga på skeppsvarv för att lyfta tunga stålplåtar, fartygsdelar och annan utrustning som används vid skeppsbyggnad.

Monteringsstöd: De hjälper också till att montera stora delar av fartyg eller båtar i torrdockor.

4. Lager och distributionscenter

Förvaring och hämtning: I stora lager eller distributionscenter används EOT-kranar för att flytta varor från en plats till en annan, vilket underlättar enkel åtkomst och minskar manuellt arbete.

Stapling av pallar: Kranar kan hjälpa till att lasta och lossa pallar från höga lagringsställ, vilket förbättrar effektiviteten i verksamheten.

5. Byggarbetsplatser

Materialhantering: EOT-kranar används i konstruktion för att flytta stora byggmaterial som betong, stålbalkar och andra tunga föremål från ett område till ett annat.

Prefabricerade komponenter: Kranar används också för att lyfta prefabricerade byggnadskomponenter och placera dem exakt i byggprojekt.

6. Kraftverk

Rörelse av tung utrustning: I kraftverk hjälper EOT-kranar att flytta stora komponenter som turbiner, generatorer och transformatorer, såväl som bränsle- eller askahantering.

Underhåll: De används också för underhållsändamål, lyft och byte av delar av anläggningsutrustning.

7. Hamnar och containerterminaler

Containerhantering: EOT-kranar används i hamnar för att lasta och lossa containrar från fartyg. De är avgörande för att öka effektiviteten i logistikverksamheten.

Cargo Movement: De används också för att flytta andra typer av last, inklusive bulkmaterial eller allmän frakt.

8. Gruvdrift

Materialhantering: I gruvdrift används dessa kranar för att flytta gruvat material, stenar eller malmer från en del av gruvprocessen till en annan.

Utrustningsunderhåll: EOT-kranar är viktiga för att underhålla tung gruvutrustning genom att lyfta och byta ut stora komponenter.

9. Kemisk och läkemedelsindustri

Hantering av farligt material: I industrier som hanterar farliga material används EOT-kranar för att säkert flytta och hantera behållare, trummor och kar som innehåller kemikalier eller andra känsliga produkter.

Produktionslinjer: Dessa kranar hjälper till att flytta material längs produktionslinjer, till exempel vid tillverkning av farmaceutiska produkter.

10. Flyg och rymd

Komponenthantering: EOT-kranar används för att flytta stora flyg- och rymdkomponenter, såsom flygplansvingar, flygkroppssektioner eller motorer, inom monterings- och underhållsanläggningar.

Precisionshantering: Dessa kranar är utrustade med funktioner för att hantera ömtåliga och precisionsdelar utan att skada dem.





1. Design och teknik

Preliminär design: Baserat på kundens krav (lyftkapacitet, spännvidd, lyfthöjd, arbetsmiljö), färdigställs krandesignen av ingenjörer. Detta inkluderar strukturell design, mekaniska system och elektriska systemspecifikationer.

CAD-modellering: Krankomponenterna modelleras med datorstödd design (CAD) programvara för att optimera struktur, enkel montering och underhåll.

Säkerhetsstandarder: Designen är anpassad till internationella standarder som IS, DIN eller IEC, vilket säkerställer att kranen uppfyller säkerhetsbestämmelserna.

2. Materialanskaffning

Råmaterial: Stålplåtar, balkar, vinklar och andra strukturella komponenter hämtas. Dessa material genomgår testning för att säkerställa kvalitet och överensstämmelse med standarder.

Elektriska komponenter: Motorer, kontrollpaneler, elkablar och andra delar kommer från leverantörer.

3. Tillverkning av komponenter

Strukturell tillverkning: Stålplattor och balkar skärs, formas, svetsas och sätts ihop för att bilda kranens huvudsakliga strukturella komponenter som bryggan, ändtruckar och lyftvagn.

Skärning och svetsning: Komponenter skärs med CNC-maskiner och svetsas med automatiserade eller manuella svetsprocesser. Höghållfast svetsning är avgörande för bärande komponenter.

Borrning och montering: Hål för bultar, stift och andra fästelement borras. Därefter sätts komponenterna ihop till underenheter som bryggan, vagnen och hissen.

4. Mekanisk montering

Bromontering: Kranbryggan, som sträcker sig över arbetsområdet, monteras genom att sammanfoga balkar och konstruktionselement. Hjul och hjulramar är också fästa på bron.

Vagnmontering: Lyftvagnen, som rör sig längs kranens brygga, monteras. Detta inkluderar att fästa motorn, reduceraren och lyftmekanismen.

Lyftaggregat: Lyften, som inkluderar trumma, rep, motor och växellåda, är monterad. Det är viktigt att säkerställa smidig drift för exakta lastlyft.

5. Elinstallation

Motorinstallation: Elmotorer för hiss-, brygg- och vagndrift är monterade.

Kontrollpanel och ledningar: Kranens kontrollpanel, inklusive de elektriska kretsarna, är installerad. Kabeldragningen för kraft-, kontroll- och säkerhetssystem är klar, ansluter motorer, sensorer och andra komponenter.

Sensorer och säkerhetsfunktioner: Säkerhetsanordningar som belastningsbegränsare, anti-kollisionsanordningar och överspänningsskydd är installerade för att säkerställa säker drift.

6. Programmering av styrsystem

PLC-integration: Kranen styrs med hjälp av ett PLC-system (Programmable Logic Controller). Detta involverar programmering av PLC:n för att hantera rörelsen av hissen, bryggan och vagnen, och för att integrera säkerhetsfunktioner som övervakning av lastvikt och nödstopp.

Fjärrkontroll: Vid behov är ett radiofjärrkontrollsystem eller en hängande kontroll integrerad.

Testning och kalibrering: Kontrollsystemet testas för att säkerställa att alla rörelser (lyft, sänkning, färd) är lyhörda och exakta.

7. Montering och integration

Full montering: Efter att alla huvudkomponenter (struktur, elektriska och mekaniska) är tillverkade och förberedda, är kranen färdigmonterad på fabriken.

Slutliga justeringar: Kranen är finjusterad för smidig drift. Detta inkluderar justering av hjulinställningen, säkerställande av smidig lyftning och kontroll av den övergripande funktionaliteten.

8. Testning

Testning före leverans: Kranen genomgår rigorösa tester för att säkerställa att den uppfyller alla designspecifikationer och säkerhetsstandarder.

Lasttestning: Kranen testas med en belastning som motsvarar dess nominella kapacitet för att säkerställa säkra lyft och stabilitet.

Funktionstestning: Alla rörelser (hiss, vagn, brorörelse) testas för jämnhet och precision.

Elektrisk testning: De elektriska systemen testas för korrekt spänning, ström och säkerhet.

Kontrollsystemtestning: Kontrollsystemet testas för att säkerställa att det fungerar som förväntat, inklusive nödstopp och säkerhetslarm.

9. Kvalitetskontroll

Under hela produktionsprocessen utförs olika kvalitetskontroller, såsom materialprovning, svetsinspektion, dimensionsnoggrannhet och elsystemprovning.

Slutinspektion görs för att säkerställa att kranen är redo för leverans. Detta inkluderar kontroll av integriteten hos alla säkerhetssystem och funktionalitet.

10. Packning och leverans

Efter framgångsrik testning och inspektion demonteras kranen till transportabla komponenter (vid behov) och packas för leverans.

Kranen skickas sedan till kundens plats.

Verkstadsvy:

Företaget har installerat en intelligent plattform för hantering av utrustning och har installerat 310 set (set) med hanterings- och svetsrobotar. Efter slutförandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningens nätverkshastighet kommer att nå 95%. 32 svetslinjer har tagits i bruk, 50 är planerade att installeras och automatiseringsgraden för hela produktlinjen har nått 85%.
