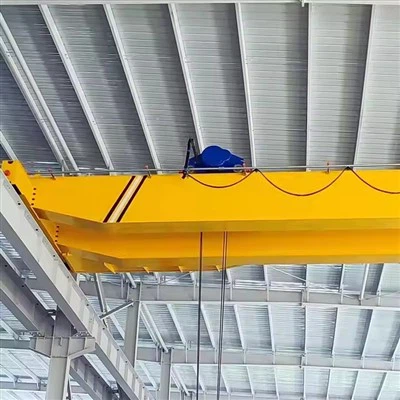

Explosionssäker traverskran

Vad är en-explosionssäker traverskran?

En explosionssäker- traverskran är en specialiserad industrikran som är designad för att fungera säkert i farliga miljöer där brandfarliga gaser, ångor, brännbart damm eller antändliga fibrer kan finnas.

Kärnprincipen är att förhindra antändning. Dessa kranar är konstruerade för att säkerställa att elektrisk gnista, ljusbåge eller hög yttemperatur som genereras under normal drift eller på grund av ett fel inte kan antända den omgivande atmosfären.

De är inte "bevis" mot en explosion från en extern källa, utan är snarare utformade för att förhindra att en explosion orsakas.



Hur de uppnår explosionssäkerhet: De tre huvudsakliga metoderna

Explosionssäker-utrustning är byggd enligt specifika standarder (som NEC i USA eller ATEX i Europa). Skyddsmetoderna för krankomponenter delas vanligtvis in i tre kategorier:

1. Explosionssäker kapsling- (den vanligaste metoden för elektriska komponenter)

Denna metod används för komponenter som kan skapa gnistor, såsom motorer, kontrollpaneler och kopplingslådor.

Princip:De elektriska komponenterna är inrymda i otroligt robusta, flamtäta- höljen.

Hur det fungerar:Om en inre gnista eller explosion inträffar är höljet tillräckligt starkt för att innehålla det. Vidare är skarvarna mellan inneslutningskroppen och dess lock bearbetade till en specifik "flammbana". Denna väg kyler alla heta gaser som strömmar ut från en intern explosion till en temperatur under antändningspunkten för den yttre atmosfären.

Visual Cue:Dessa kapslingar är vanligtvis tunga, gjutna metall (järn eller aluminium) lådor med framträdande, bultade flänsar.

2. Egensäkerhet (för kontrollkretsar)

Den här metoden används för-lågeffektkretsar som hängande kontrollstationer, radiomottagare och sensorer.

Princip:Den elektriska energin (ström och spänning) i styrkretsen är begränsad till en nivå som är för låg för att generera en gnista med tillräckligt med värmeenergi för att orsaka en antändning, även vid fel.

Hur det fungerar:En speciell "egensäkerhetsbarriär" är installerad i kontrollpanelen för det säkra-området. Denna barriär begränsar kraften som matas till fältenheten i det farliga området.

3. Trycksättning / spolning (mindre vanligt för hela kranar, men används för kontrollskåp)

Princip:En ren, inert gas (som kväve eller instrumentluft) pumpas in i ett hölje och bibehåller ett positivt tryck inuti för att förhindra att den brandfarliga atmosfären kommer in.

Hur det fungerar:Systemet "rensar" först inneslutningen från eventuell farlig luft och upprätthåller sedan ett konstant övertryck. Förreglingar förhindrar att ström tillförs tills rensningscykeln är klar och trycket bibehålls.



Kärnkomponenter: Lager, växellåda, motor, pump

Ursprungsort: Henan, Kina

Garanti: 1 år

Vikt (KG):2000 kg

Videoutgående-inspektion: tillhandahålls

Maskintestrapport: tillhandahålls

Design: Dubbelstråle

Effektivitet: hög effektivitet

Drifthastighet: Höghastighetsdrift

Stabilitet: Anti-svingfunktion

Färg: Valfritt

Strömkälla: 110V/220V/230V/380V/440V, anpassad

Spännvidd:7,5-31,5m

Här är en detaljerad uppdelning av nyckelkomponenterna i en explosionssäker- traverskran, som förklarar hur varje del är specifikt utformad eller modifierad för säker drift i en farlig miljö.

Grundprincipen är detvarje komponent som kan alstra en gnista, ljusbåge eller överdriven värme måste inneslutas eller skyddasför att förhindra antändning av den omgivande atmosfären.



1. Strukturella och mekaniska komponenter

Dessa liknar till stor del en standardkran men ofta byggda med en högre robusthetsstandard och med hänsyn till att förhindra tillfälliga risker.

Brobalk(ar):De horisontella huvudbalkarna som stödjer lyften och vagnen. Även om de inte är "explosionssäkra" i elektrisk mening, är de designade för att vara starka och styva för att minimera avböjning och vibrationer, vilket kan orsaka att elektriska anslutningar lossnar.

Sluttruckar:Monteringarna i varje ände av bron som rymmer hjulen för kranens långa färdrörelse. Viktiga överväganden inkluderar:

Hjul:Tillverkad av högkvalitativt stål- för att motstå slitage och gnistor från friktion.

Kullager:Förseglad och smord livslängd för att förhindra överhettning.

Vagnsram:Ramen som rör sig i sidled över brobalkarna och bär lyftenheten. Den måste vara stabil och säkerställa korrekt inriktning av lyften.

Krokblock och krok:Vanligtvis tillverkad av-smidet legerat stål av hög kvalitet. Kroken i sig liknar en standardkrok men är ofta utrustad med ensäkerhetsspärrför att förhindra att lasten glider. Det primära problemet är att använda material som inte kommer att gnista av stötar.

2. Kritiska elektriska och explosionssäkra-komponenter

Det är här de grundläggande skillnaderna ligger. Varje elektrisk komponent är en potentiell antändningskälla och är speciellt framtagen.

a) Lyftmotor

Standard:En standard TEFC (Totally Enclosed Fan Cooled) motor.

Explosion-Bevis:Inrymt i enkraftig-kapsling av gjutjärn eller aluminiummed exakt bearbetadlågorvid alla leder (där locket möter kroppen). Om en intern gnista uppstår, är explosionen innesluten i inneslutningen, och de utströmmande gaserna kyls under antändningstemperaturen när de passerar genom den smala flambanan.

b) Resemotorer (bro och vagn)

Fungerar på samma sätt som lyftmotorn men för kranens travers och tvärgående-traversrörelser. De använder sammaexplosionssäker-höljeteknologi.

c) Kontrollpanel / Elskåp

Detta är kranens "hjärna", som innehåller kontaktorer, reläer, frekvensomriktare (VFD) och kopplingsplintar-som alla kan skapa ljusbågar och gnistor.

Explosionssäker-anpassning:Inrymt i en stor,låg-hölje i gjuten metallmed en bultad fläns. Alla röringångar är förseglade medexplosionssäkra-tätningarför att förhindra att gaser färdas genom ledningen in i skåpet.



d) Kontrollstationer (hur kranen manövreras)

Pendelstation (Push Button Pendel):

Standard:En hängande låda i plast eller metall med knappar.

Explosion-Bevis: A tung, förseglad kropp av gjuten aluminium eller mässing. Varje -tryckknapp är en förseglad, olje-nedsänkt eller membran-förseglad enhet för att förhindra inre gnistor från att tränga ut. Kabelgenomföringen är tätad.

Radiofjärrkontroll:

Detta är ett vanligt och säkert val eftersom det tillåter operatören att vara på säkert avstånd.

Dehandhållen sändareär certifierad somEgensäker (IS). Detta innebär att dess interna elektronik är utformad för att begränsa elektrisk och termisk energi till en nivå som inte kan orsaka antändning.

Demottagarenhet, monterad på kranen, är inrymd i enexplosionssäker-hölje.

e) Bromssystem

Elektromekaniska bromsar:Används för hållning och nödstopp. Bromsspolen och eventuell intern omkoppling är inrymd i enexplosionssäker-hölje.

Mekaniska bromsar:Ofta är fel-säker (fjäder-tillämpad) typ. Fokus ligger på att använda icke-gnistgivande material för foder och att se till att de inte överhettas under användning.

f) Gränslägesbrytare

Används för övre-hissning och slut-av-färd för bro- och vagnrörelse. Omkopplingselementet (som skapar en gnista) är inneslutet i enkompakt explosionssäkert-hölje.

g) Belysning

Arbetsområdesljus och varningsljus:Glödlamporna (nu nästan alltid LED för sval drift) är inrymda i enrobust, explosionssäker-fixturmed en tjock glas- eller polykarbonatlins tätad mot en packning. Armaturen är konstruerad för att förhindra explosion om glödlampan skulle brista.

h) Ledningar och ledningar

Kabeldragning:Använder hög-isolering, hög-temperatur och kemisk-isolering.

Rörledning:Alla ledningar går genom täta, styva stålrör.

Rörtätningar: Detta är en kritisk säkerhetsfunktion.Explosionssäkra-tätningar är installerade i ledningssystemet:

Vid ingången till varje explosionssäkert-hölje.

På gränsen mellan en klass I, division 1 (zon 1) och ett mindre riskfyllt eller säkert område.

Dessa tätningar förhindrar att en explosion passerar genom ledningen från en del av systemet till en annan och förhindrar brandfarliga gaser från att migrera in i kontrollpanelerna.

3. Säkerhet och hjälpkomponenter

Jordning/jordsystem: Extremt viktigt.Hela krankonstruktionen (bro, vagn, lastbilar) måste vara ordentligt sammanfogad och ansluten till en jord för att förhindra uppbyggnad avstatisk elektricitet, vilket är en stor antändningsrisk. En dedikerad markborste används ofta på banan för att säkerställa kontinuerlig kontakt.

Varningsenheter:Horn och beacons är, utan undantag,explosionssäkert-certifieradmodeller.

Anti-kollisionssystem:Sensorer och reglage för flera kranar på samma bana är inrymda i explosionssäkra eller egensäkra höljen.

Värmeelement:För kranar i kalla miljöer måste all spåruppvärmning för att förhindra isbildning på räls vara av enexplosionssäker-typ.

Skiss

Huvudsaklig teknisk





Fördelar med explosionssäkra färdkranar-

Den främsta fördelen är otvetydigtsäkerhet. Men denna grundläggande fördel översätts till flera kritiska operativa och ekonomiska fördelar för företag som arbetar i farliga miljöer.

1. Ultimat säkerhet i farliga miljöer

Förhindrar katastrof:De är konstruerade för att eliminera risken för att själva kranen är källan till en antändning för en brand eller explosion. Detta skyddar människoliv, infrastruktur och miljö från förödande incidenter.

Riskreducering:Genom sin design minskar de den enskilt största operativa risken i områden med brandfarlig atmosfär, vilket ger sinnesfrid och en bevisligen säkrare arbetsplats.

2. Regelefterlevnad och rättsligt skydd

Obligatoriskt krav:I de flesta länder är det olagligt att använda standardutrustning på klassificerade farliga platser. Dessa kranar är byggda för att uppfylla stränga internationella standarder (t.ex. NEC, OSHA, ATEX, IECEx).

Undviker ansvar:Att använda en certifierad explosionssäker-kran skyddar företaget från massiva böter, juridiskt ansvar och ogiltiga försäkringskrav i händelse av en incident.

3. Oavbruten drift och hög tillförlitlighet

Syfte-Byggad hållbarhet:Komponenterna (motorer, elkapslingar, etc.) är byggda till en mycket högre standard vad gäller robusthet och tätning än standardkranar. Detta resulterar i en maskin som i sig är mer hållbar och pålitlig, även i korrosiva eller krävande industriella miljöer.

Minskad stilleståndstid:Deras robusta konstruktion leder ofta till längre medeltid mellan fel (MTBF), vilket minimerar oplanerade stillestånd som kan stoppa en hel produktionslinje eller process.

4. Långsiktiga-kostnadsbesparingar (total ägandekostnad)
Även om det ursprungliga inköpspriset är högre, är de långsiktiga-besparingarna betydande:

Förhindrar astronomiska förluster:Kostnaden för en enstaka explosionsincident-i termer av skador på tillgångar, produktionsbortfall och mänskliga kostnader-är oändligt mycket högre än premien för en explosionssäker-kran.

Försäkringspremier:Företag som använder korrekt certifierad utrustning drar ofta nytta av lägre försäkringspremier på grund av den väsentligt minskade riskprofilen.

Varaktighet:Komponenterna med hög-kvalitet har vanligtvis en längre livslängd, vilket minskar-ersättningskostnaderna på lång sikt.

5. Operativ flexibilitet och effektivitet

Upprätthåller arbetsflödet för materialhantering:De möjliggör effektiv förflyttning av tunga material, råvaror och färdiga produkterinomdet farliga området, vilket är väsentligt för produktionsprocessen. Utan dem skulle materialhantering vara långsam, ineffektiv och potentiellt farligare (t.ex. med manuellt arbete eller improviserade metoder).

Avancerade kontrollalternativ:Tillgången till certifieradeexplosionssäkra hängen-ochegensäkra radiofjärrkontrollertillåter förare att styra kranen från den säkraste och mest ergonomiska positionen, vilket ytterligare förbättrar effektiviteten och säkerheten.



Explosionssäker-tillämpningar av travkranar

Dessa kranar är oumbärliga i alla industrier där en explosiv atmosfär kan förekomma under normal drift eller på grund av ett oväntat fel. De klassificeras vanligtvis efter typen av fara (gas/ånga eller damm).

Industrier med brandfarliga gaser och ångor (klass I / zon 1 och 2)

Olja och gas:

Raffinaderier:För hantering av katalysatorer, underhåll av ventiler/pumpar och allmän materialhantering kring fraktioneringskolonner och processenheter.

Offshore-plattformar:För att flytta utrustning och förnödenheter på plattformen där naturgasångor finns.

Petrokemiska anläggningar:Hantering av flyktiga kemiska mellanprodukter och produkter.

Kemisk och farmaceutisk tillverkning:

I bearbetningsområden där lösningsmedel (t.ex. alkohol, aceton, toluen) används eller där kemiska reaktioner avger brandfarliga ångor.

Blandningsrum, reaktorrengöring och partibearbetningsområden.

Färg- och beläggningsfaciliteter:

Sprayboxar för färg:Där aerosolfärg och lösningsmedelsångor skapar en mycket explosiv atmosfär. Kranar används för att flytta in och ut produkter för målning.

Blandningsrum:Där lösningsmedel och pigment blandas.

Flyg och rymd:

Färghängare:För målning av stora flygplanskroppar.

Underhållsutrymmen för bränsleceller:Där rester av flygbränsleångor finns.

Renings- och biogasanläggningar för avloppsvatten:

I områden där sönderfallande organiskt material producerar metan och vätesulfidgas.

Industrier med brännbart damm (klass II / zon 21 och 22)

Spannmål och jordbruk:

Spannmålshissar och silor:Hantering av spannmål där luftburet damm (vete, majs, soja) är mycket explosivt.

Mjölkvarnar:Genom hela fräs- och bearbetningslinjen.

Livsmedelsbearbetning:

Bearbetning av socker och stärkelse:Där fint socker eller stärkelsedamm genereras.

Powdered Milk & Spice Faciliteter.

Träbearbetning och biomassa:

Sågverk och panelanläggningar:Där fint trädamm samlas.

Biomassakraftverk:För hantering av bränslelager som flis och pellets.

Metallbearbetning:

Aluminiumfinish:Där fint aluminiumdamm genereras från slipning eller polering.

Andra metaller:Vissa magnesium-, titan- och järndamm kan också vara explosiva.

Kolbrytning och bearbetning:

Kolhanteringsanläggningar:Där koldamm är genomträngande och blandat med metangas.



Tillverkningen av en QD-modell med dubbelbalkbro är en noggrann process som blandar tung ståltillverkning, exakt bearbetning, elektrisk montering och rigorös kvalitetskontroll.



Steg 1: Design och teknik (för-produktion)

Beställningsgranskning och tekniskt förtydligande:Ingenjörer granskar kundens specifikationer (kapacitet, spännvidd, lyfthöjd, driftklass, styrläge, etc.).

Detaljerad design och beräkning:

Strukturell design:Med hjälp av CAD-programvara (t.ex. AutoCAD, SolidWorks) skapar ingenjörer detaljerade ritningar för varje komponent (balkar, lastbilar, vagnsram). Balkens design analyseras kritiskt med avseende på nedböjning, styrka och utmattningslivslängd.

Elektrisk design:Schema för kraft- och styrsystemen utvecklas, inklusive materialförteckningen för motorer, paneler, kablar och pendlar.

Lastberäkning och FEM-analys:Moderna fabriker använder programvaran Finite Element Method (FEM) för att simulera spänningar, töjningar och deformation under belastning, vilket optimerar designen innan någon metall skärs.



Steg 2: Råmaterialberedning och bearbetning

Materialanskaffning:Stålplåtar (typiskt Q235B eller Q345B för huvudkonstruktioner), profiler (balkar, kanaler), skenor och inköpta delar (motorer, växellådor, hjul, elektriska komponenter) kommer från certifierade leverantörer.

Materialprovning:Inkommande stålplåtar testas ofta för överensstämmelse med kvalitetsspecifikationer (ultraljudstestning är vanligt).

Skärning och formning:

CNC skärning:Stålplåtar för huvudbalkarna skärs till exakta dimensioner med hjälp av Computer Numerical Control (CNC) plasma- eller flamskärmaskiner. Detta säkerställer hög noggrannhet.

Borrning och bearbetning:Hål för anslutningar borras med hjälp av magnetiska basborrar eller CNC-bearbetningscenter. Ändarna på huvudbalkarna är bearbetade för att säkerställa en perfekt, fyrkantig passform med ändtruckarna.



Steg 3: Tillverkning av huvudbalk (kärnprocessen)

Detta är den mest kritiska svetsprocessen.

Montering och jiggning:De skurna plattorna (bana och fläns) placeras i en stor, styv monteringsjigg. Denna jigg håller allt i perfekt linje under svetsning för att förhindra distorsion och säkerställa att balken är rak och välvd korrekt.

Svetsning:Huvudbalksvetsning utförs av certifierade svetsare som använder Submerged Arc Welding (SAW) för långa huvudsömmar (som ger djup penetration och svetsar av hög{0}}kvalitet) och manuell metallbågsvetsning (MMA) eller Gas Metal Arc Welding (GMAW/MIG) för mindre tillbehör.

Cambering:En för-definierad uppåtriktad camber (krökning) är inbyggd i balken för att motverka nedböjning under lastens vikt. Detta uppnås genom jiggens design och svetssekvens.

NDT (icke-destruktiv testning):Kritiska svetsar inspekteras av kvalitetsinspektörer. Metoder inkluderar:

Ulasonic testning (UT):För att upptäcka inre defekter i svetsar.

Magnetisk partikeltestning (MT):För att upptäcka ytsprickor.

Monteringsfäste:Efter svetsningen är skenorna för vagnen noggrant inriktade och svetsade eller bultade på toppen av de färdiga balkarna.



Steg 4: Tillverkning av sluttruck och vagnram

Tillverkning:Lastbilens hus och vagnram är tillverkade av stålplåt, enligt liknande processer för skärning, borrning och svetsning.

Bearbetning:Nyckelområden, såsom lagerhusen för hjulen och drivaxlarna, är bearbetade med höga toleranser för att säkerställa perfekt inriktning och smidig drift.

Montering:Hjul, lager, axlar, drivmotorer och växellådor är monterade på ändbilarna. Detsamma görs för vagnens ram.



Steg 5: Ytbehandling & Målning

Kulsprängning:Alla strukturella komponenter matas in i en kulblästringsmaskin där höghastighetsslipmedel i stål rengör ytan från rost, kvarnskal och smuts. Detta skapar en grov, ren yta som är idealisk för färgvidhäftning.

Grundning:Omedelbart efter blästring appliceras en rostskyddsprimer av hög-kvalitet- för att förhindra oxidation.

Målning:Täckskiktet appliceras, vanligtvis enligt kundens-specificerade färg- och tjocklekskrav. Detta görs ofta med spraymålning för en jämn finish.



Steg 6: Allmän montering & elinstallation

För-montering:Huvudbalkarna är kopplade till ändbilarna för att bilda den kompletta bron. Vagnen placeras på broskenorna. Hela strukturen kontrolleras med avseende på fyrkantighet och dimensionell noggrannhet.

Mekanisk installation:Lyftenheten (QD-typ lyft) installeras på vagnens ram. Alla enheter är anslutna.

Elinstallation:Elektriker kopplar hela kranen:

Installera huvudpanelen och motståndsboxen på bryggan.

Dra kablar längs bron till vagnen och avsluta lastbilsdrifterna.

Installera festonsystemet eller ledarstången för kraftuppsamling.

Installera gränslägesbrytare, säkerhetsanordningar och varningsljus.

Anslut kontrollpanelen eller testa radiofjärrkontrollen.



Steg 7: Testning och inspektion (Factory Acceptance Test - FAT)

Detta är ett obligatoriskt steg innan demontering för transport.

Nej-belastningstest:Kranen körs utan last. Alla funktioner är testade: brofärd, vagnskörning, hissning upp och ner. Gränser, bromsar och kontroller kontrolleras.

Statisk belastningstest:En testlast på 125 % av den nominella kapaciteten lyfts strax från marken (vanligtvis med testvikter eller kalibrerade vattenpåsar). Kranen hålls i 10+ minuter för att kontrollera eventuell deformation, och bromsarna kontrolleras med avseende på hållbarhet.

Dynamiskt belastningstest:En testlast på 110 % av den nominella kapaciteten lyfts och sätts genom alla rörelser: färd, vagn och hissning. Detta testar funktionalitet och säkerhet under stress.

Dimensionell inspektion:Nyckelmått (spännvidd, lyfthöjd etc.) verifieras mot beställningen.

Dokumentation:Alla testresultat, certifikat för material och svetsar samt utrustningsmanualer sammanställs till ett slutligt leveransunderlag för kunden.



Steg 8: Demontering, packning och frakt

Demontering:Kranen är noggrant demonterad till logiska, transporterbara komponenter (t.ex. två huvudbalkar, två ändtruckar, vagnenhet, hiss, elpaneler, banräls).

Förpackning:Komponenter är förpackade för att förhindra skador under sjö- eller landtransport. Strukturella delar buntas ofta på trälådor. Elektriska komponenter förpackas och förvaras i trälådor.

Frakt:Alla delar är märkta för enkel identifiering och montering på plats. De skickas sedan till kundens plats för installation av tillverkarens tekniker eller kundens eget team.

Verkstadsvy:

Företaget har installerat en intelligent plattform för hantering av utrustning och har installerat 310 set (set) med hanterings- och svetsrobotar. Efter slutförandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningens nätverkshastighet kommer att nå 95 %. 32 svetslinjer har tagits i bruk, 50 är planerade att installeras och automatiseringsgraden för hela produktlinjen har nått 85 %.
