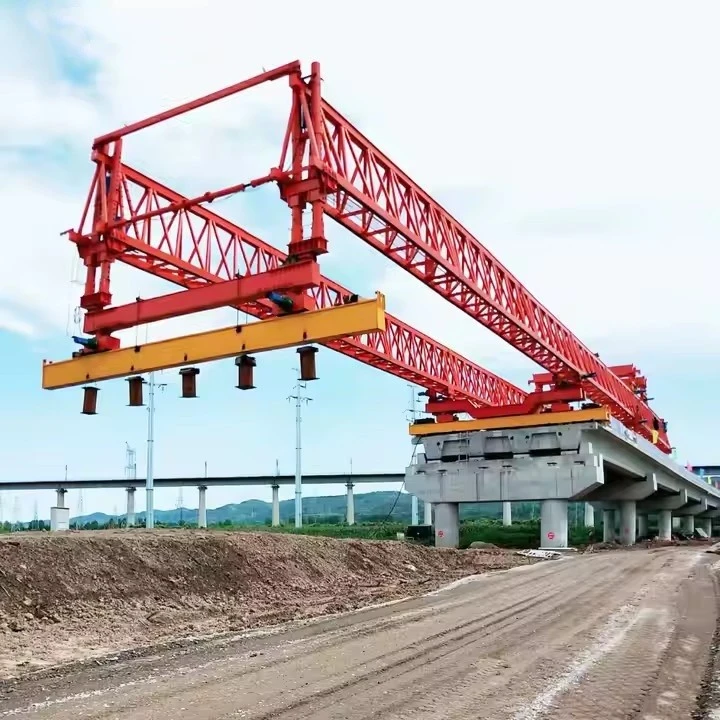

280 ton Bridge Beam Launcher



Typer av brobalkar
Girder Launching Gantry (GLG)

Används för sjösättning av prefabricerade betong- eller stålbalkar.

Kan sträcka sig över flera bryggor och gå framåt allt eftersom bygget fortskrider.

Lämplig för balanserad fribärande konstruktion.

Launching Nose (för inkrementell lanseringsmetod)

En tillfällig struktur fäst på framsidan av en balk för att minska avböjningen under sjösättning.

Används i den inkrementella sjösättningsmetoden där brodäcket är konstruerat i segment och skjuts framåt.

Självgående-modulära transportörer (SPMT)

Hjulfordon som transporterar tunga balkar till installationsplatsen.

Mycket manövrerbar och används för tunga balkplaceringar.

Overhead Launching Gantry

Går ovanpå redan konstruerade brosegment.

Lyfter och positionerar nya balkar uppifrån.

Underslung Launching Gantry

Rör sig under brodäcket.

Används ofta i tätorter med höjdbegränsningar.

280-tons brobalksutskjutare är en kraftig maskin designad för effektiv installation av stora brobalkar, balkar eller segment i brobyggnadsprojekt. Nedan är dess viktigaste funktioner:

1. Hög belastningskapacitet
Designad för att hantera balkar som väger upp till 280 ton, vilket gör den lämplig för brokonstruktioner med stora-spann.

Kan stödja olika balktyper (T-balkar, I-balkar, lådbalkar, etc.).

2. Justerbar spann och höjd
Variabel spännvidd för att passa olika brobredder.

Höjdjustering för exakt placering av strålen på olika höjder.

3. Självgående-och rörlighet
Utrustad med larvband eller gummidäck för smidig rörelse på byggarbetsplatser.

Vissa modeller har 360 graders rotation för flexibel positionering.

4. Hydrauliskt lyftsystem
Synkroniserade hydraulcylindrar säkerställer balanserad lyft och sänkning.

Precisionskontroll för exakt strålinriktning.

5. Modulär och utbyggbar design
Kan utökas eller omkonfigureras för olika projektkrav.

Vissa versioner tillåter flera startprogram att arbeta tillsammans för extra-långa intervall.

6. Stabilitets- och säkerhetsfunktioner
Stödben eller stabiliserande ben för att förhindra tippning under drift.

Automatisk lastövervakning för att förhindra överbelastning.

Nödbromssystem för säkerhet.

7. Fjärrkontroll och automatiserad kontroll
Trådlös fjärrkontroll för förarens säkerhet och bekvämlighet.

Vissa avancerade modeller inkluderar semi-automatiska positioneringssystem.

8. Anpassningsförmåga till terräng
Kan arbeta på ojämn eller mjuk mark med korrekt stabilisering.

Lämplig för användning i stads-, motorvägs- och järnvägsbroprojekt.

9. Snabb montering och demontering
Modulära komponenter möjliggör snabb installation och rivning, vilket minskar stilleståndstiden.

10. Överensstämmelse med standarder
Uppfyller internationella säkerhets- och ingenjörsstandarder (ISO, OSHA, etc.).



Här är en allmän specifikationsöversikt för en 280-tons Bridge Beam Launcher (även känd som en portalkastare eller utskjutningsbalk), som vanligtvis används i prefabricerade brokonstruktioner. Faktiska specifikationer kan variera beroende på tillverkare och projektkrav.

280-tons Bridge Beam Launcher – Tekniska specifikationer
1. Allmän beskrivning
Typ: Modulärt,-självstartande portalsystem

Syfte: Hantering, transport och placering av prefabricerade betongbalkar (balkar, lådbalkar, T-balkar, etc.)

Max lyftkapacitet: 280 ton

Lämplig för spannlängder: Vanligtvis 30m–60m (justerbar baserat på konfiguration)

2. Strukturella komponenter
Huvudbalk:

Hög-konstruktion av stålfackverk eller lådbalkar

Justerbar längd (modulära sektioner för olika spännvidder)

Stödben/ramar:

Hydrauliskt eller mekaniskt lyftsystem för höjdjustering

Stödben för stabilitet vid balkplacering

Startnäsa (om tillämpligt):

Utdragbar frontsektion för stegvis sjösättning

Vagn och lyftsystem:

Elektriska eller hydrauliska vinschar med vajer/klämmor

Sidorörelseförmåga för exakt positionering

3. Power & Drive System
Framdrivning:

Elektriska eller dieseldrivna-drivmotorer (band-/hjulbaserade-)

Självgående-med fjärrkontroll/manuell kontroll

Hydraulsystem:

För att lyfta, balansera och justera bärraketen

Styrsystem:

PLC-baserade eller manuella kontroller med säkerhetsspärrar

4. Prestandaparametrar
Lyfthastighet: ~0,5–2 m/min (justerbar)

Körhastighet: ~3–10 m/min (olastad)

Max arbetsvindhastighet: Mindre än eller lika med 13,8 m/s (Beaufort skala 6)

Lutningsbarhet: Mindre än eller lika med 3 % (beroende på markförhållanden)

5. Säkerhetsfunktioner
Överbelastningsskyddssystem

Anti-bromsar och låsmekanismer

Nödstoppsfunktioner

Vindhastighetsövervakning och larm

6. Ansökningar
Prefabricerad balkuppställning för motorvägar, järnvägar och viadukter

Lämplig för balanserad fribärande konstruktion (om designad för det)

7. Överensstämmelsestandarder
EN 13001 (Kransäkerhet)

OSHA/ASME B30 (standarder för lyftutrustning)

Projektspecifika-säkerhetsföreskrifter

Valfria funktioner
Automatiskt positioneringssystem (GPS/laser-guidad)

Adaptiva ben för ojämn terräng

Fjärrövervakning (IoT-aktiverad diagnostik)



En 280-tons brobalksutskjutare är en kraftig maskin som används för att installera stora prefabricerade betong- eller stålbrobalkar (balkar) under brokonstruktion. Nedan är nyckelkomponenterna i en sådan launcher:

1. Huvudbalk/utskjutningsnäsa
Den primära konstruktionsramen som bär upp och transporterar brobalkarna.

Ofta gjorda av-höghållfast stålfackverk eller lådbalkar.

Utdragbar eller justerbar för att spänna mellan pirerna.

2. Balktransportsystem
Vagn eller bärare: Flyttar den prefabricerade strålen längs bärraketen.

Vinsch- och kabelsystem: Dra balken på plats.

Hydrauliska klämmor/gripdon: Säkrar balken under rörelse.



3. Support & Pier Interface
Tillfälliga stöd (torn eller falskt arbete): Håller utskjutaren under strålplacering.

Justerbara ben eller domkrafter: Tillåter höjd- och inriktningsjusteringar.

Lagerplattor: Fördelar belastning på bropelare.

4. Hydraulsystem
Startcylindrar: Skjut/dra utskjutaren framåt.

Lyftdomkrafter: Lyft och placera balkar.

Stabiliseringsjack: Förhindra lutning under drift.

5. Rörelse & framdrivningssystem
Spår eller hjul: Tillåter utskjutaren att röra sig längs brodäcket.

Själv-driven eller vinschdriven-: Vissa utskjutare använder vinschar för att dra sig själva framåt.

6. Styrsystem
Elektrisk/hydraulisk kontrollpanel: Förar-kontrollerade rörelser.

Sensorer och säkerhetssystem: Övervakar lastfördelning och stabilitet.

7. Hjälpkomponenter
Motvikter: Balanserar utskjutaren under strålplacering.

Stödben/stabilisatorer: Förhindrar tippning.

Arbetsplattformar: Ger åtkomst för arbetare.







En 280-tons brobalksutskjutare är en kraftig maskin som används vid konstruktion av broar, särskilt för att placera prefabricerade betongbalkar eller balkar. Här är dess viktigaste fördelar:

1. Hög belastningskapacitet
Kan hantera tunga brobalkar (upp till 280 ton), vilket gör den lämplig för broar med stora-spännvidder, motorvägar och järnvägsprojekt.

Minskar behovet av flera kranar eller ytterligare stödsystem.

2. Precision och stabilitet
Säkerställer exakt strålplacering med kontrollerade rörelser, vilket minimerar fel.

Avancerade hydrauliska och elektroniska system förbättrar stabiliteten vid lyft och positionering.

3. Effektivitet och hastighet
Snabbar upp byggandet genom att snabbt transportera och installera balkar.

Minskar manuellt arbete och förkortar projekttidslinjer.

4. Anpassningsförmåga
Fungerar i olika terränger, inklusive ojämn mark, floder och motorvägar.

Justerbara stöd och modulär design möjliggör anpassning för olika brotyper.

5. Säkerhetsförbättringar
Minimerar risker förknippade med manuell strålplacering.

Utrustad med-tippmekanismer, överbelastningsskydd och nödbromsar.

6. Kostnad-Effektivitet
Sänker arbets- och utrustningskostnaderna genom att byta ut flera kranar eller tillfälliga stöd.

Minskar stilleståndstiden, förbättrar den övergripande projektekonomin.

7. Minskad webbplatsstörning
Kräver mindre utrymme jämfört med traditionella kraninstallationer.

Idealisk för urbana eller begränsade miljöer där stora kranar är opraktiska.

8. Automation och fjärrkontroll
Vissa modeller har automatiserade kontroller för smidigare drift.

Fjärrstyrning förbättrar säkerheten och precisionen i farliga förhållanden.

9. Hållbarhet och livslängd
Byggd med hög-hållfast material för att tåla tunga belastningar och tuffa förhållanden.

Låga underhållskrav säkerställer lång livslängd.

10. Miljöfördelar
Minskar behovet av omfattande tillfälliga strukturer, vilket minskar materialavfallet.

El- eller hybridmodeller (om sådana finns) minskar bränsleförbrukningen och utsläppen.



Den 280 -tons brobalksutskjutaren är en kraftig maskin som används vid konstruktion av broar, särskilt för att placera prefabricerade betong- eller stålbalkar. Dess primära funktion är att lyfta, transportera och exakt positionera stora brobalkar under byggandet av viadukter, motorvägsöverfarter och järnvägsbroar.

Viktiga tillämpningar av en 280-tons Bridge Beam Launcher:
Byggande av motorvägar och motorvägar

Används för att installera prefabricerade betongbalkar för överfarter, övergångar och förhöjda vägsektioner.

Möjliggör snabb konstruktion av långa-broar med minimal markstörning.

Uppförande av järnvägsbro

Placerar tunga balkar för järnvägsviadukter och-höghastighetsjärnvägsprojekt.

Säkerställer exakt uppriktning för spårstabilitet och säkerhet.

Urban infrastrukturprojekt

Underlättar byggandet av tunnelbanebroar, lätta spårvägar (LRT) och stadsvägar.

Idealisk för överbelastade områden där traditionella kranar kanske inte är möjliga.

Bergiga och flodkorsningar

Används i utmanande terräng där balkar måste placeras över djupa dalar eller floder.

Ofta ihopkopplad med lanseringsportaler för inkrementella uppskjutningsmetoder.

Prefabricerad brokonstruktion

Snabbar upp projekttidslinjer genom att placera stora prefabricerade segment effektivt.

Minskar behovet av omfattande formsättningar och-gjutning på plats.





Tillverkningsproceduren för en 280-tons brobalksutskjutare innefattar flera kritiska steg, från design och materialval till tillverkning, montering, testning och driftsättning. Nedan följer ett detaljerat steg-för-steg:

1. Design & Engineering
Kravanalys: Bestäm lastkapacitet (280 ton), spännlängd, rörlighetskrav och överensstämmelse med standarder (t.ex. AASHTO, EN eller GB).

CAD-modellering: Skapa 3D-modeller och finita elementanalys (FEA) för spänningar, avböjning och dynamiska belastningar.

Godkännanden: Slutför design med klient-/regulatoriska godkännanden.

2. Materialanskaffning
Hög-stål: Primärt material för strukturella komponenter (t.ex. balkar, bommar, stöd).

Hydrauliska komponenter: Cylindrar, pumpar, ventiler och slangar klassade för tunga belastningar.

Elsystem: Sensorer, kontrollpaneler och motorer för automation.

Svetsmaterial: Certifierade elektroder/trådar för hög-hållfasta fogar.

3. Tillverkningsprocess
A. Strukturella komponenter
Skärning och formning: Plasma/oxy-bränsleskärning av stålplåtar/balkar enligt CAD-ritningar.

Bearbetning: Borra hål, fräsa ytor för precisionspassningar.

Svetsning:

Under-svetsning (t.ex. balkar, stödben).

Helmonteringssvetsning med NDT (-röntgen/ultraljudstestning).

Ytbehandling: Sandblästring, primer och färg för korrosionsbeständighet.

B. Hydrauliska och elektriska system
Hydraulkretsmontering: Installera pumpar, cylindrar och rörledningar.

Elektriska ledningar: Integrera sensorer, PLC:er och styrsystem.

4. Montering
Mekanisk montering: Bulta/svetsa huvudsektioner (utskjutningsnos, huvudbalk, stöd).

Hydraulisk integration: Anslut cylindrar för lyft/teleskopering.

Elektrisk integration: Installera kontrollskåp, gränslägesbrytare och säkerhetsspärrar.

5. Testning och kvalitetskontroll
Lasttestning:

Statiskt test vid 110 % kapacitet (308 ton) för att kontrollera nedböjning.

Dynamiskt test med simulerad strålkastning.

Funktionstester:

Hydraulsystem tryck-/läckagetester.

Kalibrering av styrsystem (fjärr/manuell drift).

Säkerhetskontroller: Nödstopp, överbelastningslarm och stabilitetstester.

6. Driftsättning & leverans
På-Site Montering: Sätt ihop bärraketen på byggarbetsplatsen.

Operatörsutbildning: Lär ut säker drift, underhåll och felsökning.

Final Handover: Dokumentation (manualer, testrapporter, garantier).

7. Underhåll & Support
Rutininspektioner: Kontrollera svetsar, hydraulläckor och slitdelar.

Smörjning: Smörj rörliga delar (lager, gångjärn).

Programuppdateringar: Uppgradera kontrollsystem efter behov.





Företaget har installerat en intelligent plattform för hantering av utrustning och har installerat 310 set (set) med hanterings- och svetsrobotar. Efter slutförandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningens nätverkshastighet kommer att nå 95 %. 32 svetslinjer har tagits i bruk, 50 är planerade att installeras och automatiseringsgraden för hela produktlinjen har nått 85 %.
