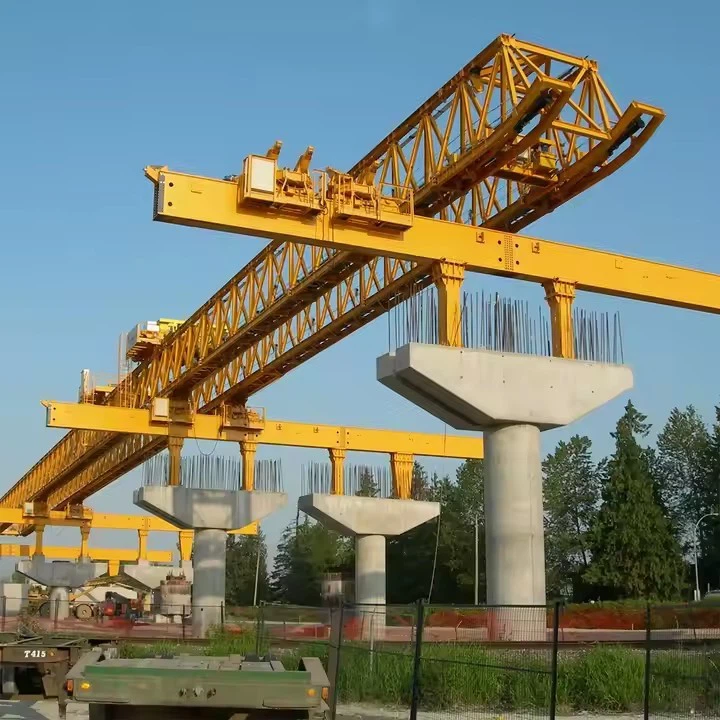

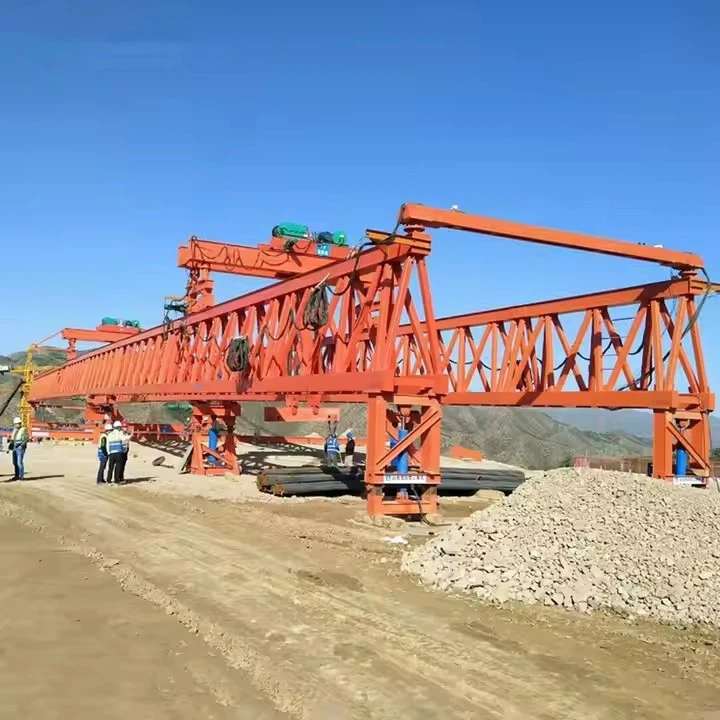

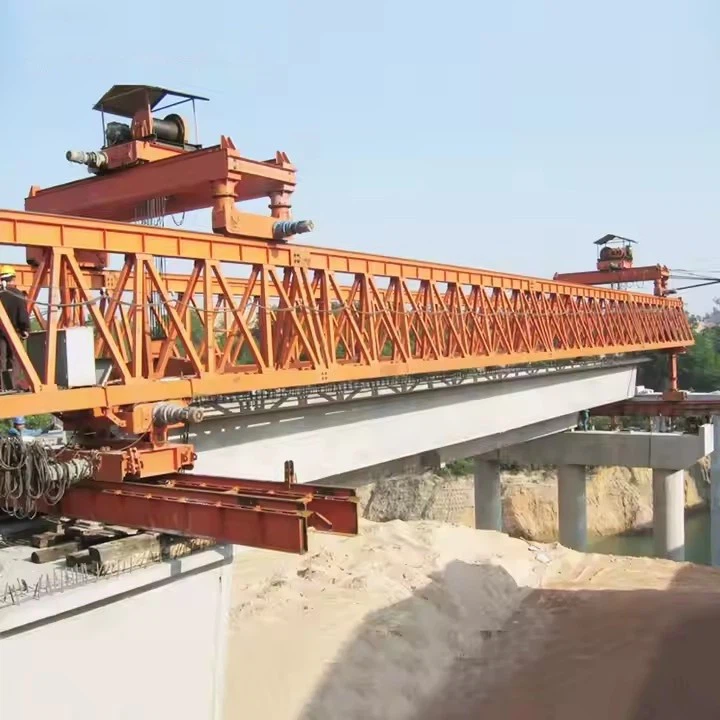

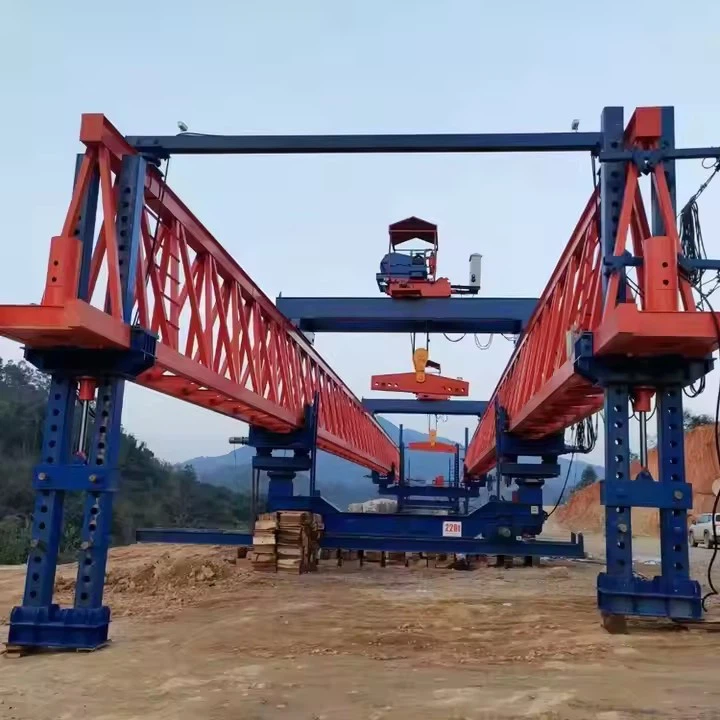

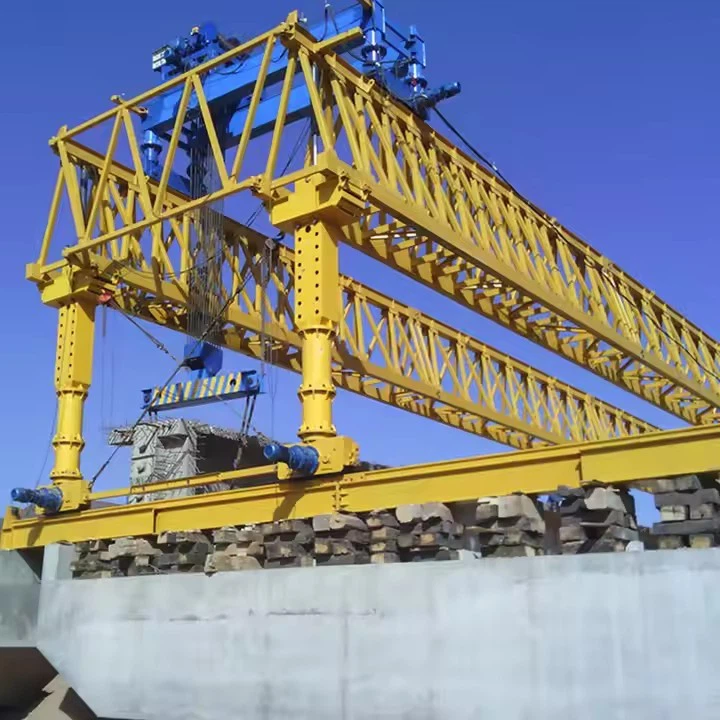

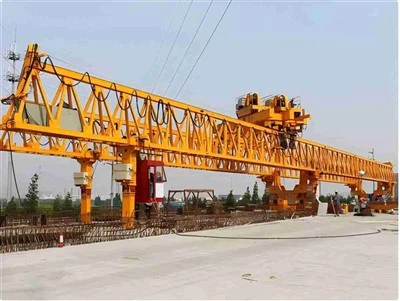

700 ton Bridge Girder Lansering av Gantry

En 700 ton Bridge Girder-lansering av Gantry är ett tungt lyft- och lanseringssystem som används vid konstruktion av stora broar, särskilt för att placera prefabricerade betong- eller stålbjälkar. Dessa gantries är viktiga för att upprätta brosegment i utmanande miljöer, till exempel över floder, motorvägar eller ojämn terräng.





Viktiga funktioner i en 700 ton bridge -balk som lanserar Gantry:
Hög belastningskapacitet-utformad för att hantera balkar som väger upp till 700 ton, vilket gör det lämpligt för storspannbroar.

Modulär och justerbar design - kan anpassas för olika brobredd och balkkonfigurationer.

Självlanseringsförmåga-rör sig framåt autonomt med hydrauliska eller mekaniska system utan att behöva ytterligare kranar.

Precisionsplacering - utrustad med hydrauliska uttag, vinschar och inriktningssystem för exakt balkspositionering.

Stabilitet och säkerhet - Funktioner utriggare, motvikter och låsmekanismer för att säkerställa säkra operationer.

Automatiserat kontrollsystem-innehåller ofta PLC-baserade kontroller för smidiga och synkroniserade rörelser.















En 700 ton bridge-balk som lanserar Gantry är en tung maskin som används i brokonstruktion för att lyfta, transportera och exakt placera stora prefabricerade betong- eller stålbjälkar. Här är dess viktigaste komponenter:

1. Huvudkanterstruktur
Gantry Beams\/Girders-det primära bärande ramverket som sträcker sig över Bridge-byggområdet.

Stödben\/torn - Ge stabilitet och fördela belastningen till marken eller tillfälliga stöd.

Korstrålar - Anslut portalbenen för strukturell integritet.

2. Hissningssystem
Lyftande vinschar-elektriska eller hydrauliska vinschar med kablar med hög kapacitet.

Trådrep och remskivor - för att lyfta och sänka balkaren.

Spridare strålar - Se till att jämn belastningsfördelning under lyftning.

3. Lanseringsmekanism
Hydrauliska knektar\/pushers - Flytta porten framåt längs bron spännan.

Spår\/hjul-järnvägsbaserat eller gummitrikt system för rörlighet.

Skidningssystem - tillåter longitudinell rörelse under lanseringen.

4. Hydrauliska och elektriska system
Hydraulic Power Unit (HPU) - Powers Jacks, Winches and Justments.

Kontrollstuga - Operatörsstation med joysticks och övervakningssystem.

Sensorer och säkerhetsenheter - lastbegränsare, lutningssensorer och nödbromsar.

5. Tillfälliga stöd och stiftelser
FALSEWORK\/PIERS - Tillfälliga stöd för att hålla balkar under placering.

Förankringssystem - säkerställer porten under drift.

6. Hjälpkomponenter
Outriggers\/stabilisatorer - förhindra tippning under lyft.

Motvikt - balansera porten när du hanterar tunga belastningar.

Justeringsguider - Se till att exakt balkspositionering.

7. Säkerhets- och övervakningssystem
Lastceller - Övervaka lyftvikt i realtid.

PLC -kontrollsystem - Automatiserade drift och säkerhetsinlopp.

Vindmotståndsanordningar - bromsar och stag för stabilitet i hög vind.

Detta gantrisystem är viktigt för att konstruera storspannbroar, viadukter och förhöjda motorvägar, vilket säkerställer effektiv och säker balkinstallation.









A 700 ton Bridge Girder Lansering av Gantryär en tung konstruktionsmaskin som används för att lyfta och placera stora prefabricerade balkar under brokonstruktion. Här är dess viktigaste fördelar:

1. Hög belastningskapacitet (700 ton)

Kan hanteratunga och långsiktiga balkar(upp till 700 ton), minska behovet av flera kranar eller stöd.

Lämplig förstorskaliga broar, som Highway Viadukter, järnvägsbroar och havskorsande broar.

2. Precision och kontroll

Erbjudandenexakt balkspositionmed hydrauliska eller datoriserade styrsystem.

Minimerar mänskliga fel och säkerställerKorrekt justering och stabilitetunder installationen.

3. Förbättrad säkerhet

Minskar riskerna med manuell lyftning eller instabila tillfälliga stöd.

Utrustad medanti-sväng, överbelastningsskydd och nödbromsningsystem.

4. Hög effektivitet och hastighet

Påskyndar Bridge Construction medsnabbt transporterar och placerar balkar.

Minskar beroende av flera kranar eller manuellt arbete,Skänka projektets tidslinjer.

5. mångsidighet

Anpassningsbar till olikagirdertyper(T-balkar, lådbjälkar, U-strålar).

Kan arbeta iutmanande terrängen(Berg, floder, stadsområden) där traditionella kranar kämpar.

6. Kostnadseffektiv

Sänker arbets- och utrustningskostnader medminska behovet av hjälpkranar.

Minimeradriftstoppoch påskyndar projektets slutförande och sparar totala utgifter.

7. Minskad miljöpåverkan

KrävaFärre stödstrukturer, minimera markstörningen.

Merenergieffektivjämfört med att använda flera mindre kranar.

8. Automation och fjärrkontroll

Vissa modeller harautomatiserad rörelse och fjärrdrift, förbättra precision och arbetaresäkerhet.

9. Stabilitet i utmanande förhållanden

Kan arbeta ihög vind eller ojämn terrängpå grund av dess robusta strukturella design och stabiliserande mekanismer.

10. Långvarig användbarhet

Återanvändbar över flera broprojekt och erbjuder enBra avkastning på investeringen.

Applikationer:

Motorvägs- och järnvägsbroar

Stadsövergång

River & Valley Crossings

Kust- och offshore -broar

Slutsats:

En 700 ton lansering av Gantry förbättrarsäkerhet, hastighet och precisioni brokonstruktion medan du ärkostnadseffektiv och mångsidigför storskaliga projekt. Det är särskilt fördelaktigt förmega-infrastrukturprojektkräver tunga balkinstallationer.

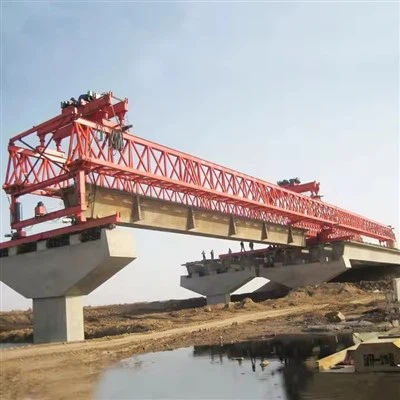

650T Bridge Girder Launcher är en tung maskin som används vid konstruktion av stora broar, särskilt för att placera prefabricerade betong- eller stålbjälkar. Den är utformad för att hantera balkar som väger upp till 650 ton, vilket gör det lämpligt för långspannbroar, viadukter och förhöjda motorvägsprojekt.

Viktiga tillämpningar av en 650T Bridge Girder Launcher:
Höghastighets järnvägs- och järnvägsbroar

Används för att installera tunga föregångare för höghastighetsspår och konventionella järnvägsbroar.

Säkerställer exakt anpassning och placering för smidig järnvägsverksamhet.

Highway & Expressway viadukter

Distribuerar stora huvudbjälkar för förhöjda vägbanor och flyovers.

Minskar konstruktionstiden jämfört med traditionella metoder.

Mega Bridge -projekt

Lämplig för långa spannflod eller dalkorsningar där balkar överstiger 500T.

Används ofta i samband med lansering av gantries för inkrementell lansering.

Urban Overpasses & Interchanges

Underlättar snabb bältesinstallation i överbelastade stadsområden med minimal störning.

Specialtyper

Används för segmentbroar, boxbjälkbroar och stålbrobroar.

Kan hantera både helt enkelt stödda och kontinuerliga spankonfigurationer.





Produktionsproceduren för en 700 ton bridge -balk som lanserar Gantry involverar flera kritiska stadier, inklusive design, materialupphandling, tillverkning, montering, testning och idrifttagning. Nedan är en strukturerad översikt av produktionsprocessen:

1. Design & teknik
Konceptuell design: Definiera lastkapacitet, spanlängd, lyfthöjd och rörlighetskrav.

Detaljerad teknik:

Strukturanalys (FEA för stress, avböjning och stabilitet).

Mekanisk design (lanseringsmekanism, lyftsystem, hydrauliska\/pneumatiska system).

Elektriska och styrsystem (automatisering, sensorer, säkerhetslås).

Regleringsöverensstämmelse: Se till att internationella standarder följs (EN, AISC, GB, etc.) och säkerhetskoder.

2. Materialupphandling
Strukturstål: högklassigt stål (Q345B, Q460 eller motsvarande) för huvudstrålar, ben och stöd.

Hydrauliska komponenter: cylindrar, pumpar, ventiler och slangar från certifierade leverantörer.

Elektriska system: Motorer, PLC: er, sensorer och kablar.

Mekaniska delar: växlar, lager, vinschar och hjul\/spår för rörlighet.

3. Tillverkningsprocess
A. Main Girder -tillverkning
Skärning: CNC-plasma\/oxi-bränsle skärning av stålplattor.

Svetsning: nedsänkt bågsvetsning (SAW) för longitudinella sömmar; Manuell svetsning för komplexa leder.

Montering:

Segmenttillverkning (lådbjälkar eller fackavsnitt).

Fit-up och justering med jiggar och fixturer.

Fullängdsbjälkmontering med bultade\/svetsade anslutningar.

NDT -testning: Ultrasonic (UT) eller radiografisk (RT) -test för kritiska svetsar.

B. Stödben och torn
Tillverkning av vertikala\/horisontella stöd med förstyvningar.

Integration av hydrauliska lyftmekanismer (om tillämpligt).

C. Lanseringsmekanism
Tillverkning av tryck\/dragsystem (hydrauliska uttag, skjutkuddar).

Installation av vägledande skenor\/spår.

D. Lyftsystem
Montering av lyftanordningar (elektriska eller hydrauliska vinschar).

Lasttestning av trådrep, krokar och remskivor.

4. Ytbehandling och korrosionsskydd
Sprängning: Skott sprängning till SA 2,5 (ISO 8501-1).

Målning:

Primer (Epoxy Zinc-Rich).

Mellanrock (epoxi mastic).

Topcoat (polyuretan för UV -resistens).

5. Montering och integration
EREKTION AV HUVUDSBJUDAN: Använda kranar eller tillfälliga stöd.

Monteringsstödben: Se till att vertikalitet och stabilitet.

Installera mekaniska\/elektriska system:

Hydrauliska kraftenheter.

Kontrollskåp och sensorer.

Säkerhetsanordningar (gränsomkopplare, överbelastningsskydd).

6. Factory Acceptance Testing (FAT)
Lasttestning:

Statiskt test (110% av nominell belastning).

Dynamiskt test (simulerad lanserings-\/lyftcykler).

Funktionella kontroller:

Rörelse (longitudinell\/tvärgående).

Synkronisering av hydrauliska system.

Nödstoppssvar.

Avböjningsmätning: Säkerställa överensstämmelse med designtoleranser.

7. Demontering och transport
Segmentdemontering (om det krävs för transport).

Förpackning med antikorrosionsskydd.

Logistikplanering för stora komponenter.

8. Montering och uppdrag på plats
Återmontering på Bridge -byggplatsen.

Slutlig justering och kalibrering.

Webbplatsens acceptansprov (SAT) under verkliga förhållanden.

9. Operations- och underhållsträning
Operatörsträning för säker hantering.

Underhållsprotokoll (smörjning, inspektionsscheman).





Företaget har installerat en intelligent plattform för utrustningshantering och har installerat 310 uppsättningar (uppsättningar) av hanterings- och svetrobotar. Efter avslutandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningsnätverket kommer att nå 95%. 32 Svetslinjer har tagits i bruk, 50 planeras installeras och automatiseringshastigheten för hela produktlinjen har nått 85%.
