Gantry Crane för 40 ft fraktcontainer

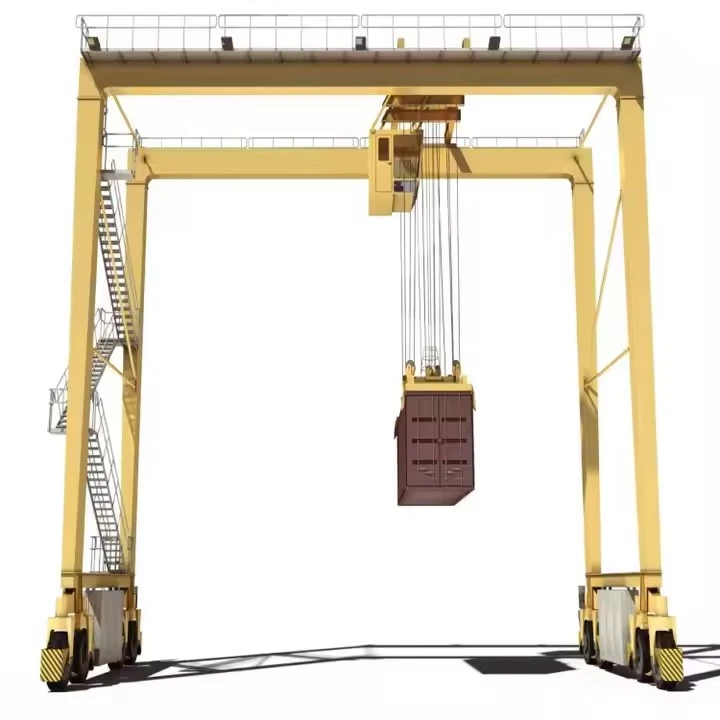

Vad är en 40 fots containerportalkran?

Det är en portalkran speciellt utformad för att lyfta, flytta och stapla standard 40 fot (12,2 meter) fraktcontainrar. Dess nyckelfunktion är enspridare, ett specialiserat lyftredskap som kan justeras för att låsa fast på containerns hörngjutgods.

Dessa kranar är ryggraden i containerterminaler, intermodala varv och logistiknav, vilket möjliggör effektiv överföring av containrar mellan lastbilar, tåg och lagerstackar.



Jämförelse: RTG vs. RMG för 40 ft containers

Särdrag	RTG (gummi-trött portal)	RMG (räls-monterad portal)
Rörlighet	Hög - Kan flytta mellan block	Fast till ett gårdsblock
Staplingstäthet	Hög (5-6 hög, 6-7 bred)	Mycket hög (5-6 hög, 7-8+ bred)
Precision	Bra	Överlägsen
Automatisering	Möjligt, men mer komplext	Lättare att automatisera
Infrastrukturkostnad	Nedre (belagd yta)	Högre (skenor och fundament)
Driftskostnad	Högre (bränsle/däckunderhåll)	Lägre (eleffekt)
Idealisk för	Flexibla layouter, fler-blockoperationer	Terminaler med hög-volym och fast layout



Fördelar

Hög effektivitet:Möjliggör snabb stapling och överföring av containrar.

Utrymmesoptimering:Hög staplingsdensitet maximerar gårdens lagringskapacitet.

Mångsidighet:Den teleskopiska spridaren kan hantera flera standardstorlekar.

Förbättrad säkerhet:Tar bort behovet för arbetare att vara nära lasten under lyft.



Typiska specifikationer för en 40 fots containerportalkran

Kapacitet:40 - 50 ton

Spänna:20 - 35 meter (beroende på containerrader och körfältsbredd)

Lyfthöjd:15 - 25 meter (för 5-6 hög stapling)

Driva:Diesel-Elektrisk, elektrisk (e-RTG) eller Full Electric (RMG)



Slutsats:Att välja rätt portalkran för 40 fots containrar beror på dina operativa behov. EnRTGerbjuder överlägsenflexibilitet och rörlighetför dynamisk varvsverksamhet, medan enRMGtillhandahållerhögre densitet, precision och är bättre lämpad för automatiseringi terminaler med hög-volym, fast-layout. Båda är grundläggande för den globala containerförsörjningskedjan.

Här är en detaljerad uppdelning av komponenterna i enGantry Crane för en 40 ft fraktcontainer.



1. Primärt strukturellt system (skelettet)

Portalram och ben:Den massiva stålramen som gränsar över containerstaplarna. Dess bredd (spann) är utformad för att täcka flera containerrader och en transportfil (t.ex. en "7+1"-konfiguration).

Lyftbalk (bom):Den primära horisontella balken som förbinder benen och ger spåret för vagnen att färdas över containerradernas bredd.

Banosystem:

För RMG (räls-monterad portal):Kraftiga-stålskenor monterade på ett djupt betongfundament.

För RTG (Gummi-Trött Gantry):En stark, jämn belagd yta räcker.

2. Containerhanteringssystem (Arbetshästen)

Teleskopisk spridare:Den intelligenta container-lyftenheten.

Fungera:Justerar sin längd för att hantera 20ft, 40ft och 45ft containrar.

Twistlocks:Roterande koniska lås som griper i containerns hörngjutgods.

Vägningssystem:Integrerade lastceller för vägning av containrar vid hantering.



Lyftsystem:

Lyftmotorer:Elmotorer med högt-vridmoment för huvudlyft (och ibland hjälplyft).

Vajertrummor:Stora trummor som spolar lyftvajrarna.

Vajer:Hög-stålkablar för att lyfta containrar.



Vagnmontering:

Vagnsram:Stålkonstruktion som bär lyftmaskineriet.

Trolleyhjul och drivning:Flänsade hjul och drivmotorer som går på skenor på bommen.



3. Power & Drive Systems (Musklerna)

Kraftsystem:

Diesel-Elektrisk (traditionell RTG):En stor dieselmotor driver en generator, som ger elektricitet till dreven.

Elektrisk RTG (e-RTG):Drar ström från terminalens nät via en kabelrulle eller ledningssystem.

RMG:Elektriskt driven via ett ledningsstångsystem som löper parallellt med skenorna.





Resor:

Drivmotorer:Elmotorer som ger framdrivning för hela kranen.

Styrsystem (RTG-specifikt):

Hydrauliska styrdon:Aktivera komplexa-allhjulsstyrningslägen (90 grader, krabba, diagonal) för manövrerbarhet.

4. Kontroll- och säkerhetssystem (hjärnan och nerverna)

Operatörskontrollsystem:

Förarhytt:En förhöjd, klimatkontrollerad-hytt på kranen för panoramautsikt.

Fjärrkontrollstation:Allt vanligare, tillåter drift från ett markbaserat-kontor.

Automation och avkänningssystem:

Automatisering av containerposition:Placerar automatiskt spridaren över målbehållaren.

Optisk teckenigenkänning (OCR):Kameror som automatiskt läser containernummer.

GPS och laservägledning:För exakt stapling och positionering.





Säkerhets- och skyddsanordningar:

Anti-kollisionssystem:Förhindrar kollisioner med andra kranar och utrustning.

Indikator för belastningsmoment (LMI):Förhindrar överbelastning.

Vindmätare:Mäter vindhastighet för automatisk avstängning vid hård vind.

Anti-svajsystem:Minskar automatiskt behållarsvängningen.

Övervakning av spridningslås:Säkerställer att vridlåsen är ordentligt inkopplade.

5. Hjälpsystem

Belysning:Hög-ljus för nattarbete.

Brandskydd:Branddetektering och brandsläckningssystem.

Kommunikation:Intercom och radiosystem.

Däcktrycksövervakningssystem (TPMS - för RTG):Kritisk för att upprätthålla stabilitet.

SKISS



Huvudsaklig teknisk



Fördelar med en 40 fots containerportalkran

Dessa kranar är konstruerade för att ge transformativa fördelar i effektivitet, utrymmesutnyttjande och operativ flexibilitet för containerhantering.



1. Oöverträffad operativ effektivitet

Snabb containercykling:Möjliggör snabb överföring av containrar mellan lastbilar, järnvägsvagnar och lagringsstaplar, vilket avsevärt minskar fartygets omloppstid.

Snabb lastbilsservice:Kan lasta och lossa lastbilar på några minuter, vilket förhindrar trängsel vid terminalportar.

Kontinuerlig drift:Designad för drift dygnet runt i alla väderförhållanden, vilket maximerar terminalens genomströmning.

2. Överlägsen utrymmesutnyttjande

Stapling med hög-densitet:Kan stapla containrar 5-6 höga och 7-8 containrar breda, vilket maximerar lagringskapaciteten inom en begränsad gårdsyta.

Optimal gårdslayout:Möjligheten att stapla högt och brett gör att terminaler kan lagra fler containrar utan att utöka deras fysiska yta.

3. Operativ flexibilitet

Flera konfigurationer:

RTG (gummi-Trött):Erbjuder gårdsvidd -mobilitet, kan flytta mellan olika lagringsblock efter behov.

RMG (järnvägs-monterad):Ger överlägsen precision för automatiserade operationer i terminaler med hög-densitet.

Mångsidig containerhantering:Den teleskopiska spridaren kan hantera containrar på 20 fot, 40 fot och 45 fot, vilket gör kranen anpassningsbar till olika lastbehov.

4. Förbättrad säkerhet

Minskat manuellt arbete:Minimerar behovet för arbetare att vara nära containrar under lyft- och staplingsoperationer.

Fjärrstyrning:Moderna kranar kan manövreras från kontrollrum, vilket tar bort personal från potentiellt farliga områden.

Integrerade säkerhetssystem:Funktioner som anti-kollision, överbelastningsskydd och övervakning av spridarlås förhindrar olyckor.

5. Avancerad teknologiintegration

Klar för automatisering:Kan utrustas med automatiserade staplingssystem, GPS-vägledning och containerigenkänningsteknik.

Precisionskontroll:Avancerade kontrollsystem möjliggör exakt placering av behållare, minskar skador och förbättrar effektiviteten.

Realtidsövervakning-:Integrerade system ger förare kontinuerliga data om kranprestanda och containerstatus.



Användning av 40 fots containerportalkranar

Dessa kranar är grundläggande för modern logistik och containerhantering inom olika sektorer.



1. Containerterminaler och hamnar (primär applikation)

Skicka-till-Shore Support:Arbetar i samarbete med kajkranar för att transportera containrar till och från fartygsplatser.

Gårdshantering:Organisera och lagra containrar baserat på fartyg, destination eller lasttyp.

Portoperationer:Lastning och lossning av lastbilar vid terminalportar för import/exportbearbetning.

2. Intermodala järnvägsvarv

Tåglastning/avlastning:Förflyttning av containrar direkt mellan järnvägsvagnar och lagerutrymmen.

Järnvägssortering:Organisera containrar utifrån tågscheman och destinationer.

3. Inland Container Depots (ICDs) och logistikhubbar

Lång-lagring:Tillhandahåller kostnadseffektiva-lagringslösningar borta från överbelastade hamnområden.

Lastkonsolidering:Hantering av containrar där gods packas eller packas upp för distribution.

Tillfällig lagring:Förvaring av containrar i väntan på tullklarering eller vidare transport.

4. Specialiserade industriella tillämpningar

Frakt av tung utrustning:Hantering av containrar med överdimensionerad eller tung industriell utrustning.

Projektlasthantering:Hantera containrar för-storskaliga bygg- och infrastrukturprojekt.



Produktionsprocessen för en40 fots fraktcontainerportalkran(specifikt en RMG eller RTG) är ett monumentalt företag som kombinerar avancerad ingenjörskonst, tung tillverkning och sofistikerad systemintegration.



Här är en detaljerad uppdelning av produktionsprocessen.



Steg 1: Design & Engineering

Detta är grundsteget där kranens prestanda och säkerhet definieras.

Klient- och terminalspecifikationsanalys:Granskningskrav: staplingshöjd (t.ex. 1-över-5), spann (t.ex. 7+1-konfiguration), lyftkapacitet (vanligtvis 40-50 ton) och operativa behov (t.ex. RMG vs. RTG, automationsnivå, dieselelektrisk eller e-RTG).

Avancerad teknik:

Strukturell analys (FEA):Använda Finite Element Analysis för att modellera hela portalstrukturen, benen och bommen under dynamiska belastningar, inklusive vind-, seismiska och kollisionsscenarier.

Mekanisk design:Utformning av höghastighetslyftmaskineri, vagn, komplexa styrsystem (för RTG) och färddrift.

El- och styrdesign:Skapa scheman för kraftsystemet, motordrivenheter (VFD), PLC-nätverk och integration av alla automationssystem (OCR, GPS, laserskannrar).

Skapande av stycklistor (BOM):En omfattande lista över alla råvaror och tusentals inköpta komponenter.



Steg 2: Materialanskaffning och förberedelse

Anskaffning:Inköp av certifierade stålplåtar och sektioner med hög-hållfasthet. Beställning av specialiserade komponenter från globala leverantörer: motorer (t.ex. Caterpillar), motorer och drivsystem (t.ex. Siemens), spridare (t.ex. Bromma) och elväxlar.

Materialförberedelse:Stålplåtar är kul-blästrade och grundmålade. De skärs sedan i storlek med hjälp av massiva CNC-plasma- eller flamskärmaskiner för precision.



Steg 3. Strukturell tillverkning och montering

Det är här som kranens massiva skelett byggs.

Panel och under{0}}tillverkning:

Ben- och bomsektioner:Benen och bommen är tillverkade som stora lådbalkar av stålplåt. Invändiga förstyvningar är insvetsade för att förhindra buckling.

Behandla:Komponenterna passar i massiva, anpassade jiggar. Kritiska svetsar utförs med hjälp avAutomatiserad nedsänkt bågsvetsning (SAW)för djup penetration och hög kvalitet. Alla kritiska svetsar inspekteras viaUltraljud (UT)ellerRöntgen (RT).

Avstressande:De färdiga huvudsektionerna (ben, bomsegment) värms upp i en dator-kontrollerad ugn för att lindra inre spänningar från svetsning, förhindra framtida distorsion och säkerställa dimensionsstabilitet.

Bearbetning:Anslutningspunkter, rälsmonteringsytor och drivmonteringsplattor bearbetas på stora borrfräsar och hyvlar för att säkerställa perfekt inriktning och passning- under slutmonteringen.



Steg 4: Mekanisk montering

Den strukturella ramen är integrerad med de mekaniska systemen.

Mega-blockmontering:Stora under-undersektioner, som ett helt ben med dess ändtruck och drivenhet, är för-monterade.

Portalrammontering:Huvudbomsektionerna är sammanfogade med benen för att bilda den kompletta portalstrukturen.

Installation av driv- och styrenhet:

För RMG:De långa drivenheterna (motor, växellåda, hjul) är installerade på ändtruckarna.

För RTG:Resdreven och den komplexa hydraulikenalla-hjulsstyrningssystemär installerade.

Lyft- och spridarenhet:Höghastighetslyftenheterna är monterade på vagnen. Deteleskopisk spridareär monterad och testadseparat.



Steg 5: Installation av el- och styrsystem

Kranens "nervsystem" är installerat.

Installation av kraftsystem:

För diesel-elektrisk RTG:Den stora dieselmotorn och generatorset är installerade och inriktade.

För e-RTG/RMG:Kabelrullen, ledarstången eller kraftskenan är installerad.

Kabelinstallation:Kilometer av kraft- och styrkablar läggs i skyddande kabelrännor i hela strukturen.

Panelinstallation:Huvudcentraler, VFD-drivskåp och PLC-manöverpaneler är installerade.

Installation av sensor och automationssystem:GPS-antenner, OCR-kameror, laserskannrar och anti-kollisionssensorer är monterade och anslutna.

Operatörsgränssnittsinstallation:Förarhytten är installerad med alla kontrollkonsoler, eller så är fjärrkontrollstationen konfigurerad.



Steg 6: För-leveranstestning och inspektion (FAT)

Före demontering genomgår den färdigmonterade kranen rigorösa tester, ofta med kunden närvarande.

Visuell och dimensionell inspektion:Verifiering av utförande och alla kritiska dimensioner.

Nej-belastningstest:Kör alla rörelser (lyft, vagn, portalrörelse, styrning) utan belastning för att kontrollera om det fungerar smidigt och onormalt ljud.

Lasttestning:

Statisk belastningstest:Lyfta en provlast på125 % av den nominella kapacitetenoch hålla den för att verifiera strukturell integritet och bromshållfasthet.

Dynamiskt belastningstest:Lyft110 % av den nominella kapacitetenoch kör den genom alla operativa rörelser.

Funktions- och säkerhetstester:Verifiera alla gränslägesbrytare, nödstopp, överbelastningsskydd, styrlägen och automatiserade system (t.ex. spridarvridlås, anti-svajning).



Steg 7: Demontering, målning & frakt

Systematisk demontering:Kranen demonteras försiktigt till transportabla moduler (bensektioner, bomsegment, vagn, spridare).

Slutmålning:Ett-högpresterande, fler-färgsystem appliceras för korrosionsskydd i tuffa saltvattenmiljöer.

Förpackning och frakt:Komponenter är säkert förpackade och skickas via tunga-lyftfartyg till kundens hamn.



Steg 8: Uppställning och driftsättning av platsen (SAT)

Webbplatsförberedelser:Tillverkaren verifierar att banan (för RMG) eller asfalterad yta (för RTG) är komplett och korrekt inriktad.

Erektion:Med hjälp av stora mobilkranar sätter tillverkarens specialiserade besättning ihop portalkranen på-platsen.

Slutliga anslutningar och testning:Alla system åter-ansluts och utsätts för en finalPlatsacceptanstest (SAT)för att säkerställa perfekt prestanda i den faktiska driftsmiljön.

Operatörsutbildning:Omfattande utbildning ges för terminalens personal.
