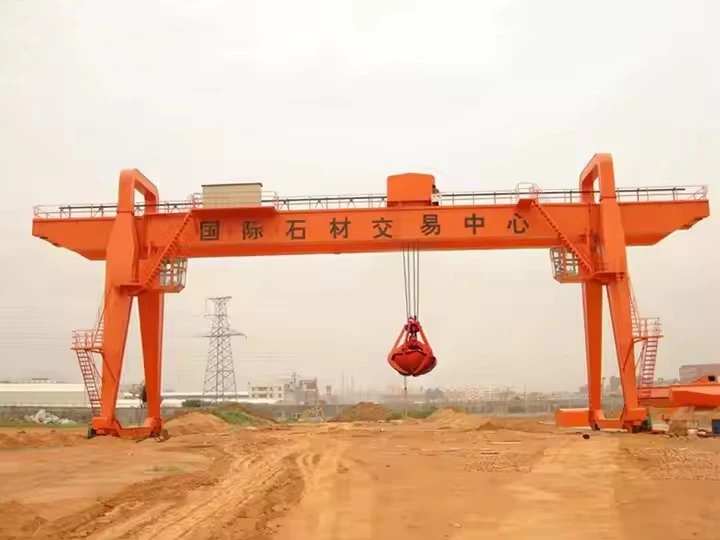

Mz typ gripskopa portalkran

Vad är en Mz Type Grab Bucket Gantry Crane?

EnMz typ gripskopa portalkranär en portalkran med enkel-balk, klassad för lätt till måttlig drift (Mz), som är utrustad med enmotoriserad gripskopaistället för en vanlig krok.

Den viktigaste skillnaden ärta en hink, som är en själv-stängande, kopplingsanordning-liknande tillbehör som låter kranenplocka upp, transportera och dumpa löst bulkmaterialutan manuell hjälp.



Viktiga fördelar med detta system

Hög effektivitet för bulkmaterial:Dramatiskt snabbare än att använda manuellt arbete med spadar eller till och med en krok med en separat hink.

Automatisk hantering:Hela plock-och-cykeln för bulkgods är integrerad i en maskin.

Mångsidighet i material:Kan hantera ett brett utbud av torra bulkvaror som spannmål, kol, sand, grus, gödningsmedel, träflis och metallskrot.

Minskade arbetskostnader:En operatör kan hantera hela lastning/lossning/lagerprocess.

Gantrys rörlighet:Till skillnad från en hiss eller transportör med fast hink kan den täcka ett stort förvaringsområde (t.ex. ett lager eller pråm).



Begränsningar och överväganden

Högre kostnad:Gripskopan och det specialiserade multi-motorlyftsystemet är betydligt dyrare än en vanlig kroklyft.

Komplexitet:Styrsystemet är mer komplext och kräver synkroniserad drift av öppna/stäng och lyft/sänka funktionerna.

Arbetscykelövervägande:Medan strukturen är "Mz" (måttlig drift), är den faktiska användningen med en gripskopa ofta mycket intensiv. Det är avgörande att säkerställa att Mz-klassificeringen är tillräcklig för de planerade cyklerna per timme och belastning. I praktiken är många gripkranar byggda för att enhögre driftsklass (Mm eller Hm)för att motstå nötande och kontinuerlig drift.

Spill och damm:Kan skapa mer damm och potentiellt spill jämfört med slutna system som transportband.



Sammanfattning: Mz Gantry vs. Mz Grab Bucket Gantry

Särdrag	Standard Mz Gantry Crane	Mz gripskopa portalkran
Lyftanordning	Krok	Motoriserad gripskopa
Primär funktion	Lyft och flytta enhetslaster (lådor, maskiner)	Gräva, lyfta och dumpa bulkmaterial (spannmål, sand)
Lyftsystem	Enkel motor (lyft/sänk)	Flera motorer (lyft/sänk + öppna/stäng)
Driftscykel	Enkel	Komplex, automatiserad grävcykel
Idealisk för	Allmän tillverkning, lager	Jordbruk, bearbetning av bulkmaterial, återvinning



Lyftkapacitet 320 ton
Spännvidd (bredd) 3 - 12 meter (justerbar)
Lyfthöjd 3 - 10 meter
Arbetsklass A3-A5 (lätt till medelstark)
Lyfthastighet 0.5 - 8 m/min (variabel)
Typ av helljus Enkel/dubbel balk (låda-typ)
Strömförsörjning 220V/380V 3-fas eller manuell
Kontrollläge Pendelkontroll/trådlös fjärrkontroll
Telfer Typ Elektrisk kättingtelfer/lintelfer
Travel Drive Manuell push eller motoriserad
Korrosionsskydd Varm-doppförzinkad eller marin-färg
Vindmotstånd upp till Beaufort skala 6 (för utomhusbruk)
Driftstemperatur -20 grader till +50 grader

Här är en detaljerad uppdelning av komponenterna i en Mz Type Grab Bucket Gantry Crane, organiserad efter system för tydlighetens skull.

Att förstå komponenterna är nyckeln eftersom gripskopsystemet tillför betydande komplexitet jämfört med en standard krokkran.



1. Gantry Crane Struktur och ramverk

Detta är kranens "skelett" som ger stöd och rörlighet.

Huvudbalk (singel):Den primära horisontella strålen som spänner över arbetsområdet. Den är utformad för att stödja vagnen, lyften och lasten. För en gripskopskran måste den hantera dynamiska krafter från greppet.

Ändbilar (ben):De stela vertikala strukturerna i vardera änden av huvudbalken. De rymmer hjulen och drivmekanismerna för långa resor.

Långa resor:Motorerna, växellådorna och hjulen monterade på ändbilarna som tillåterhela kranenatt röra sig längs sin bana.

Banräls och balkar:De fasta spåren installerade på golvet (eller marken) som kranen kör på. Detta inkluderar skenorna och de bärande balkarna eller fundamenten.

Stötfångare och ändstopp:Fysiska buffertar i ändarna av kranbanan och vagnen för att förhindra över-resor och kollisioner.

2. Lyft- och greppsystem

Detta är det centrala funktionssystemet som skiljer det från en standardkran.

Grab Bucket (verktyget):

Clamshell Jaws:De två eller flera gångjärnsförsedda halvorna som stängs för att ösa material och öppnas för att frigöra det. De är ofta gjorda av hög-hållfast, nötningsbeständigt-stål.

Huvud och skivor:Den övre delen av skopan som innehåller remskivorna (remskivorna) runt vilka hisslinorna är gängade.

Repguide:Säkerställer att linorna är korrekt inriktade med remskivorna på vagnen.



Specialiserad lyftenhet:

Hållrep trumma och motor:En uppsättning maskiner avsedd för att lyfta och sänka hela gripenheten.

Stäng reptrumma och motor:En separat uppsättning maskiner avsedd för att öppna och stänga gripskopans käftar.

Rep (kablar):Hög-stålrep. Det finns två uppsättningar: denHåll repoch denStäng rep. Deras synkroniserade drift är det som får greppet att fungera.

Skivor (remskivor):Monterade på vagnen och gripskophuvudet styr de repen från lyfttrummorna till skopan.

Vagnsram:

Ramen som bär hela lyftenheten och går längs huvudbalken (tvärgående).

Trolley Travel Drives:Motorn, växellådan och hjulen som för vagnen fram och tillbaka längs balken.

Vagnhjul:Hjulen som åker på bottenflänsen på huvudbalken.





3. Power & Control System

"Nervsystemet" som driver kranen.

Strömförsörjningssystem:

Huvudströmkälla:Ofta aFestonsystemellerKabelrullesom levererar elektricitet från en fast punkt till den rörliga kranen.

Distribution:Strömbrytare, kontaktorer och transformatorer placerade i en huvudmanöverpanel på kranbryggan.

Kontrollgränssnitt:

Hängande kontrollstation:En hängande kontrollbox med knappar som föraren använder för att styra alla kranfunktioner (Hista upp/ner, greppa öppna/stänga, vagnsfärd, portalkörning). Kabeln är fäst vid vagnen, vilket gör att operatören kan gå med lasten.

Radiofjärrkontroll:En trådlös sändare som gör att föraren kan styra kranen på avstånd, vilket ger bättre sikt och säkerhet, speciellt för gripoperationer.

Kontrollkabin:(Mindre vanligt för Mz-typ) En förarhytt monterad på kranen.





4. Säkerhetssystem

Kritiska komponenter för att skydda personal, kran och last.

Gränslägesbrytare:

Lyft övre/nedre gränslägesbrytare:Bryter strömmen till lyftmotorn för att förhindra över-hissning (skada maskineriet) eller låta repet slakna för mycket.

Trallens färdgränsbrytare:Stoppar vagnen i ändarna av huvudbalken.

Gantry Travel Limit Switches:Stoppar hela kranen i ändarna av banan.

Bromsar:

Hållbroms:En primärbroms på lyftmotorn som aktiveras automatiskt när motorn är avstängd och håller lasten.

Nödbroms:En extra mekanisk broms för fel-säker drift.

Resbromsar:Bromsar på vagnen och portalens färdmotorer för att säkerställa exakt stopp.

Extra säkerhetsanordningar:

Indikator för belastningsmoment (LMI):Även om det är mindre vanligt på enklare Mz-kranar, är det en kritisk säkerhetsanordning som övervakar lasten för att förhindra tippning, särskilt vid hantering av täta material.

Anti-kollisionssystem:Används när flera kranar kör på samma bana.

Varningsenheter:Ljus och larm för att varna personal om kranrörelser.

Nyckelinteraktion: Hur komponenterna fungerar tillsammans för att gripa

Magin ligger i koordinationen avHållaochNärasystem:

Att ta material:Skopan sänks ner på högen med öppna käftar. DeStäng motornaktiveras, lindar in de täta repen och drar tillbaka käftarna, gräver i materialet. DeHåll motornkan lägga ut repet något så att hinken kan sätta sig och fyllas.

Att lyfta och transportera:När full, bådeHåll och stäng motorerarbeta unisont för att lyfta skopan. Kranen och vagnen flyttar sig sedan till tippplatsen.

Att dumpa material:Kranen svävar över målet. DeStäng motornär omvänd och släpper de täta repen. Tyngdkraften och materialets vikt tvingar käftarna att svänga upp, vilket dumpar belastningen. Hållmotorn håller skopan upphängd.

SKISS



Huvudsaklig teknisk



Fördelar med Mz-typ gripskopa portalkran

De främsta fördelarna härrör från den integrerade designen, som kombinerar kostnads-effektiviteten hos en enda-balk med den specialiserade funktionen hos en gripskopa.

1. Hög effektivitet vid hantering av bulkmaterial

Detta är dess enskilt största fördel. Det förvandlar en-arbetsintensiv, långsam process till en snabb operation för en-person.

Eliminerar manuellt arbete:Ersätter flera arbetare med spadar,- frontlastare eller andra långsamma metoder.

Kontinuerlig cykel:Den integrerade griparen möjliggör en sömlös cykel av grävning, lyft, färd och dumpning utan att behöva fästa/ta loss någon utrustning.

2. Kostnads-effektivitet

För den funktionalitet det ger är det en mycket ekonomisk lösning.

Lägre initial kostnad:Deenkel-balk (Mz-typ)designen är betydligt billigare att tillverka och köpa än en dubbel-balk portalkran med liknande spännvidd och kapacitet.

Minskad driftskostnad:En operatör kan hantera hela materialhanteringsprocessen, vilket leder till betydande arbetsbesparingar.

Mångsidighet som en fördel:En maskin kan tjäna flera syften (avlastning, lagring, matning), vilket minskar behovet av flera dedikerade maskiner.

3. Exceptionell mångsidighet och rörlighet

Brett utbud av material:Kan hantera olika torra, lösa bulkmaterial helt enkelt genom att byta skoptyp (t.ex. sten, sand, spannmål, träflis, metallskrot).

Stort täckningsområde:Till skillnad från fasta transportörer eller hissar, färdas kranen längs sin bana och täcker hela längden och bredden av en förvaringsplats, utomhuspåle eller pråm.

Flyttbar:Medan landningsbanor är fixerade kan hela kranstrukturen ofta demonteras och flyttas till en ny plats om anläggningens behov förändras, till skillnad från en permanent struktur.

4. Utrymmesoptimering och design med lågt takhöjd

Maximerar lagringsvolymen:Kranen arbetar ovanför och håller golvytan helt fri för lagring, lastbilar eller annan utrustning. Detta är idealiskt för att hantera stora, centrala lager.

Idealisk för lokaler med låg-klarering:Den kompakta enkel-balken och topp-monterade vagndesignen ger maximal krokhöjd, vilket gör den lämplig för byggnader med lägre tak.

5. Förbättrad driftkontroll och säkerhet

Precisionshantering:Operatören har direkt kontroll över greppet, lyftningen och placeringen av material, vilket möjliggör exakt lagerhantering och exakt lastning av trattar eller lastbilar.

Minskad kontaminering:Hanterar material utan konstant trafik och potentiell bränsle-/oljeförorening från frontlastare.-

Säkrare drift:Operatören styr kranen från ett säkert avstånd (via pendlar eller radiofjärrkontroll), borta från damm, fallande material och det direkta hanteringsområdet.



Tillämpningar av Mz-typ gripskopa portalkran

Denna kran är den idealiska lösningen överallt där lösa bulkmaterial behöver flyttas inom ett definierat rektangulärt område. Dess typiska tillämpningar finns i industrier som arbetar med råvaror, jordbruk och återvinning.

1. Jordbruk och spannmålshantering

Spannmålssilor och hissar:För lossning av lastbilar, överföring av spannmål mellan lagerbehållare och lastning för transport.

Djurfoderväxter:Hantera råvaror som majs, sojabönor och färdiga foderpellets.

2. Byggnadsmaterial och aggregat

Sand och grusgårdar:Lagra råvaror och lasta dem i lastbilar för transport till byggarbetsplatser.

Färdiga-blandade betonganläggningar:Hantera ballast (sand, sten) och flytta dem till betongdoseringstrattarna.

Cementterminaler:Flytta bulkcement från lager till laststationer.

3. Återvinning och avfallshantering

Skrotgårdar:Den huvudsakliga applikationen. Idealisk för att gripa och sortera järn- och icke--järnskrot.

Materialåtervinningsanläggningar (MRF):Hantering och sortering av återvinningsbart material som papper, kartong och plast.

Biomassakraftverk:Hantera flis, halm och andra organiska bränslen och flytta dem till matningsmagasinet.

4. Hamnar och inlandsterminaler

Pråmlossning:Lossning av bulkmaterial som kol, gödningsmedel eller ballast från pråmar på inre vattenvägar.

Små-hamnoperationer:Förflyttning av last mellan hamnar, lagringshögar och lastbilar.

5. Energi och industriell bearbetning

Kol-eldade pannor:Flytta kol från lagerhögar till krosshuset eller pannans matningssystem.

Gjuterier:Hantera bulkmaterial som sand (för gjutning), koks och kalksten.



Produktionsprocessen för enRMG (räls-monterad portalkran).är en komplex bedrift av tung ingenjörskonst, som involverar noggrann planering, avancerad tillverkning och exakt montering. Det utförs vanligtvis av specialiserade tillverkare av tunga maskiner i stora, dedikerade anläggningar.

Här är en detaljerad uppdelning av produktionsprocessen, från idé till driftsättning.



Fas 1: Design & Engineering (The Digital Blueprint)

Detta är den mest kritiska fasen, där kranen föds digitalt innan något stål skärs.

Konceptuell och detaljerad design:

Kundkrav:Ingenjörer arbetar med kunden (hamnterminalen) för att definiera specifikationer: lyftkapacitet (t.ex. 40-50 ton under spridare), spännvidd, staplingshöjd (1-över-7), lyfthastighet och grad av automatisering.

Strukturanalys:Med hjälp av Finite Element Analysis (FEA) simulerar ingenjörer spänningar, töjningar och deformationer på hela strukturen (balkar, ben) under olika belastningsförhållanden för att säkerställa integritet och säkerhet.

Mekanisk och elektrisk design:Detaljerade konstruktioner skapas för alla system: växellådor för hissar och vagnar, lindning av vajer, drivmotorer och det kompletta elektriska schemat för kraft och kontroll.

Design av automation och styrsystem:

För moderna RMG:er är detta avgörande. Programvara för PLC (Programmable Logic Controllers), anti-kollisionssystem, automatisk-styrning och containerpositionering utvecklas och simuleras.

Inköp av långa-lead artiklar:

Medan tillverkningen påbörjas beställer företaget specialiserade komponenter med långa tillverkningsledtider, såsom:

Lyft- och åkmotorer

Växellådor

PLC:er och VVVF-enheter (Siemens, ABB, etc.)

Specialiserade stålsorter

Stållinor och kärvar



Fas 2: Tillverkning och tillverkning (den fysiska byggnaden)

Denna fas omvandlar råstål och komponenter till kranens huvuddelar. Det händer i en stor, täckt tillverkningsbutik.

Stålförberedelse och skärning:

Stora stålplåtar och sektioner (balkar) levereras till fabriken.

De rengörs (blästras) och skärs sedan till exakta former med hjälp av-datorkontrollerade metoder somPlasmaskärningellerOxy-Bränsleklippning.

Under-tillverkning av montering:

Skärplåtar svetsas samman för att bilda mindre komponenter. Till exempel:

Lådbalkar:Stålplåtar svetsas till stora, ihåliga rektangulära sektioner för huvudbalken och benen.

Slutvagnar:De komplexa strukturerna som rymmer hjulen och drivenheterna är tillverkade.

Vagnsram:Strukturen som ska bära lyftmaskineriet är byggd.

Huvudmontering och svetsning:

Under-sammansättningar sammanförs i stora jiggar och fixturer för att säkerställa dimensionsnoggrannhet.

DeHuvudbalkmonteras i sektioner (om den är väldigt lång) eller som ett stycke.

DeGantry Benär färdigmonterade.

Detta steg innebär omfattande svetsning, ofta utförd automatiskt av robotsvetsmaskiner för konsekvens och kvalitet. Mycket skickliga svetsare utför kritiska manuella svetsar.

Efter-svetsbehandling och kvalitetskontroll:

Avstressande:Kritiska svetsade strukturer som huvudbalken värms upp i en stor ugn för att lindra inre spänningar som skapas under svetsning, vilket förhindrar förvrängning och sprickbildning.

Icke-destruktiv testning (NDT):Varje kritisk svets inspekteras med metoder som t.exUltraljudstestning (UT)ellerRöntgenundersökningar (röntgenstrålar-)för att hitta dolda defekter.

Dimensionella kontroller:Hela strukturen-laserskannas för att säkerställa att den uppfyller designtoleranserna.

Ytbehandling och målning:

Hela stålkonstruktionen är kulblästrad- för att ta bort rost och fräsavlagringar, vilket skapar en perfekt yta för färgvidhäftning.

Den målas sedan med flera lager av hög-korrosionsbeständig-färg, ofta i en kontrollerad miljö för att säkerställa en felfri finish. Detta är avgörande för den hårda, salta hamnmiljön.



Fas 3: Pre-Assembly & Factory Acceptance Testing (FAT)

Innan transporten monteras kranen delvis på fabriken för att verifiera dess funktion.

Uppförande på fabriksgården:

Gantrybenen och huvudbalken bultas eller svetsas ihop på en testbana för att bilda den kompletta portalstrukturen.

Vagnen, hissmaskineriet och hytten (om någon) är installerade.

Elinstallation:

Elektriker kör tusentals meter kabel, anslutande motorer, sensorer och kontrollpaneler.

Factory Acceptance Testing (FAT):

Kunden besöker fabriken för att bevittna en serie rigorösa tester:

Inga-belastningstester:Alla rörelser (krankörning, vagnskörning, hissning) testas utan belastning för att kontrollera smidig drift, hastighet och bromsfunktion.

Belastningstester:Detta är det kritiska testet. AStatisk belastningstestutförs med en testvikt (vanligtvis 25 % över den nominella kapaciteten) lyft och hållen för att kontrollera strukturell integritet. ADynamiskt belastningstestutförs med den nominella kapaciteten för att testa alla funktioner under arbetsförhållanden.

Säkerhetssystemtester:Alla gränslägesbrytare, nödstopp och larm testas.



Fas 4: Demontering, frakt & byggplats

Demontering och logistik:

Efter att ha passerat FAT, demonteras kranen försiktigt i transportabla sektioner. Huvudbalken skärs i segment, benen separeras etc.

Dessa enorma komponenter lastas på specialiserade-havgående tunga-fartyg för transport till hamnen.

Webbplatsförberedelser:

Medan kranen byggs förbereds kundens plats: det tunga betongfundamentet gjuts och de långa, parallella rälsspåren installeras med extrem precision.

Webbplatsuppförande:

Ett team av specialiserade monteringsingenjörer och tunga kranförare från tillverkaren reser till hamnen.

Med hjälp av stora mobilkranar sätter de ihop RMG på dess permanenta skenor, efter en omvänd sekvens av demonteringsprocessen.

Alla mekaniska och elektriska anslutningar görs om.



Fas 5: Idrifttagning & Site Acceptance Testing (SAT)

Slutkontroller och kalibrering:

Hela systemet är påslaget.

Avgörande är att alla automationssystem är kalibrerade:laserpositioneringssystemen för spridaren, anti-kollisionssensorerna och den automatiska-styrningen är finjusterade- till de faktiska förhållandena på plats.

Site Acceptance Testing (SAT):

En sista testrunda, ofta mer omfattande än FAT, utförs med kunden för att bevisa att kranen fungerar enligt specifikationerna i sin verkliga miljö.

När den är avskriven överlämnas kranen till kunden och förarutbildningen påbörjas.

Verkstadsvy:

Företaget har installerat en intelligent plattform för hantering av utrustning och har installerat 310 set (set) med hanterings- och svetsrobotar. Efter slutförandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningens nätverkshastighet kommer att nå 95 %. 32 svetslinjer har tagits i bruk, 50 är planerade att installeras och automatiseringsgraden för hela produktlinjen har nått 85 %.
