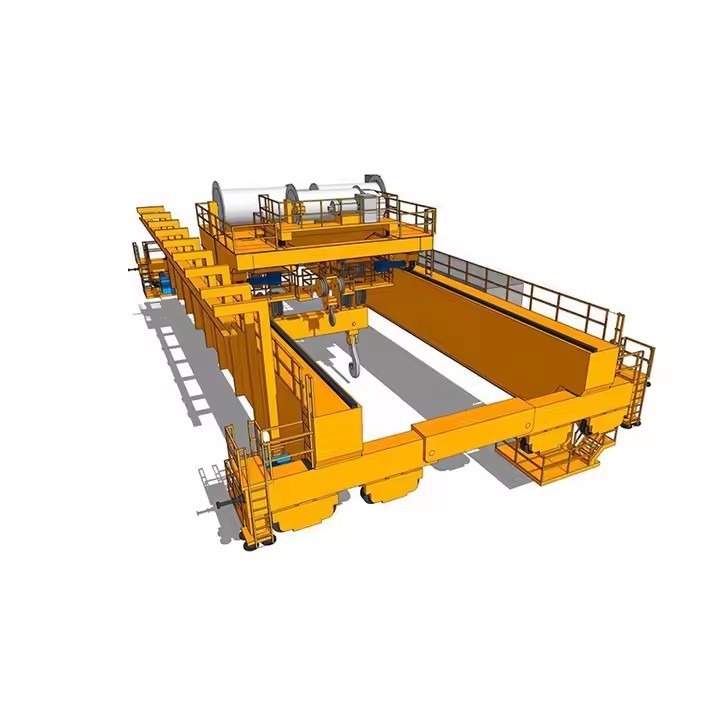

Kran i europeisk

Typer av europeiska kranar

(A) Singelbalande kranar

Kapacitet:Upp till 20 ton

Spänna:Upp till 25 m

Applikationer:Workshops, lager, lätt industriell användning

Fördelar:Kostnadseffektiv, enkel att installera, lämpligt för måttlig lyftning

(B) Dubbelbalande kranar

Kapacitet:5T till 500t+

Spänna:Upp till 40 m

Applikationer:Stålväxter, kraftverk, varv, tung industri

Fördelar:Högre lyfthöjd, bättre stabilitet, längre livslängd

(C) Explosionssäkra kranar (ATEX-certifierade)

Som används ifarliga miljöer(Kemiska växter, oljeraffinaderier, gruvdrift).

DragSparkbeständiga motorer, slutna elektriska system och antistatiska komponenter.

(D) Processkranar (specialiserade applikationer)

Slevtkranar(för smält metall i gjuterier).

Magnetiska och greppkranar(för skrothantering).

Renrumskranar(för halvledare\/farmaindustrier).



Jämförelse: Europeiska kontra kinesiska kranar

Särdrag	Europeisk kran	Kinesisk kran
Standarder	Sv\/fem\/din	GB (kinesiska standarder)
Säkerhet	Överflödiga system, ATEX -överensstämmelse	Grundläggande säkerhetsfunktioner
Precision	Hög (VFD, Servokontroller)	Måttlig
Pris	Högre initialkostnad	Mer prisvärd
Livslängd	25-30+ år	15-20 år



1. Bridge Structure (Main Girders & End Carriages)

(A) Konstruktion av dubbel balk (vanligast i Europa)

Bysare(Svetsat stål, EN 10025 Standard) för tunga belastningar (upp till 500T+).

Trussband(lättare, för långa spann).

Fem 1. 001- kompatibelDesign för trötthetsmotstånd.

(B) Slutbilar (slutvagnar)

Hjul:Forged stål, värmebehandlad (DIN 15018).

Drive Motors:HögeffektivitetIE3\/IE4 -motorer(Siemens, ABB).

Buffertar:Hydrauliska eller polyuretanchockabsorberare.



2. Hissmekanism

(A) Elektriskt trådhiss (vanligt i EU -kranar)

Lyftmotor: Regenerativ bromsning(energieffektiv).

Trumma & rep: Galvaniserat ståltråd (DIN 3055).

Bromssystem:Bromsar med dubbla skivor med dubbla skivor (EN 13155).

Krokblock:Smidd stål,SWL märkt (säker arbetsbelastning).

(B) Kedjelyft (för lägre kapacitet)

Sv 13157- kompatibel(Manuella\/elektriska kedjelyftare).

Som används iworkshops och lätta applikationer.

3. Vagnssystem (Cross Travel)

Vagnsram:Armerat stål medlågavböjning.

Enhetsenhet: VFD-kontrolleradför smidig acceleration.

Hjullager: SKF\/faglagerför långt liv.

4. Runway & Rail System

Runway Beams:Stål (S355JR -klass) elleraluminium (för lätta behov).

Kranskenor: Sv 13674-1 Standard(A55, A65, A100 -profiler).

Järnvägsklämmor:Förhindrar kranrörelse under underhåll.

5. Elektriskt och styrsystem

(A) Strömförsörjning

400V\/50Hz (3- fas)(Standard i EU).

FestsystemellerKabelrulleför kraftleverans.

(B) Kontrollpanelen

PLC-baserad(Siemens, Schneider).

Överbelastningsbegränsare (sv 14492-2 kompatibel).

(C) Operatörsgränssnitt

Pendant Control (ip 65- betygsatt).

Radio Remote (HBC\/Telecrane Brand).

Kabinkontroll (med joystick & pekskärm).

6. Säkerhetskomponenter (uppfyllande)

Komponent	Fungera	Standard
Begränsningsomkopplare	Förhindrar överflyttning	Sv 60204-32
Antikollision	För system med flera kranar	EN 13001
Nödstopp	Minskar omedelbart kraften	EN 13850
Belastningscell	Realtidsviktövervakning	EN 13155
Stormbromsar	Locks Crane i höga vindar	DIN 15018

.

7. Valfria uppgraderingar (europeiska standarder)

Variabla frekvensenheter (VFD)- ABB\/SIEMENS (Slät hastighetskontroll).

Automatisering (IoT -sensorer)- Förutsägbart underhåll, fjärrövervakning.

Explosionssäker (ATEX)- För farliga zoner.

Magnetiska\/greppfästen- För skrot, spolar, bulkmaterial.



Jämförelse: Europeiska kontra asiatiska komponenter

Komponent	Europeisk standard	Asiatiskt alternativ
Stålbjälkar	S355JR (EN 10025)	Q235B (kinesisk GB)
Hissmotor	Siemens\/ABB (IE4)	Generisk (ie2)
Bromsar	Dual-Disc (EN 13155)	Enkelskiva
Kontrollsystem	PLC-baserade (Siemens)	Reläbaserad

​

SKISS

Huvudsaklig teknisk



Viktiga fördelar med europeiska overheadkranar

Överlägsen säkerhetsöverensstämmelse

Vidhäftning avEN 13001, FEM 1.001 och DIN 15018standarder.

DragDubbla bromssystem, överbelastningsskydd och nödstopp(EN 13155).

Hög precision och smidig drift

VFD-kontrollerade motorer(Siemens, ABB) för jerk-fri rörelse.

PLC-baserad automatiseringAktiverar programmerbara lyftvägar.

Energieffektivitet

Ie 4- klassmotorer+ Regenerativ bromsning Minska strömförbrukningen med 15-30%.

LättviktaluminiumbanorFinns för reducerad strukturell belastning.

Extrem hållbarhet

S355JR stålbjälkarSätt 500, 000+ Lastcykler (FEM 1.001 Grupp 4M).

SKF\/faglagerochgalvaniserade trådrep(DIN 3055) för korrosionsbeständighet.

Smarta funktioner

IoT-aktiveradförutsägbart underhåll(Vibrations-\/temperatursensorer).

Anti-sway-teknikför millimeter-precisionspositionering.

Anpassningsalternativ

ATEX-certifieradModeller för explosiva atmosfärer.

-25 examen till +60 examenOperativt intervall (arktiska\/tropiska varianter).





Industri	Användning	Specialfunktioner
Bil	Motor\/kroppsenhet	<5mm positioning accuracy
Stålverk	Slevhantering (upp till 500t)	Värmebeständig hölje + dubbla bromsar
Vindkraft	Turbinbladinstallation	40m + span + stormlås
Farma	Hantering av renrumskomponent	Rostfritt stål + HEPA -filter
Hamror	Containergantries	A100 Rail + 10, 000+ Duty Cycles





1.Design och teknik
Kravens samling:

Lastkapacitet (t.ex. 10T, 50T, 100T, etc.), span, lyfthöjd och operativ miljö definieras.

Anpassningsbehov bedöms, såsom kontrolllägen (hänge, trådlös, stuga) och specialfunktioner (t.ex. antikollision, överbelastningsskydd).

Preliminär design:

Strukturingenjörer och krandesigners skapar kranens ursprungliga design, inklusive huvudstrålen, ändvagn, lyftsystem, vagnssystem, resemekanism och andra komponenter.

Beräkning och simulering:

Belastningsberäkningar utförs för att säkerställa att kranen kan hantera den angivna kapaciteten.

Finite elementanalys (FEA) kan användas för att simulera spänningar och avböjningar i strukturen för att säkerställa säkerhet och stabilitet.

Detaljerad design:

Efter godkännande görs detaljerade ritningar för varje del, inklusive huvudbalken, slutvagnen, lyftsystemet, motorer, styrsystem och säkerhetsfunktioner.

2. Materialupphandling
Rå materialval:

Material av hög kvalitet som stål, legerat stål, smidd stål och elektriska komponenter kommer enligt specifikationer.

Material inspekteras för kvalitetscertifiering och efterlevnad av industristandarder (t.ex. ISO, CE).

Komponentinköp:

Standardkomponenter som motorer, lyftanordningar, kontrollpaneler, gränslägesbrytare och säkerhetsanordningar kommer från tillförlitliga leverantörer.

3. Tillverkning av komponenter
Huvudbalande:

Skärning och svetsning av stålplattor för att bilda bronbalken.

Girderna monteras genom svetsning eller bultningssektioner, vilket säkerställer att den uppfyller den erforderliga styrkan och precisionen.

Slutvagnsenhet:

Slutvagnen är tillverkad och monterad för att hålla kranen på banan.

Hjulmonteringar installeras för att säkerställa smidiga resor längs skenorna.

Hiss- och vagnssystem:

Lyftenheten (elektrisk eller manuell) är monterad, inklusive trumman, trådrep, krok och motor.

Vagnssystemet är byggt för att transportera lyftan över bron, inklusive vagnshjul och drivmekanismer.

Kranens resemekanism:

Kranhjulen är monterade på ändvagnar, vilket säkerställer slät horisontell rörelse.

Drivsystemet är installerat för att styra resehastigheten.

4. Montering av kran
Huvudstråleinstallation:

Den monterade huvudbalken lyfts och placeras på ändvagnar.

Girdern är i linje för att säkerställa strukturell integritet.

Vagn och lyftinstallation:

Vagnssystemet är monterat på huvudbalken och lyftanordningen är monterad på vagnen.

Lastkedjan eller trådrepet installeras och testas för smidig drift.

Resemekanisminställning:

Kranhjulen är monterade och drivmekanismen är ansluten till styrsystemet för horisontell rörelse.

5. Installation av elektrisk och styrsystem
Ledningar och kontrollpaneler:

Kontrollpanelen är installerad och kopplad för att hantera alla kranrörelser (lyftning, vagn, kranresor).

Begränsningsomkopplare, nödstoppknappar och säkerhetslarm är integrerade i styrsystemet.

Motor- och växelinstallation:

Motorer för att lyfta, resa och vagnen är installerade och anslutna till deras respektive växelsystem.

Testning av kontrollsystem:

Kontrollsystem kontrolleras för att säkerställa korrekt integration av pendellstyrning, trådlös fjärrkontroll eller kabinkontrollalternativ.

6. Testning och kvalitetskontroll
Lasttestning:

Kranen genomgår statisk belastningstest (för att kontrollera stabilitet) och dynamisk belastningstest (för att kontrollera driftsprestanda under faktiska arbetsförhållanden).

Överbelastningsskydd och begränsningsomkopplare testas för att säkerställa att de fungerar korrekt.

Säkerhetssystemtestning:

Ljud- och ljuslarm, begränsningsomkopplare, nödstoppknappar och säkerhetsanordningar testas alla för funktionalitet.

Rörelsestest:

Alla rörelser-hoisting, vagnsrörelser, broresor och svängkontroll-testas för smidig drift och precision.

Elektrisk testning:

Alla elektriska komponenter testas för korrekt ledning, jordning och kommunikation mellan system.

Dokumentation och certifiering:

Kranen inspekteras enligt internationella säkerhetsstandarder och genomgår certifiering av relevanta myndigheter (t.ex. CE, ISO).

Testcertifikat för motorer, kranar och belastningstest utarbetas.

7. Slutlig inspektion och målning
Visuell inspektion:

En grundlig inspektion utförs för att säkerställa att kranen uppfyller designspecifikationer och säkerhetskrav.

Målning:

Kranen är målad med högkvalitativa antikorrosionsbeläggningar för att skydda den från miljöförhållanden.

Markering och märkning:

Säkerhetsetiketter, varningar och kapacitetsmarkeringar appliceras på kranen för korrekt identifiering.

8. Leverans och installation
Frakt:

Kranen demonteras försiktigt i transportabla delar (om det behövs) och skickas till kundens plats.

Installation:

Kranen är installerad på plats och alla anslutningar (kraft, mekanisk, kontroll) görs.

Slutlig idrifttagning:

Kranen beställs genom att köra den genom en serie operativa tester för att säkerställa att den fungerar korrekt.

Operatörsträning genomförs, om nödvändigt, för säker och effektiv användning.

9. Stöd efter installation
Kundträning:

Operatörsträning om hur man använder kranen säkert och effektivt.

Underhållsschema:

Tillhandahålla en underhållsplan för kranens fortsatta drift, inklusive regelbundna inspektioner, smörjning och testning.

Support efter försäljning:

Erbjuder reservdelar, felsökning och reparationstjänster.
