Topplöpande brokran



En Top Running Bridge Crane är en typ av traverskran som löper längs fasta skenor installerade på toppen av strukturen (som byggnadens tak eller kranbalkar). Det används ofta i olika industrier för tunga lyft och materialhanteringsapplikationer, särskilt i fabriker, lager och byggarbetsplatser.

Top Running Bridge Crane består av en bro som rör sig längs rälsen, en lyftmekanism för att lyfta laster och en ändtruck som rör sig längs rälsen i vardera änden av bron. Dessa kranar är tillverkade av högkvalitativt stål och byggda för tunga operationer, vilket gör dem hållbara och kan arbeta i tuffa miljöer.

Topplöpande brokranar är konstruerade för att hantera stora laster, ofta över flera ton. De är idealiska för industrier som kräver lyft av tunga maskiner, komponenter eller byggmaterial. Innehåller olika säkerhetsmekanismer som gränslägesbrytare, nödstoppsfunktioner, överbelastningsskydd och anti-kollisionssensorer för att säkerställa säker och tillförlitlig drift.

Top Running Bridge Crane kan användas för olika uppgifter som lastning/lossning, materialtransport och löpande bandoperationer. Den kan manövreras manuellt eller med automatiserade system för mer komplexa operationer. Tack vare det topplöpande systemet kan denna typ av kran spänna över större ytor och utnyttja byggnadens maximala höjd, vilket förbättrar lyftområdet och ökar driftseffektiviteten.

Topplöpande brokranar kräver regelbundet underhåll för att säkerställa att skenorna, motorerna och lyftsystemen förblir i optimalt skick. Underhållskontroller inkluderar inspektioner av rälssystemet, lyftmekanismer och strömförsörjningssystem. Sammanfattningsvis erbjuder en topplöpande brokran en robust och pålitlig lösning för industrier som kräver storskalig materialhantering, och den ger hög kapacitet, hållbarhet och driftsäkerhet. effektivitet vid lyft av tunga laster över stora utrymmen.

Kärnkomponenter: Motor

Ursprungsort: Henan, Kina

Garanti: 1 år

Vikt (KG):4500 kg

Video utgående inspektion: tillhandahålls

Maskintestrapport: tillhandahålls

Hastighet: Enkel/dubbel/frekvensomriktare

Efter garantiservice: Fältunderhåll och reparationsservice

Certifiering: CE ISO GOST

Färg: Kundförfrågan

Balktyp: Enkellåda

Arbetsuppgift:A4

Kapacitet: 3t 5t 10t 15t 20t

Material: Q235B

Kontrollmetod: hängande linjekontroll eller fjärrkontroll



1. Helljus

1) Huvudbalken på en topplöpande brokran är det primära horisontella konstruktionselementet som bär upp vikten av kranens vagn, hiss och lasten den lyfter. Denna balk löper längs kranbrons längd och är monterad på banbalkarna, som är en del av byggnadskonstruktionen.

2) Huvudbalkens nyckelegenskaper:

Material: Vanligtvis tillverkad av stål, vilket ger nödvändig styrka och hållbarhet.

Design: Den är konstruerad för att motstå de påfrestningar och krafter som utövas under drift, inklusive lastens vikt, de dynamiska krafterna från att lyfta och flytta lasten och krafterna från vagnens rörelse.

Form: Ofta en I-balk eller lådbalkskonstruktion, beroende på belastningskrav och kranens spännvidd.

Funktion: Den tjänar till att stödja vagnen och lyftsystemet och möjliggör horisontell rörelse över kranens spännvidd. Vagnen löper längs toppen av huvudbalken, och lyftmekanismen är vanligtvis upphängd i den. Anslutningar: Huvudbalken är ansluten till ändvagnarna (eller ändvagnarna) på vardera sidan, som rör sig längs skenorna som är monterade på byggnadens väggar eller konstruktionsstöd.

Utformningen av helljuset är avgörande för kranens övergripande säkerhet och prestanda. Den måste vara tillräckligt stark för att klara den maximala lastkapaciteten och säkerställa smidig drift över tid.

Lyftsystem

Bro: Den huvudsakliga horisontella strukturen som löper längs toppen av byggnaden eller strukturen. Den stöder hissen och vagnen.

Vagn: En mobil enhet som åker längs bron och bär lyftanordningen. Den rör sig horisontellt över brons längd.

Lyft: Lyftanordningen, ofta utrustad med en krok eller annat tillbehör, som ansvarar för att lyfta och sänka lasten. Lyften rör sig vanligtvis vertikalt längs vagnen för att lyfta och sänka lasten.

Ändlastbilar: De mekaniska enheterna i båda ändarna av bron som gör att bron kan röra sig längs skenorna som är monterade på toppen av byggnadskonstruktionen.

Räls/banor: Spåren monterade i taket eller ovanpå byggnaden där kranens bro rör sig.

Motor och drivmekanism: Motorn som driver både brons horisontella rörelse (längs landningsbanorna) och vagnens rörelse (över bron). Drivmekanismen inkluderar vanligtvis växlar och kedjor som överför kraften från motorn till hjulen på lastbilarna och vagnen.

Styrsystem: Det elektriska systemet eller operatörsgränssnittet som används för att styra kranens rörelser. Detta kan göras via en pendel, fjärrkontroll eller en överliggande kontrollpanel.

Säkerhetsfunktioner: Topplöpande brokranar har ofta inbyggda säkerhetsfunktioner som gränslägesbrytare, nödstoppsknappar, lastbegränsare och antikollisionsanordningar för att säkerställa säker drift.

3.Slutatransport

1) Ändvagnen på en topplöpande brokran är en väsentlig komponent som stöder den övergripande strukturen och gör att kranen kan röra sig längs spåren eller rälsen. Den är placerad i ändarna av kranens bro.

2) Ändvagnsramen ger strukturellt stöd och innehåller andra komponenter. Den är konstruerad för att klara vikten av kranen och lasten som lyfts. Ändvagnen är utrustad med hjul eller rullar som rör sig längs kranskenorna eller spåren. Dessa hjul är vanligtvis gjorda av stål och är designade för hållbarhet och smidig rörelse.

3) Drivsystemet, vanligtvis bestående av en motor och växellåda, ansvarar för att driva fram ändvagnen längs kranskenorna. Den ger den nödvändiga rörelsen för att flytta kranens brygga horisontellt. Ändvagnen är utrustad med ett bromssystem för att kontrollera dess rörelse och garantera säkerhet under drift. Bromsarna kan vara mekaniska, elektriska eller hydrauliska, beroende på kranens design. Ändvagnen är ansluten till brokonstruktionen, som inrymmer lyftmekanismen, vagnen och andra komponenter. Det gör att bron kan röra sig över kranens spännvidd medan den bär lasten.















4. Kranrörelsemekanism

1) Funktionsprincip

Kranens rörelsemekanism är ett komplext system av motorer, växlar, hjul och kontrollsystem som är utformade för att flytta kranen längs banan. Den fungerar genom elektriska motorer som driver hjulen, med ytterligare komponenter som bromsar och ett kontrollsystem för att säkerställa smidig, kontrollerad rörelse.

Kranens färdmotorer ger den nödvändiga kraften för horisontell rörelse. Dessa är vanligtvis elmotorer och varje motor driver ett eller flera hjul. Motorerna är kopplade till växellådor som överför rotationsenergin till hjulen. Växellådan kan kopplas till en kedjedrift, konisk växeldrift eller direktkoppling, beroende på kranens design. Kranen är monterad på hjul som löper längs rälsen (kranbanan) som är fäst vid banan. Dessa hjul gör att kranens brygga kan röra sig smidigt över banan. Drivhjulen drivs av elmotorerna genom växelsystemet, vilket gör att kranen kan röra sig framåt eller bakåt. Det finns vanligtvis två drivhjul, ett på varje sida om bron, men fler kan användas för större kranar.

2) Funktionella egenskaper

Smidig och effektiv rörelse

Kranrörelsemekanismen är utformad för jämn horisontell rörelse längs banans balk. Den använder vanligtvis elmotorer för att driva hjulen, som stöds av kranens vagnstruktur.

Systemet bör minimera ryck eller ojämn rörelse för att säkerställa smidig lasthantering och förhindra belastning på kranstrukturen och lasten som bärs.

Hög belastningskapacitet

Mekanismen måste vara tillräckligt robust för att klara kranens lastkapacitet, som kan variera från flera ton till hundratals ton. Hjulen och rälsen måste vara konstruerade för att motstå de höga krafter som uppstår vid rörelse.

Precisionskontroll

För exakt positionering av laster inkluderar färdmekanismen ofta exakta styrsystem, inklusive frekvensomriktare (VFD) eller servomotorer för jämn hastighetskontroll och positioneringsnoggrannhet.

Det säkerställer att lasten kan flyttas exakt längs kranens bana till olika positioner.

Vändbar rörelse

Kranrörelsemekanismen bör möjliggöra både framåt- och bakåtrörelse för att positionera kranen var som helst längs banan. Den använder vanligtvis en motor i kombination med ett växelsystem för att uppnå denna funktionalitet.

Säkerhetsfunktioner

Antikollisionssystem: Mekanismen kan innefatta sensorer eller gränslägesbrytare som förhindrar kollisioner med ändstopp eller andra strukturer längs banan.

Nödbromssystem: Vid strömavbrott eller andra problem bör mekanismen ha nödbromsar som kan stoppa kranrörelsen på ett säkert sätt.

Överbelastningsskydd: Systemet bör utrustas med överbelastningsdetektorer för att förhindra skador på kranen eller lasten när den maximala kapaciteten överskrids.

Vagnens rörelsemekanism

1) Funktionsprincip

Vagnens rörelsemekanism på en topplöpande brokran fungerar genom att använda en elmotor, växlar och ett drivsystem för att flytta vagnen horisontellt längs broskenorna. Styrsystemet tillåter exakta rörelser och säkerhetsfunktioner säkerställer smidig och säker drift.

Brokranen består av en brokonstruktion (huvudbalken), som löper längs två parallella skenor (placerade på toppen av den bärande strukturen eller byggnaden). Vagnen är monterad på bron och bär lyftmekanismen (vanligtvis en hiss). . Den rör sig horisontellt längs brons längd och placerar lasten för lyft och transport.

2) Funktionella egenskaper

Rörelsekontroll

Vagnen drivs av en elektrisk motor, vanligtvis ansluten till ett växelsystem, vilket möjliggör exakt kontroll av dess horisontella rörelse längs bron. Den fungerar genom att använda ett rälssystem monterat på kranens brygga, vilket ger ett stabilt spår för vagnen att färdas tillbaka och framåt över hela spännet. Rörelsehastigheten är ofta justerbar, vilket möjliggör mjuk acceleration och retardation beroende på lasten som transporteras.

Lasthanteringskapacitet

Vagnen är konstruerad för att bära tunga laster, vars kapacitet bestäms av kranens lyftkapacitet och själva vagnens utformning. Den innehåller ofta lasthjul eller rullar som är i kontakt med kranbryggans spår, vilket säkerställer stabilitet och smidig rörelse av kranen. tunga laster.

Precision och stabilitet

Vagnens rörelser är vanligtvis mycket exakta, vilket är avgörande för uppgifter som kräver exakt positionering av lasten. Den är utformad för att säkerställa minimal svajning av lasten under rörelse, vilket minskar risken för lastinstabilitet och olyckor.

Motorer och drivenheter

Vagnen är utrustad med drivmotorer som driver dess rörelse. Dessa motorer drivs vanligtvis av elektriska system, med varierande spänningar beroende på kranens design och driftskrav. Vagnens motorer är vanligtvis utrustade med bromssystem som möjliggör säker stopp och positionering av vagnen under belastning.

Säkerhetsfunktioner

Mekanismen inkluderar säkerhetsbromsar som aktiveras vid strömavbrott eller i händelse av en nödsituation, vilket förhindrar att vagnen rör sig oväntat. Vissa vagnar har även gränslägesbrytare som hindrar vagnen från att röra sig utanför fördefinierade spårgränser, vilket skyddar både lasten och omgivande infrastruktur .

Styrning och spårning

Beroende på designen kan vissa vagnar ha styrmekanismer som möjliggör kontrollerad svängning och krökt rörelse längs banan, vilket gör att kranen kan användas i mer komplexa layouter. Spårningssystemet säkerställer att vagnen förblir i linje med banan, vilket förhindrar urspårning och minimera slitage.

6.Kranhjul

Kranhjulet på en topplöpande brokran är en kritisk komponent utformad för att stödja och styra kranen längs dess banbalkar. Dessa hjul är robusta, hållbara och konstruerade för att motstå höga belastningar samtidigt som de möjliggör smidig, effektiv rörelse.

Kranhjul är vanligtvis gjorda av högkvalitativt stål eller smidd stål för att säkerställa hållbarhet och slitstyrka. Finns i enkel, dubbel eller flänslös design, beroende på applikation och spårkonfiguration. Precisionsbearbetad för att säkerställa korrekt inriktning och smidig drift. Designad för att hantera stora belastningar beroende på kranens nominella kapacitet. Ofta värmebehandlad för att öka hårdheten och motståndskraften mot slitage och deformation. Många hjul har integrerade eller externa smörjsystem för att minska friktion och slitage.

7.Krankrok

Krankroken på en topplöpande brokran är en avgörande komponent utformad för att säkert lyfta och bära tunga laster. Kroken är den del av kranen där lasten är fäst, vanligtvis via slingar, kedjor eller andra rigganordningar.

Krankrokar för traverser är vanligtvis gjorda av höghållfast smidd stål för att säkerställa styrka och hållbarhet under tunga belastningar. Utrustad med säkerhetsspärrar för att förhindra att lasten glider ut under drift. Klassad till kranens maximala lastkapacitet (t.ex. 5 ton, 10 ton, 50 ton). Vissa krokar kan rotera 360 grader, vilket ger flexibilitet vid placering av lasten.

Fördelar med topplöpande brokranar med krokar

Stabilitet: Placerad ovanför banbalkarna, vilket ger högre lyftkapacitet och minskar belastningen på byggnadskonstruktionen.

Bred täckning: Idealisk för applikationer i lager, verkstäder och monteringslinjer.

Anpassningsbarhet: Krokar kan paras ihop med olika typer av hissar (ellina, kättingtelfer) för att möta specifika behov.

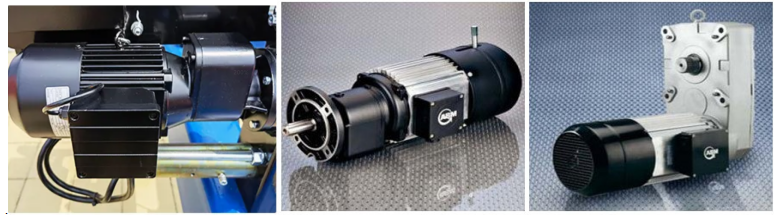

Motor

Motorn i en topplöpande brokran är en kritisk komponent som driver kranens rörelse över banbalkarna och underlättar lyft eller sänkning av laster.

Typer av motorer i brokranar

Resmotorer: Kör kranens horisontella rörelse längs rälsen på banbalkarna.

Lyftmotorer: Styr lyft och sänkning av lasten.

Nyckelfunktioner

Effekt och vridmoment: Motorn måste generera tillräckligt vridmoment för att klara den maximala märklasten och säkerställa jämn acceleration och retardation.

Hastighetskontroll: De flesta moderna brokranar använder frekvensomriktare (VFD) för att reglera motorhastigheten, vilket möjliggör exakt lasthantering och minimerar slitage.

Duty Cycle: Motorer är designade för tunga operationer, ofta kategoriserade under "krandrift" eller "duty class"-standarder (t.ex. FEM- eller CMAA-klassificering).

Bromssystem: Inkluderar integrerade eller externa bromsar för säkert stopp och lasthållning.

.

Ljud och ljus larmsystem & gränslägesbrytare

1) Ljud- och ljuslarmsystem

Ett ljud- och ljuslarmsystem för en topplöpande brokran är en viktig säkerhetsfunktion utformad för att förbättra driftsäkerheten genom att uppmärksamma arbetarna på kranrörelser och potentiella faror.

Ljudlarm (ljudlarm): Avger ett högt varningsljud, såsom en tuta, summer eller siren, för att varna personal i kranens närhet. Har justerbar volym och olika ljudmönster för att skilja mellan rörelsetyper (t.ex. färd, hissning, eller nödsituation).

Visuellt larm (ljuslarm): Inkluderar blinkande eller roterande varningslampor, vanligtvis med ljusa lysdioder för synlighet. Ofta färgkodade (t.ex. rött för fara, gult för försiktighet) för att ge visuella varningar förutom ljud.

2) Gränslägesbrytare

Gränsbrytaren på en topplöpande brokran är en avgörande säkerhetsanordning som förhindrar kranen eller dess komponenter från att färdas över fördefinierade gränser, vilket säkerställer säker drift.

Funktioner

Stoppar färden när kranen når den förinställda max- eller minimigränsen för rörelse:

Broresor: Förhindrar att bron rinner av banan.

Trolley Travel: Stoppar vagnen från att åka för långt på bron.

Lyftrörelse: Förhindrar överlyftning eller översänkning av lasten.

Typer av gränslägesbrytare

Roterande gränslägesbrytare: Övervakar rotationen av lyfttrumman eller motoraxeln. Används vanligen för att kontrollera höjden på lyften (upp/ner).

Gränslägesbrytare för spaktyp: Aktiveras när en mekanisk spak fysiskt kommer i kontakt med vagnen eller bryggan. Används för vagnens eller bryggans rörelsegränser.

10. Säkerhetsanordningar

1. Överbelastningsskyddsenhet

Förhindrar att kranen lyfter laster utöver dess nominella kapacitet.

Använder ofta lastsensorer för att övervaka vikten som lyfts.

2. Gränslägesbrytare

Resegränslägesbrytare: Stoppa kranen från att färdas utanför dess tillåtna räckvidd på banan.

Lyftgränslägesbrytare: Förhindra att krokblocket överlyftas (tvåblockerande) eller sänks för långt.

3. Anti-kollisionsanordningar

Sensorer eller närhetsanordningar för att förhindra kollisioner med andra kranar eller hinder på banan.

4. Nödstoppssystem

En tydligt markerad och lättillgänglig nödstoppsknapp för att bryta strömmen till kranen omedelbart i händelse av en nödsituation.

5. Lastbromsar och lyftbromsar

Lastbromsar: Håll lasten på plats när lyften inte rör sig.

Lyftbromsar: Stoppa lyftrörelsen exakt och säkert.

6. Säkerhetsfunktioner för vajer och kedja

Inkluderar anti-urspårningsanordningar och lämpliga smörjsystem för att förhindra slitage av vajer eller kedjan brott.

7. Överhastighetsskydd

Förhindrar att lyften går ner för snabbt på grund av gravitation eller mekaniska fel.

8. Anti-Sway System

Minskar lastens svängning, vilket säkerställer mer exakta och säkra operationer.

9. Förebyggande av stötbelastning

Hjälper till att minimera effekterna av plötsliga ryck som orsakas av att lyften startas eller stoppas abrupt.

10. Slutstopp och buffertar

Installerad i änden av banan eller bro för att absorbera energi och förhindra att kranen eller vagnen färdas för mycket.



11.Kontrollläge

1. Pendelkontroll

Beskrivning: Operatören styr kranen med hjälp av en trådbunden pendel som hänger från kranen eller hissen. Knapparna på hängsmycken styr lyft-, sänknings- och färdrörelser.

Fördelar: Enkelt och kostnadseffektivt. Ger direkt manuell kontroll.

Nackdelar: Föraren måste följa kranen, vilket kan vara osäkert i farliga miljöer. Begränsat räckvidd på grund av kabellängden.

2. Radiofjärrkontroll

Beskrivning: Kranen manövreras med hjälp av en trådlös handhållen sändare, som skickar signaler till kranens mottagare.

Fördelar: Större rörlighet för föraren. Säkrare drift då föraren kan hålla ett säkert avstånd. Minskar fysisk belastning på föraren.

Nackdelar:Kräver regelbundet underhåll av sändaren. Möjlig störning i områden med många trådlösa enheter.

3. Kabinkontroll

Beskrivning: Operatören sitter i en hytt monterad på kranen, varifrån de har full sikt över arbetsområdet.

Fördelar: Idealisk för tunga operationer. Ger utmärkt sikt och kontroll för exakta operationer.

Nackdelar: Dyrare installation. Begränsad till förarens närvaro i kabinen.

4. Halvautomatisk kontroll

Beskrivning: Kranen utför specifika rörelser eller operationer automatiskt baserat på fördefinierade instruktioner samtidigt som den kräver vissa manuella ingrepp.

Fördelar: Ökad produktivitet. Minskar förarens trötthet.

Nackdelar:Högre kostnad för implementering.Kräver utbildad personal för att hantera systemet.

5. Helautomatisk kontroll

Beskrivning: Kranen är helautomatiserad och arbetar baserat på programmerade instruktioner eller integration med ett industriellt styrsystem.

Fördelar: Maximal effektivitet och precision.

Idealisk för repetitiva uppgifter i tillverknings- eller lagermiljöer.

Nackdelar:Hög initialkostnad.Komplext system som kräver regelbundet underhåll och kunnig personal för felsökning.



12. Skiss







Huvudsakliga tekniska





1. Högre lyftkapacitet

Topplöpande brokranar klarar tyngre laster jämfört med andra typer av kranar. De är designade för att lyfta och transportera stora vikter, vilket gör dem lämpliga för industrier som stål, skeppsbyggnad och tung tillverkning.

2. Maximerat vertikalt utrymme

Eftersom kranen arbetar på skenor som är monterade ovanpå banbalkarna tillåter den maximalt utnyttjande av vertikalt utrymme i en anläggning. Detta är särskilt användbart i byggnader med höjdbegränsningar.

3. Mångsidighet

Dessa kranar är mycket mångsidiga och kan anpassas för att passa specifika operativa behov, inklusive dubbla balkar för extra styrka, speciella hissar och olika kontrollsystem.

4. Bred täckning

Topplöpande brokranar täcker ett större arbetsområde då de kan sträcka sig över breda vikar och ger bättre flexibilitet vid materialhantering.

5. Hållbarhet

Byggda med robusta material och komponenter är de långvariga och kräver minimalt underhåll, vilket gör dem kostnadseffektiva i det långa loppet.

6. Inget hinder på golvet

Eftersom de fungerar ovanför golvet finns det inget hinder på marken, vilket möjliggör bättre förflyttning av arbetare, fordon och annan utrustning.

7. Enkel integration

Topplöpande brokranar kan integreras i befintlig infrastruktur eller designas som en del av nya konstruktioner, vilket gör dem anpassningsbara till olika miljöer.

8. Förbättrad säkerhet

Avancerade säkerhetsfunktioner som antikollisionssystem, överbelastningsskydd och nödstoppsmekanismer förbättrar säkerheten på arbetsplatsen.

9. Energieffektivitet

Moderna topplöpande brokranar är utrustade med energieffektiva motorer och system som minskar strömförbrukningen under drift.

10. Flera konfigurationer

Dessa kranar finns tillgängliga i enkelbalks- eller dubbelbalkskonfigurationer, vilket gör att företag kan välja den bästa passformen för sina operativa krav.





1. Tillverkningsindustrin

Assembly Lines: Används för att flytta råvaror och färdiga varor över produktionsområden.

Maskininstallation: Hjälper till att lyfta och placera tunga maskinkomponenter under tillverkningsprocesser.

2. Lager och logistik

Lastning och lossning: Underlättar effektiv hantering av gods i lagerlokaler.

Lagringsorganisation: Används för att stapla och organisera tunga produkter på ställ eller hyllor.

3. Stål- och metallbearbetning

Hantering av tungmetaller: Används vanligtvis för att flytta stålspolar, ämnen och stora metallplåtar.

Bearbetningsoperationer: Stöder operationer som skärning, bockning och svetsning genom att placera arbetsstycken.

4. Byggbranschen

Materialtransport: Flyttar tunga byggmaterial som balkar och balkar.

Prefabricerad betong: Lyfter och placerar prefabricerade betongsegment för infrastrukturprojekt.

5. Gruvindustri

Materialutvinning: Hanterar transport av malm, sten och andra material.

Underhåll: Lyfter och positionerar gruvutrustning under reparationer eller service.

6. Kraftverk

Turbinunderhåll: Används för att lyfta och transportera turbinkomponenter.

Utrustningshantering: Flyttar generatorer, transformatorer och annan tung utrustning.

7. Skeppsbyggnad

Skrovmontering: Hjälper till att placera stora delar av fartygsskrov.

Utrustningsinstallation: Lyfter och installerar motorer, propellrar och andra fartygskomponenter.

8. Fordonsindustrin

Fordonsmontering: Flyttar stora bildelar som motorer och chassier.

Verktygshantering: Överför formar och formar i produktionsprocesser.

9. Flyg- och rymdindustrin

Flygplansmontering: Lyfter och transporterar flygplanskomponenter som vingar och flygkroppar.

Underhållsverksamhet: Hjälper till att reparera och underhålla flygplan.

10. Pappers- och massaindustrin

Rullhantering: Flyttar stora pappersrullar under produktion och lagring.

Maskinunderhåll: Lyfter och positionerar utrustning under reparationer.





1. Design och teknik

Kundkrav: Samla in detaljerade specifikationer från kunden (lastkapacitet, spännvidd, lyfthöjd, miljö, etc.).

Strukturell design: Skapa strukturella och mekaniska konstruktioner med hjälp av CAD och ingenjörsmjukvara. Säkerställa överensstämmelse med relevanta industristandarder (t.ex. ISO, ASME, FEM).

Elektrisk design: Utveckla det elektriska styrsystemet, inklusive motorer, ledningar och kontrollpaneler.

Lastberäkningar: Utför spännings- och belastningsberäkningar för att säkerställa säkerhet och hållbarhet.

Godkännande: Skicka in design för kundgodkännande innan du fortsätter.

2. Materialanskaffning

Råmaterial: Köp stålplåtar, balkar och andra material av hög kvalitet.

Komponenter: Skaffa nyckelkomponenter som motorer, växellådor, kontrollpaneler, lastbilar och vajer från pålitliga leverantörer.

Kvalitetskontroll: Inspektera material och komponenter för defekter eller avvikelser från specifikationer.

3. Tillverkning

Skärning och formning: Skär stålplåtar och sektioner i storlek med CNC-skärmaskiner, plasmaskärare eller laserskärare.

Svetsning: Svetsa de strukturella komponenterna (t.ex. brobalkar, ändtruckar) enligt strikta kvalitetsstandarder.

Bearbetning: Bearbeta ändtruckarna, hjulen och andra komponenter för att säkerställa exakt passform och inriktning.

Oförstörande testning (NDT): Inspektera svetsar och strukturella delar för defekter med metoder som ultraljud eller radiografisk testning.

4. Montering

Montering av brobalkar: Montera huvudbalkarna, ändbilarna och anslutningsplattorna.

Vagnemontering: Installera lyftanordningen, motorn, trumman och vagnens komponenter.

Elektrisk installation: Installera kontrollpaneler, ledningar, gränslägesbrytare och säkerhetsanordningar.

5. Ytbehandling

Rengöring: Sandblästra eller rengöra alla ytor för att ta bort rost och föroreningar.

Beläggning: Applicera korrosionsskyddande grundfärg och färg enligt driftsmiljön (t.ex. utomhus eller korrosiva miljöer).

6. Testning och kvalitetskontroll

Statisk lasttestning: Testa kranen med en stationär last som överstiger dess nominella kapacitet.

Dynamisk lasttestning: Testa kranen under driftsförhållanden med varierande belastning.

Elektrisk testning: Se till att det elektriska systemet fungerar korrekt, inklusive säkerhetsanordningar och kontroller.

Certifiering: Certifiera kranen för att uppfylla nationella och internationella standarder.

7. Förpackning och leverans

Demontering (om nödvändigt): Demontera kranen till transportabla komponenter.

Förpackning: Packa alla komponenter säkert för transport.

Frakt: Ordna leverans till kundens sida.

8. Installation och driftsättning

Platsförberedelser: Inspektera platsen och se till att alla nödvändiga förberedelser är klara.

Montering: Montera och installera krankomponenterna på platsen.

Justering: Rikta in kranbanorna, hjulen och strukturella delar.

Slutlig testning: Genomför testning på plats för att verifiera funktionalitet och säkerhet.

9. Utbildning och överlämning

Operatörsutbildning: Utbilda kundens team i krandrift och underhåll.

Dokumentation: Tillhandahåll manualer, underhållsscheman och certifieringsdokument.

Överlämning: Slutför projektet och lämna över kranen till kunden.







Populära Taggar: topplöpande brokran, Kina topplöpande brokrantillverkare, leverantörer, fabrik
