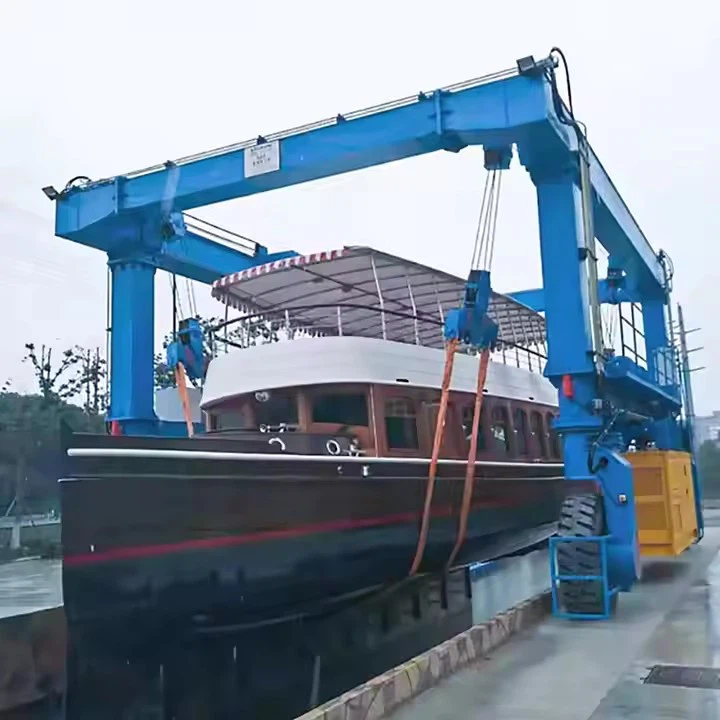

Mobil båtlyft



Nyckelfunktioner:

Kapacitet: Sträcker sig från30 ton till 1 200 ton, med anpassningsbara alternativ.

Rörlighet: Utrustad med360 graders koncentrisk styrningoch diagonala rörelsefunktioner.

Kontrollera: Drivs viafjärrkontroll eller stugamedFullfrekvensomvandlingför precision.

Lyfthastighet: Justerbar (t.ex.0 - 2 m\/min under full belastningupp till5 m\/min lossad).



Tekniska specifikationer

Lyfthöjd: Vanligtvis10–15 meter, men anpassningsbar.

Spänna: Alternativ inkluderar8m, 11m, 15meller skräddarsydd efter båtdimensioner.

Marktryck: Varierar beroende på modell (t.ex.11,5 kg\/m² för 100- Tonkapacitet).

Driftstemperatur: -20 examen till +50 examen, lämplig för hårda miljöer.



Lyftkapacitet 1 - 20 ton
Span (bredd) 3 - 12 meter (justerbar)
Lyfthöjd 3 - 10 meter
Arbetarklass A 3- A5 (lätt till medelstor)
Hisshastighet 0. 5 - 8 m\/min (variabel)
Huvudstråltyp Singel\/Double Girder (Box-typ)
Strömförsörjning 220V\/380V 3- Fas eller manual
Kontrollläge hänge kontroll\/trådlös fjärrkontroll
Elisttyp ELEKTRISK Kedjelyft\/trådrep
Reseenhet manuell push eller motoriserad
Korrosionsskydd Hot-dip galvaniserad eller marin klassfärg
Vindmotstånd upp till Beaufort Scale 6 (för utomhusbruk)
Driftstemp -20 examen till +50 examen







Här är en detaljerad uppdelning av de viktigaste komponenterna i en mobil båtlyftkran, syntetiserad från branschstandarder och tekniska referenser:

1. Strukturell ram
Main Gantry Beams: Dubbel eller enstaka stålbjälkar som bildar överbron, utformad för att sträcka sig över båtens bredd och stödja lyftbelastningar.

Ben\/stöd: Justerbara höjder vertikala kolumner (ofta på gummidäck eller skenor) för rörlighet och stabilitet. Vissa modeller har teleskopiska ben för olika vattendjup.

Korssnänger: Diagonala förstärkningar för att förhindra lateral sväng under lyft.





2. Lyftmekanism
Lyftenhet: Elektriskt eller hydrauliskt vinschsystem (t.ex. trådrep eller kedjelyft) med exakt lastkontroll. Kapaciteterna sträcker sig från 30 till 1 200 ton för marina applikationer.

Spridare bar\/ram: distribuerar lyftkraft jämnt för att förhindra skrovskador. Kan inkludera justerbara armar för olika båtbredd.

Slingar\/remmar: Syntetiska eller stålkablar fästa vid båtens lyftpunkter (t.ex. kölband för yachter).





3. Mobilitetssystem
Gummitrika hjul: Tunga pneumatiska eller fasta däck för smidig rörelse på bryggor\/varv. Vissa modeller erbjuder 360 graders styrning för trånga utrymmen.

Drivmotorer: Elektriska eller hydrauliska motorer som driver hjulrörelse, ofta med variabel hastighetskontroll.

Spår\/järnvägsalternativ: Alternativ till hjul för fastvägsoperationer (t.ex. järnvägsmonterade gantries).



4. Power & Control Systems
Hydraulisk kraftpaket: driver lyft- och mobilitetsfunktioner i hydrauliska modeller.

Kontrollpanel: Fjärrdriven (radio\/trådbunden) eller kabinmonterad med joysticks för lyft-\/resekontroll. Avancerade system inkluderar lastbegränsande sensorer och nödstopp.

Batteri\/hybridsystem: Miljövänliga alternativ som batteridrivna eller hybriddieselelektriska enheter (t.ex. Konecranes RTG-modeller).

5. Säkerhetsfunktioner
Lastceller: Viktövervakning i realtid för att förhindra överbelastning.

Begränsningsomkopplare: Automatiska avgränsningar för lyfthöjd och portur.

Anti-Sway Technology: Stabiliserar belastningar under rörelse (kritiska för känsliga båtar).

Nödbromsar: Fel-säkra system för kraftförlustscenarier.

.

6. Valfria tillägg
Laddningsbehållare: för batteridrivna enheter (t.ex. Konecranes hybrid RTG).

Diagnostiska sensorer: WiFi-aktiverad övervakning för underhållsvarningar.

Anpassningsbara spridare: anpassningsbar för unika skrovformer (t.ex. katamaraner).

SKISS



Huvudsaklig teknisk



Små båtlyftningskranar erbjuder en praktisk och effektiv lösning för hantering av små till medelstora fartyg (vanligtvis 1-20 ton). Dessa kranar används allmänt i marinor, båtgårdar och faciliteter vid vattnet på grund av deras mångsidighet och kostnadseffektivitet. Nedan följer deras viktigaste fördelar och applikationer.



Fördelar med mobilbåtlyftkranar kranar

Rörlighet och flexibilitet

Utrustad medgummitriga hjuleller järnvägssystem, vilket tillåter enkel omlokalisering över bryggor, varv eller marinor.

Vissa modeller har360 graders styrningför manövrering i trånga utrymmen.

Hög belastningskapacitet

Kapabel att lyfta båtar och yachter som sträcker sig från30 till 1 200 ton, vilket gör dem lämpliga för små fritidsbåtar till stora kommersiella fartyg.

Precision och säkerhet

Avanceradhydraulelektriska systemSe till att smidigt lyft och sänkning, minimera skrovspänning.

Integrerade säkerhetsfunktioner somlastceller, anti-sway-teknikochnödbromsarFörbättra operativ säkerhet.

Miljövänliga alternativ

FramkommandeVätebränslecelldrivna modeller(t.ex. DP World's Pilot RTG Crane) minskar koldioxidutsläppen och avger endast ånga under drift.

Kostnadseffektivitet

Eliminerar behovet av permanenta glidways eller torra bryggor, vilket minskar infrastrukturkostnaderna.

Modulära mönster tillåter anpassning för specifika båtstorlekar, optimering av investeringar.



Nyckelapplikationer

Marin underhåll och reparation

Som används ivarvFör att lyfta båtar för skrovinspektioner, målning eller motorreparationer.

Port & Dock Operations

Underlättar lastning\/lossning av fartyg i hamnar, särskilt där fasta kranar är opraktiska.

Yachtklubbar och marinor

Idealisk för säsongsbåtförvaring, överföring av fartyg mellan vatten och förvaringsställ.

Räddning

Distribueras för att återhämta kapslade eller jordade båtar på grund av deras rörlighet och hög kapacitet.

Vattenkraftprojekt

Anpassad för specialiserade uppgifter somTre Gorges -projekt, där precisionslyftning av stora strukturer var kritiskt.



1. Design och teknik

Kravanalys

Förstå klientens specifikationer (lastkapacitet, spänn, höjd, arbetsmiljö etc.).

Bestäm driftsparametrar: lyfthöjd, resehastighet, arbetsfrekvens etc.

Preliminär design

Skapa konceptuella mönster och 3D -modeller.

Välj material baserat på styrka och miljöförhållanden.

Detaljerad teknik

Utveckla detaljerade tekniska ritningar (strukturella komponenter, mekanismer, elektriska system).

Utför stress- och trötthetsanalys för att säkerställa säkerhet.

2. Materialupphandling

Källa högkvalitativa material, inklusive:

Stålplattor och profiler för strukturella komponenter.

Motorer, växellådor och andra mekaniska delar.

Elektriska system och kontrollkomponenter.

Kontrollera material för att säkerställa att kvalitetsstandarder följs.

3. Tillverkning

Strukturell komponenttillverkning

Skär, svetsa och montera stålstrukturerna (huvudbalande, utskjutande armar, ben, etc.).

Se till exakt justering och dimensioner.

Utför ytbehandling (t.ex. skottblåsning, målning) för korrosionsskydd.

Mekanisk församling

Montera mekaniska delar (vagn, lyft, hjul, etc.).

Installera motorer, växellådor och drivsystem.

Elektrisk montering

Installera elektriska komponenter (kontrollpaneler, kablar, sensorer).

Tråd och anslut systemet för att säkerställa funktionalitet.

4. Kvalitetsinspektion

Materiell inspektion

Verifiera materialcertifierings- och genomförandeprover (t.ex. dragprov).

Strukturinspektion

Inspektera svetskvalitet (t.ex. ultraljudstestning).

Se till att dimensionell noggrannhet och ytbehandling.

Församlingsinspektion

Kontrollera justering och funktionalitet för alla delar (mekaniska och elektriska).

Lasttestning

Genomför statiska och dynamiska belastningstester för att säkerställa säker drift.

5. Fabriks acceptansprovning (fett)

Genomföra en omfattande provkörning, inklusive:

Full belastning och överbelastningstester.

Funktionalitet för alla säkerhetsanordningar (t.ex. begränsar switchar, nödbromsar).

Slät drift av vagn, lyftan- och kranresor.

Dokumentresultat och få klientgodkännande.

6. Demontering och förpackning

Demontera kranen i transportabla sektioner.

Packa komponenter säkert för att förhindra skador under transporten.

Etikett och förbered en förpackningslista för effektiv återmontering.

7. Transport

Leverera krankomponenterna till installationsplatsen med lämpliga transportmetoder.

8. Installation och idrifttagning

På plats

Montera strukturella komponenter och mekaniska system.

Installera elektriska system och kontrollpaneler.

Kalibrering och testning

Kalibrera kransystemet för platsspecifika förhållanden.

Utför lastning på plats för att verifiera prestanda.

9. överlämning

Ge utbildning till klientens personal om säker drift och underhåll.

Leverera teknisk dokumentation (användarhandbok, underhållsguide, certifikat).

Få slutgiltigt godkännande och godkännande från klienten.

10. Support efter försäljning

Erbjud garantitjänster och underhållsstöd.

Ge reservdelar och teknisk hjälp vid behov.

Workshop View:

Företaget har installerat en intelligent plattform för utrustningshantering och har installerat 310 uppsättningar (uppsättningar) av hanterings- och svetrobotar. Efter avslutandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningsnätverket kommer att nå 95%. 32 Svetslinjer har tagits i bruk, 50 planeras installeras och automatiseringshastigheten för hela produktlinjen har nått 85%.
