230 ton mobil båtlyftslyftbåt Marine

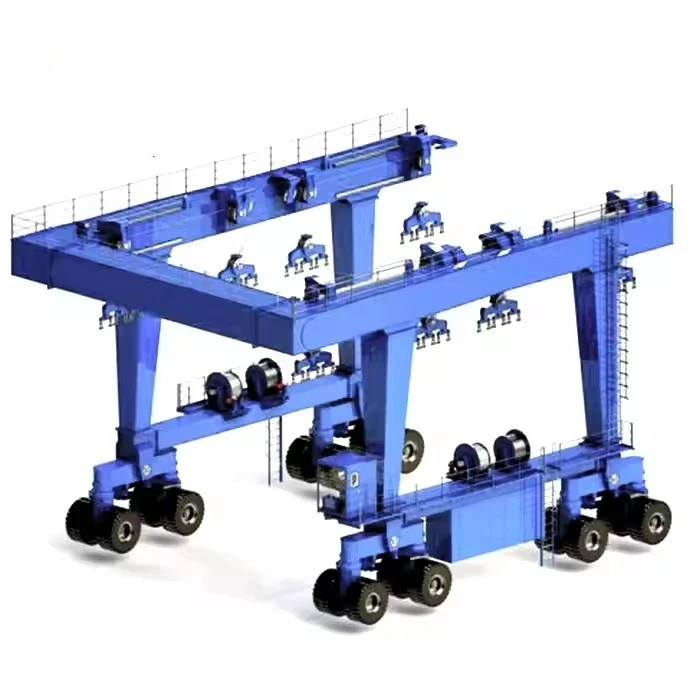

A 230-tons mobil båthissär ett tungt-lyftsystem designat för marina applikationer, som båtvarv, skeppsvarv och marinor. Det möjliggör säker och effektiv hantering, sjösättning och hämtning av stora fartyg, inklusive yachter, kommersiella båtar och militärfarkoster.

Nyckelegenskaper hos en 230-tons mobil båthiss:

Hög belastningskapacitet– Kan lyfta och transportera båtar som väger upp till 230 ton (460 000 lbs).

Rörlighet– Utrustad med hjul eller band för enkel förflyttning runt torrdockor, skeppsvarv eller marinor.

Justerbara remmar/spridarstänger– Säkerställer balanserade lyft och minimerar skrovbelastningen.

Hydraulisk eller elektrisk drift– Ger smidig och kontrollerad lyft/sänkning.

Stabilitets- och säkerhetsfunktioner– Inkluderar stödben, lastsensorer och nödbromsar.

Mångsidighet– Kan hantera olika båtstorlekar och typer (katamaraner, enskrov, etc.).

Vädermotstånd– Ofta byggd med-korrosionsbeständiga material för marina miljöer.

Jämförelse med andra marina lyftlösningar

Lyftkapacitet 230 ton
Spännvidd (bredd) 3 - 12 meter (justerbar)
Lyfthöjd 3 - 10 meter
Arbetsklass A3-A5 (lätt till medelstark)
Lyfthastighet 0.5 - 8 m/min (variabel)
Typ av helljus Enkel/dubbel balk (låda-typ)
Strömförsörjning 220V/380V 3-fas eller manuell
Kontrollläge Pendelkontroll/trådlös fjärrkontroll
Lyft Typ Elektrisk kättingtelfer/lintelfer
Travel Drive Manuell push eller motoriserad
Korrosionsskydd Varm-doppförzinkad eller marin-färg
Vindmotstånd upp till Beaufort skala 6 (för utomhusbruk)
Driftstemperatur -20 grader till +50 grader

A 230-tons mobil båthissär ett tungt-lyftsystem utformat för att hantera stora fartyg för underhåll, lagring eller transport. Nedan är nyckelkomponenterna som vanligtvis finns i en sådan hiss:

1. Strukturella komponenter

Huvudbalkar/ramar– Kraftiga-stålbalkar som stödjer lyftens viktkapacitet.

Hjulaggregat– Kraftiga-hjul (ofta gummi-trötta eller räls-monterade) för mobilitet.

Stödben/stabilisatorer– Utdragbara ben för att ge stabilitet under lyftoperationer.

Tvärbalkar/spridare– Fördela lasten jämnt över lyftpunkterna.

2. Lyftmekanism

Hydraulcylindrar– Ge lyftkraften (vanligtvis synkroniserad för jämnt lyft).

Lyftband/kablar– Kraftiga-syntetselar eller stållinor för att vagga båten.

Krokar och bojor– Fästpunkter med hög-kapacitet för att fästa selar.

Lastceller/sensorer– Övervaka viktfördelningen för att förhindra överbelastning.

3. Power & Control System

Hydraulisk kraftenhet (HPU)– Driver hydraulcylindrarna med pumpar, ventiler och behållare.

Kontrollpanelen– Operatörsgränssnitt (kan vara trådbundet eller trådlöst) för lyft/sänkning.

Synkroniseringssystem– Säkerställer jämna lyft för att förhindra båtskador.

4. Mobilitetssystem

Drivmotorer– El- eller hydraulmotorer för att flytta lyften.

Styrmekanism– Tillåter exakt manövrering (joystick eller fjärrkontroll).

Bromssystem– Säkerställer säker stopp när den står stilla.

5. Säkerhetsfunktioner

Överbelastningsskydd– Förhindrar lyft över nominell kapacitet.

Nödstopp (E-Stopp)– Omedelbar avstängning vid fel.

Anti-tippsystem– Förhindrar att lyften tippar under drift.

Varningslarm/lampor– Varnar personal under rörelse.

6. Valfria tillbehör

Adaptrar för båtvagga– Anpassade stöd för olika skrovtyper.

Fjärrkontroll– Trådlös drift för bättre synlighet.

Självgående-system– För enklare ompositionering.

Korrosionsbeständiga-beläggningar– För marina miljöer.

SKISS

Huvudsaklig teknisk

✅ Fördelar med en 230 tons mobil båtlyft

Fördelar jämfört med traditionella metoder:

Snabbare än reseliftar– Inget behov av en fast kran eller rälssystem.

Mer flexibel än Slipways– Kan placera båtar exakt för förvaring eller transport.

Minskar markutrymmeskrav– Till skillnad från stationära hissar kan mobila lyftar flyttas efter behov.

En 230-tons mobil båthiss (även känd som en reselyft, båtlyftare eller båtportkran) är en specialiserad marinutrustning utformad för att lyfta, transportera, sjösätta och hämta båtar och yachter upp till 200 ton. Det används ofta på skeppsvarv, marinor, båtvarv och hamnar.

Applikationer:

Båtvarvsverksamhet– Sjösättning, dragning och lagring av stora fartyg.

Underhåll av marina– Torrdockning för reparationer, målning eller inspektioner.

Skeppsbyggnad & Reparation– Flytta båtar mellan arbetsstationer.

Militär och kommersiell användning– Hantering av patrullbåtar, färjor och små fartyg.

Produktionsprocessen för en230-tons mobil båthiss (marinlyft)omfattar flera steg, från design och materialval till tillverkning, montering, testning och leverans. Nedan följer en detaljerad uppdelning av den typiska tillverkningsprocessen:

1. Design & Engineering

Kravanalys: Bestäm lastkapacitet (230 ton), lyfthöjd, spännvidd och mobilitetsbehov (räls-monterad eller självgående-).

CAD-modellering: Använd programvara för 3D-design (SolidWorks, AutoCAD) för att skapa strukturella och mekaniska ritningar.

Strukturella beräkningar: Se till att lyftanordningen kan hantera dynamiska belastningar, vindkrafter och korrosionsbeständighet (för marina miljöer).

Regelefterlevnad: Uppfyll standarder somDNV, ABS, ISO eller CEför marin utrustnings säkerhet.

2. Materialanskaffning

Val av stål: Hög-konstruktionsstål (S355, ASTM A572) för balkar, pelare och ramar.

Korrosionsskydd: Marin-beläggningar (galvanisering, epoxifärg) eller komponenter i rostfritt stål.

Hydrauliska/pneumatiska system: Pumpar, cylindrar, slangar och ventiler som är klassade för-hård användning.

Elektriska komponenter: Vattentäta motorer, sensorer och kontrollpaneler (IP66/IP67 klassad).

3. Tillverkningsprocess

A. Strukturell tillverkning

Skärande: CNC plasma/laserskärning för precisionsdetaljer.

Svetsning: Robotsvetsning eller manuell svetsning (MIG/TIG) för -lastbärande fogar; inspekteras via röntgen-/ultraljudstest.

Maskinbearbetning: Borra hål för bultar, axlar och hydrauliska kopplingar.

Ytbehandling: Sandblästring + anti-korrosionsbeläggningar.

B. Mekanisk montering

Hydraulsystem: Installera cylindrar, pumpar och slangar; tryck-test för läckor.

Drivsystem: Montera motorer, växellådor och hjul (om mobila).

Lyftmekanism: Montera synkroniserade lyftarmar eller slingsystem.

C. El- och styrsystem

Kabeldragning: Anslut sensorer, gränslägesbrytare och fjärrkontroller.

PLC-integration: Program för synkroniserade lyft, överbelastningsskydd och nödstopp.

Testning: Verifiera lyhördhet och säkerhetsfunktioner.

4. Kvalitetskontroll och testning

Belastningstestning: Lyft 125–150 % av nominell kapacitet (287,5–345 ton) för att bekräfta strukturell integritet.

Drifttester: Kontrollera lyft-/sänkhastighet, stabilitet och synkronisering.

Miljötester: Exponering för saltspray (om för marint bruk).

Certifiering: Tredje-inspektioner (t.ex. Lloyd's Register, DNV).

5. Leverans & Installation

Transport: Avskaffad för frakt (om stor); återmonteras på-webbplatsen.

Installation: Förankra i skenor eller förbered ett fundament för stationära modeller.

Utbildning: Operatörer utbildade i säkerhetsprotokoll och underhåll.

6. Underhåll & Support

Manuell: Ge riktlinjer för smörjning, hydrauliska kontroller och byte av delar.

Fjärrövervakning: Valfria IoT-sensorer för förutsägande underhåll.

Verkstadsvy:

Företaget har installerat en intelligent plattform för hantering av utrustning och har installerat 310 set (set) med hanterings- och svetsrobotar. Efter slutförandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningens nätverkshastighet kommer att nå 95 %. 32 svetslinjer har tagits i bruk, 50 är planerade att installeras och automatiseringsgraden för hela produktlinjen har nått 85 %.
