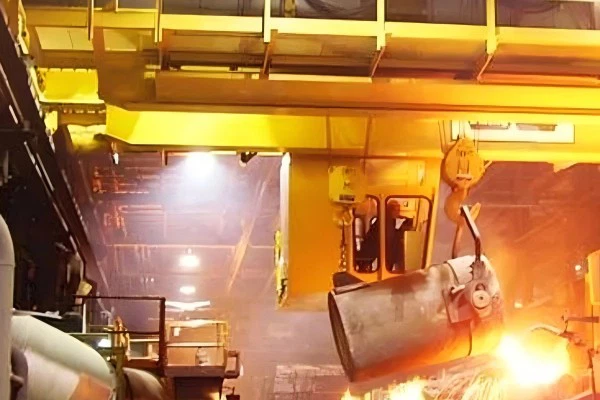

Slev i gjuteriet över huvudet kran

En slev i ett gjuteri -kransystem är en viktig utrustning som används vid metallgjutningsoperationer. Den är utformad för att transportera smält metall från ugnen till hällområdet i gjuteriet. Slevningssystemet fungerar vanligtvis inom en kranstruktur, där det spelar en kritisk roll för att säkerställa säker och effektiv hantering av smälta metaller.



• Kapacitet: 5-500 ton
• Spanlängd: 4-35 M
• Lyfthöjd: 3-50 M
• Arbetstull: A4, A5, A6, A7
• Raged spänning: 220V ~ 690V, 50-60 Hz, 3ph ac
• Arbetsmiljö temperatur: -25 examen -+50 examen, relativ fuktighet mindre än eller lika med 85%
• Kranstyrningsläge: Golvkontroll \/ fjärrkontroll \/ kabinrum





1. Hela setkranen

Hela uppsättningen av en kran för lyftsystemet i en slev i en gjuteri -kran innehåller vanligtvis följande komponenter:

Bridge: Bridge är den horisontella strukturen som sträcker sig över gjuteriet och stöder lyftanvisning och vagn. Den rör sig längs banan.

Runway Beams: Dessa är de stödjande strålarna som leder kranens rörelse. De är vanligtvis installerade längs gjuteriets längd, vilket gör att bron kan resa över.

Vagn: Vagnen är monterad på bron och rör sig längs den. Den bär lyftmekanismen och ansvarar för att transportera sleven till önskad plats.

Lyftan: Lyftan är den primära lyftmekanismen. Den består av en motoriserad vinsch och en trumma som håller lyftkabeln eller kedjan. Lyftan höjer och sänker sleven.

Lyftkrok eller slevtång: Krok- eller slevtångarna är fästen som direkt håller sleven. Levningstång är specifikt utformade för att hantera smält metallhalor säkert och säkert.

Kontrollsystem: Kranen drivs av ett styrsystem som kan vara manuellt, halvautomatiskt eller helautomatiskt. Detta system inkluderar elektriska kontroller, sensorer och säkerhetsmekanismer.

Elektrifieringssystem: Detta inkluderar strömförsörjning, kablar och transformatorer som är nödvändiga för att använda kranens motorer och kontroller.

Motorer och enheter: Dessa driver rörelsen av kranen, vagnen och lyftan. De är ofta elektriska, med specifika krav för höga cykler i gjuterioperationer.

Bromsar och säkerhetsfunktioner: Säkerheten är avgörande för att hantera tung smält metall, så dessa system inkluderar nödstoppknappar, överbelastningsskydd och andra säkerhetsfunktioner för att förhindra olyckor.

Operatörstuga eller hänge kontroll: Operatören kan styra kranen antingen från en stuga som ligger på kranen eller via en hängande kontrollstation.

Begränsningsomkopplare: Dessa säkerställer att kranen inte reser utöver de inställda gränserna för att undvika att skada utrustningen eller orsaka olyckor.

Kylsystem: Eftersom gjuterier hanterar höga temperaturer kan ett kylsystem integreras i kranen för att förhindra överhettning av komponenter som lyftanordningen och motorerna.



2. Main Girder

Huvudbalken på en slev i en gjuteri -kran är en kritisk strukturell komponent som är ansvarig för att stödja och distribuera belastningen på sleven, som används för att hålla smält metall i ett gjuteri. Över huvudkranen är utformad för att flytta sleven från ett område till ett annat inom gjuteriet, vilket säkerställer säker hantering av det tunga och ofta extremt heta materialet.

Här är de viktigaste punkterna om huvudbalken i detta sammanhang:

Design och lasthantering: Huvudbalken är utformad för att motstå de tunga belastningarna på sleven, som kan väga flera ton, och alla smälta metall eller material inuti. Det måste konstrueras för att ge nödvändig styrka och styvhet för att förhindra eventuella fel under drift.

Material: Vanligtvis är huvudbrunnen tillverkad av höghållfast stål för att säkerställa hållbarhet och för att hantera de extrema temperaturerna och vikten den stöder. Materialen som används måste också vara resistenta mot slitage och korrosion, med tanke på den hårda miljön i ett gjuteri.

Strukturell integritet: Huvudbjälken är ofta utformad i en lådformad eller i-strålkonfiguration, vilket ger stabilitet och styrka. Det stöds vanligtvis i varje ände av ändbilar, som gör att kranen kan röra sig längs ett järnvägssystem i gjuteriet.

Värmebeständighet: Med tanke på temperaturen på den smälta metallen i sleven måste balkaren vara utformad för att hantera termisk expansion och motstå höga temperaturer utan vridning eller förlora styrka.

Säkerhetsfunktioner: Girder är en del av ett övergripande säkerhetssystem som inkluderar gränsomkopplare, sensorer och bromsmekanismer för att förhindra att kranen överbelastas eller fungerar.

Underhåll och inspektion: På grund av de tunga belastningarna och hårda arbetsförhållandena måste huvudbalken och kransystemet som helhet genomgå regelbundet inspektion och underhåll för att säkerställa utrustningens säkerhet och livslängd.



3. Lyftsystem

Lyftsystemet för en slev i en gjuteri -kran är en kritisk del av kranens operation, särskilt för att säkert hantera smält metall i industriella gjuterier. Här är en uppdelning av de viktigaste komponenterna som är involverade i lyftsystemet:

1. Kranstruktur:
Overhead Crane: Själva kranen består vanligtvis av en bro, vagn, lyftanvisning och en krok- eller lyftmekanism utformad för specifika uppgifter. I gjuteriet måste kranen motstå extrema temperaturer och tunga belastningar.

Bridge: Den rör sig längs parallella spår på taket och bär vagnen och lyftsystemet.

Vagn: Rör horisontellt längs bron för att placera lyftanordningen direkt över sleven.

2. Lyftmekanism:
Lyftan: Lyftan är en nyckelkomponent i kranen som faktiskt lyfter och sänker sleven. Den innehåller vanligtvis en trumma eller rulle som innehåller lyftkabeln eller repet.

Trådrep\/kedja: Ett starkt, värmebeständigt trådrep eller kedja används för att bära vikten på sleven och smält metall. Trådrepet är utformat för att hantera tunga laster och höga temperaturer.

Krok: Kroken eller lyftfästet är utformad specifikt för att lyfta en slev. Det är vanligtvis en anpassad fästning som passar in i slevens lyftflular eller handtag.

3. Lyftning av slevning\/handtag:
Släskan är utrustad med lyftflular eller handtag, som är fasta punkter som är utformade för att rymma kranens krok för lyft. Dessa luggar är noggrant placerade för att säkerställa en balanserad lyft.

4. Säkerhetsfunktioner:
Belastningsbegränsare: Kranar över huvudet har ofta belastningsbegränsare eller överbelastningsskydd för att säkerställa att lyftsystemet inte överskrider dess nominella kapacitet.

Värmebeständiga komponenter: Lyftsystemkomponenterna, särskilt lyftrep och krok, är vanligtvis tillverkade av värmebeständiga material för att motstå de höga temperaturerna för smält metall.

Anti-Sway-system: Eftersom smält metall är känslig för rörelse, har vissa kranar anti-Sway-teknik för att stabilisera sleven medan den lyfts och flyttas.

5. Kontrollsystem:
Operatörskontroll: Operatörer styr rörelsen för kranen med hjälp av ett hänge eller trådlös kontroll. Precisionskontroll är avgörande för att undvika olyckor och spill av smält metall.

Automation: I vissa avancerade system används automatisering eller halvautomation för att flytta sleven från en plats till en annan med minimal mänsklig ingripande.

6. Specialiserade funktioner:
Sleve tilter (valfritt): I vissa gjuterier är slevtalter integrerade i kransystemet för att hälla smält metall i formar. Lutningsmekanismen aktiveras av kranens lyftsystem för att noggrant kontrollera flödet av smält material.

Värmeskydd: Med tanke på de extrema temperaturerna i ett gjuteri används värmeskärmning eller isolerande material ibland för att skydda kranens mekaniska komponenter från värmestrålningen från sleven.



1. Nyckelkomponenter i lyftsystemet

Lyftsystemet för en slev i en gjuteri -kran består av flera viktiga komponenter, var och en utformad för att arbeta tillsammans för att säkert och effektivt lyfta, transportera och sänka tunga smälta metallslingor. Huvudkomponenterna inkluderar:

Lyftmekanism:

Detta är den primära lyftkomponenten, bestående av en motor, växellåda, trumma och trådrep eller kedja.

Det ansvarar för att lyfta och sänka sleven, vanligtvis genom vertikal rörelse.

Trådrep eller kedja:

Detta ansluter lyfttrumman till lyftkroken och ansvarar för att överföra lyftkraften.

Trådrep används oftast på grund av deras styrka och flexibilitet.

Lyftkrok eller slev krok:

Kroken är utformad för att säkert fästas på sleven, ofta med specialfunktioner som en kläm- eller låsmekanism.

Vissa slaggar använder en speciell krok med en roterande eller lutande mekanism för kontrollerad hälla.

Vagn och bro:

Vagnen rör sig längs bron (kranens horisontella stråle) och drivs av motorer och hjul.

Vagnen flyttar lyftsystemet till önskat läge över sleven.

Bridge Crane:

Bridge Crane tillhandahåller horisontell rörelse över gjuteriet, vilket möjliggör exakt placering av sleven för transport, lyft och hälloperationer.

Det drivs vanligtvis av motorer och skenor som gör att den kan röra sig längs gjuteriets längd.

Kontrollsystem:

Kontrollsystemet inkluderar kranoperatörens konsol, knappar eller joysticks för att kontrollera rörelsen av kranen, lyftanordningen och vagnen.

Avancerade system kan inkludera belastningsövervakning, säkerhetslås och automatiska kontrollfunktioner.

Motvikt:

Vissa slevlyftsystem använder motvikter för att balansera belastningen, vilket säkerställer stabilitet och smidig drift av kranen.

Säkerhetssystem:

Överbelastningsskyddssensorer för att säkerställa att systemet inte lyfter mer än dess nominella kapacitet.

Anti-sway-system som minskar svängningen av sleven under rörelse.

Nödstopp och begränsar switchar för säkerhet.

Slevrotation eller lutningsmekanism (valfritt):

Vissa slevkranar är utrustade med en lutande eller roterande mekanism som gör att sleven kan tippas för att hälla smält metall säkert.

Detta kan involvera hydrauliska eller elektriska ställdon.

2. Arbetsprinciper

1. Hissmekanism
Lyftmekanismen är hjärtat i lyftsystemet. Den består av en motor, växlar, trummor och rep eller kedjor för att lyfta sleven. Lyftan ger vertikal rörelse för sleven, antingen lyfter den till ett högre läge eller sänker den till en lägre.

Motor: En motor driver lyftsystemet, som vanligtvis är elektriskt.

Växellådan: Motorns rotationshastighet reduceras med en växellåda för att ge kontrollerad lyft.

Trumma och rep\/kedja: Trumman slingrar repet eller kedjan, som är fäst vid sleven, vilket underlättar dess rörelse. Denna installation säkerställer exakt kontroll av slevens höjd.

2. Vagn och bromekanism
Släskan flyttas horisontellt över gjuteriet med vagnen och bridge -systemet.

Bridge: Bridge går längs två skenor monterade på gjuteriets tak. Det gör att sleven kan flyttas från en punkt till en annan horisontellt.

Vagn: Vagnen är monterad på bron och rör sig längs broskenorna. Vagnen ger horisontell rörelse i vinkelrätt riktning till bron, vilket gör att sleven kan placeras exakt var den behövs.

3. Slödkrokar och slingor
En specialiserad krok eller lyftsele används för att ta tag i sleven säkert. Kroken är fäst vid sleven genom en lyftpunkt, och den har vanligtvis en låsmekanism för att förhindra oavsiktlig avskiljning.

4. Slutvagnar

I en gjuteri -kran är slutvagnarna på sleven kritiska komponenter utformade för att stödja och flytta sleven, som används för att transportera smält metall i gjuteriet. Slutvagnar är placerade i båda ändarna av kranbron och möjliggör lyftning, sänkning och horisontell rörelse. Här är en uppdelning av deras funktion:

Struktur och funktion:

Slutvagnar stöder huvudmöte -mekanismen, som inkluderar slevkroken och lyftsystemet.

Dessa vagnar är vanligtvis utformade för att vara robusta och kunna motstå de extrema förhållandena i ett gjuteri, inklusive höga temperaturer, tunga belastningar och intensiv mekanisk stress.

Rörelse:

Slutvagnarna är utrustade med hjul eller rullar som gör att de kan röra sig längs kranskenorna. De är utformade för att röra sig med precision och stabilitet.

De har vanligtvis drivmotorer för att underlätta rörelse och är kopplade till kranskontrollsystemet för samordnad drift.

Säkerhetsfunktioner:

Säkerhetssystem som överbelastningsskydd, begränsningsomkopplare och nödstoppfunktioner är införlivade för att säkerställa säker och pålitlig drift, särskilt i sådana farliga miljöer.

Materialval:

Slutvagnar och andra delar av kranen är ofta gjorda av höghållfast stål eller andra material som kan hantera de extrema temperaturerna och vikten av smält metallhalor.

Anpassning:

I vissa fall kan utformningen av ändvagnar anpassas för att rymma specifika slevstorlekar, lyftkapacitet och gjuteri -layouter.



5. Crane Traveling Mechanism

Kranens resemekanism för en slev i en gjuteri -kran är en väsentlig del av kranens design. Det ansvarar för att flytta sleven, som används för att hålla smält metall i gjuterier, från en station till en annan, till exempel från ugnen till gjutningsområdet. Här är en uppdelning av de viktigaste komponenterna och principerna involverade:

1. Bridge mekanism:
Bridge Girder: Detta är den huvudsakliga horisontella stödstrukturen som sträcker sig över spåren i gjuteriet. Den rör sig horisontellt längs järnvägssystemet.

Resande vagn: Vagnen är den del av kranen som rör sig längs bron -balk. Den har vanligtvis lyftmekanismen fäst vid den för att höja eller sänka sleven.

2. Järnvägssystem:
Kranen reser längs ett järnvägssystem på marken, som läggs längs gjutergolvet. Järnvägssystemet är vanligtvis monterat på byggnadens grund för att säkerställa stabilitet och noggrannhet under resor.

3. Hissmekanism:
Lyftan är ansvarig för att lyfta och sänka sleven. Den är vanligtvis fäst vid vagnen och drivs av en elmotor. Hissanordningen använder ett rep eller kedja för att lyfta sleven.

4. Resemekanism:
Drivsystem: Kranens drivsystem drivs av motorer, som ger den kraft som krävs för att flytta kranen längs rälsen. Det finns vanligtvis separata motorer för horisontell rörelse (broresor) och vagnsrörelse (korsresor).

Rörelsekontroll: Kranen styrs av en kombination av joysticks, knappar eller fjärrkontrollsystem. Rörelsen är noggrant synkroniserad för att undvika instabilitet eller olyckor, särskilt med tanke på den tunga och smälta metallen.

5. Ladda hanteringssystem:
Släskan är vanligtvis utrustad med ett kläm- eller lyftsystem för att säkert hålla sleven på plats medan den flyttas. Slås är ofta upphängda från en krok eller specialdesignad lyftanordning som kan hantera den extrema temperaturen och vikten av smält metall.

6. Säkerhetsfunktioner:
Begränsningsomkopplare: För att förhindra överflyttning installeras begränsningsomkopplare för att stoppa kranen vid förutbestämda positioner.

Bromssystem: Dessa används för att kontrollera och stoppa kranens rörelse smidigt. De är avgörande för att kontrollera rörelsen, särskilt när de hanterar så tung och smält metall.

Nödstoppsystem: Detta system är byggt för att stoppa kranens rörelse omedelbart i en nödsituation för att förhindra olyckor.

Anti-sway mekanism: Detta hjälper till att minska all svängning av sleven under rörelse, vilket kan vara farligt i gjuterier.

7. Hastighetskontroll:
Kranens resor och lyfthastigheter kan kontrolleras för att möjliggöra exakt placering av sleven. Detta är avgörande för att säkerställa smidiga operationer, särskilt när man överför smält metall.



6. Vagnsträngsmekanism

I en gjuteri -kran är vagnen som korsar mekanismen en väsentlig del av kranens system, vilket möjliggör exakt horisontell rörelse av sleven, som vanligtvis används för att bära smält metall. Här är en uppdelning av mekanismen:

1. Vagnstruktur:
Vagnen är en horisontell plattform som körs på en uppsättning skenor längs kranens huvudstråle. Den är utformad för att bära sleven och underlätta sin rörelse över gjuteriet.

Släskan är fäst vid krankroken eller lyftmekanismen, vilket gör att den kan flyttas horisontellt såväl som lyft och sänks vertikalt.

2. Traversing Mechanism:
Vagnsträngsmekanismen gör det möjligt för kranvagnen att röra sig längs kranstrålens längd. Detta uppnås genom att använda ett motoriserat drivsystem, som ofta består av en elmotor, växellådor och remskivor eller kedjor.

Rörelsen av vagnen styrs vanligtvis av en variabel frekvensdrivning (VFD) eller ett liknande styrsystem som möjliggör finjusteringar i hastighet och riktning.

3. Drivsystem:
Drivsystemet består vanligtvis av växlade motorer som driver hjulen eller kedjehjulen på vagnen, vilket får det att röra sig längs skenan. Motorn är ofta ansluten till vagnen via kedjedriver eller växlade hjul, vilket säkerställer smidig och tillförlitlig rörelse.

Vagnen är utrustad med hjul som körs på kranens järnvägsspår. Dessa hjul är utformade för att hantera belastningen och vibrationerna som skapas av slevens vikt.

4. Kontrollsystem:
Vagnens korsande verkan styrs genom en joystick eller hängande kontroll av kranoperatören. Kontrollsystemet är utformat för att tillhandahålla exakta rörelser för att säkerställa att sleven är säkert placerad på önskad plats i gjuteriet.

En begränsningsomkopplare eller kodare används för att upptäcka vagnens läge, vilket säkerställer att den stannar vid rätt punkt och förhindrar överflyttning.

5. Säkerhetsfunktioner:
Mekanismen innehåller bromssystem för att hålla vagnen på plats när den inte är i rörelse, särskilt när man hanterar tung smält metall i sleven.

Dessutom kan sensorer och säkerhetslås installeras för att upptäcka eventuella fel eller osäkra förhållanden, vilket säkerställer en säker drift av kranen.

6. Lasthantering:
Lavens belastning påverkar den korsande mekanismen, eftersom kranen måste hantera olika belastningar samtidigt som man säkerställer smidig vagnsrörelse. Det genomgående hastigheten och styrsystemet måste justeras för att säkerställa att sleven förblir stabil under rörelsen.



7. Kranhjul

Kranhjulet på en slev i en gjuteri -kran spelar en kritisk roll i kranens drift. I ett gjuteri används dessa kranar för att lyfta och transportera smält metall, såsom stål eller järn, i slev. Kranhjulssystemet är en viktig del av kranens lyft- och resemekanismer. Här är en uppdelning av dess betydelse:

BOLIGA KAPITAL: Kranhjulen måste ha en hög bärande kapacitet eftersom de stöder slevens vikt, vilket kan vara extremt tungt på grund av den smälta metallen.

Värmebeständighet: På grund av de höga temperaturerna i gjuterier måste kranhjulen vara gjorda av material som tål värme och värmepansering. Stål- och andra värmebeständiga legeringar används vanligtvis.

Hållbarhet: Dessa hjul måste vara mycket hållbara på grund av den kontinuerliga operationen i hårda miljöer. De måste motstå slitage, liksom påverkan från lasten.

Slät drift: Hjulen är monterade på skenor, som bör vara perfekt inriktade för att säkerställa smidiga resor av kranen. Ett fel i hjulsystemet kan resultera i ojämn belastningsfördelning eller till och med kranfel.

Säkerhet: Kranhjulet måste också vara utformat för att minimera riskfaktorer, såsom avspänning eller fel, vilket kan orsaka olyckor i gjuteriet där smält metallhantering är kritisk.



8. Crane Hook

Krankroken på en slev i en gjuteri -kran är en kritisk komponent som används för att lyfta och transportera smälta metallhalor, som är tunga och extremt heta. Kroken är utformad för att motstå höga temperaturer, tunga belastningar och gjuteriets hårda miljö.

Här är några viktiga detaljer om krankroken för en slev i en overheadkran:

Material: Kroken är vanligtvis tillverkad av höghållfast legeringsstål eller värmebeständigt stål för att motstå de extrema förhållandena i gjuteriet, inklusive höga temperaturer och frätande element. Ibland är krokar belagda med ett värmebeständigt material för att ytterligare skydda dem.

Design: Kroken har vanligtvis en specialiserad form för att säkert hålla sleven. Det kan inkludera en säkerhetsfast eller en låsmekanism för att förhindra att sleven glider under transport.

Kapacitet: Krankrokens kapacitet måste matcha slevens vikt, som kan variera beroende på gjuters verksamhet. Slå kan variera från flera ton till hundratals ton i vikt.

Isolering och säkerhet: Vissa slevkrokar är utrustade med isolering för att förhindra värmeöverföring från den smälta metallen till kranen och kroken. Dessutom införlivas säkerhetsfunktioner såsom överbelastningsskydd och sensorer för att upptäcka krokposition och belastning.

Underhåll: Dessa krokar kräver regelbunden inspektion och underhåll på grund av de spänningar de tål. Med tiden kan de drabbas av slitage eller värmeskador, vilket kan minska deras styrka och funktionalitet.



9. Motor

Motorn på en slev i en gjuteri-kran är vanligtvis en högeffektmotor som är utformad för att hantera de tunga belastningarna förknippade med lyftande metall och andra tunga material i gjuteriet. Dessa motorer är kritiska för en smidig drift av den över huvudkranen, vilket säkerställer att den kan lyfta, röra sig och placera sleven med precision och säkerhet.

Motorns nyckelfunktioner för en slev i en gjuteri -kran inkluderar:

Högt vridmoment och kraft: Motorn måste generera tillräckligt med vridmoment för att lyfta och manövrera sleven, vilket kan vara ganska tungt, särskilt när den innehåller smält metall.

Explosionsbevis eller flamskydd: På grund av den potentiellt farliga miljön i ett gjuteri (t.ex. smält metall, damm och extrema temperaturer) är motorn ofta utformad för att vara explosionssäker eller flamsäker för att förhindra gnistor och bränder.

Kylsystem: gjuterier kan vara extremt varma, och motorn kan kräva ett avancerat kylsystem för att förhindra överhettning. Detta kan inkludera luft- eller vattenkylningssystem.

Tung design: Dessa motorer är byggda för kontinuerlig drift och tål hårda förhållanden, inklusive damm, höga temperaturer och tunga belastningar.

Kontroll och övervakning: Motorn är vanligtvis en del av ett integrerat styrsystem som gör det möjligt för operatörerna att exakt kontrollera hastigheten, riktningen och läget på sleven.

Säkerhetsfunktioner: Eftersom arbetet involverar smält metall är säkerhetsmekanismer som överbelastningsskydd, nödstoppfunktioner och begränsningsomkopplare avgörande för att säkerställa säker drift.



10. Ljud- och ljuslarmsystem och begränsningsomkopplare

1.Sound och Light Alarm System:
Ljud- och lätta larmsystemet i en gjuteri -kran används för att varna operatörer och personal om potentiella faror eller kritiska förhållanden under kranoperation.

Ljudlarm: Vanligtvis ett högt horn eller summer, det används för att varna arbetare i närheten av potentiella faror, såsom kranen som rör sig i en farlig zon eller en nödsituation som utrustningens fel eller överbelastning.

Lättalarm (strobelens ljus): Ett blinkande ljus, ofta i ljusa färger som rött eller gult, fungerar som en visuell signal för att varna operatörer och annan personal i området för kranens status eller när ett osäkert tillstånd uppstår.

Vanliga användningsfall:
När kranen håller på att lyfta eller sänka tunga laster.

När kranen rör sig nära farliga områden eller hinder.

Under underhåll eller nödavstängningar.

Indikerar ett överbelastningsstillstånd eller mekaniskt fel.

2. Begränsningsomkopplare:
En gränsomkopplare används för att övervaka kranens position och rörelse och dess komponenter, vilket säkerställer att kranen inte överskrider förinställda gränser och därmed förhindrar olyckor eller skador.

Funktioner:
Slut-of-rese-gränsomkopplare: Dessa förhindrar kranen från att resa utöver dess utsedda intervall (t.ex. inte rör sig för långt till vänster eller höger eller upp\/ner). Detta är viktigt för att undvika kollisioner med strukturer, annan utrustning eller hinder.

Lastbegränsande omkopplare: Dessa sensorer övervakar belastningen på kranen, vilket säkerställer att den inte överskrider den nominella kapaciteten. Om lasten är för tung, aktiverar omkopplaren ett larm eller hindrar kranen från att lyfta ytterligare.

Överbelastningsdetektering: Om kranen lyfter en belastning som överskrider den säkra gränsen, aktiverar gränsomkopplaren en signal (vanligtvis ansluten till ljud- och ljuslarmsystemet) för att varna operatören.



11. Säkerhetsenheter

1. Lastbegränsare
En lastbegränsare säkerställer att kranen inte överskrider sin säkra lyftkapacitet. Detta förhindrar överbelastningsförhållanden som kan orsaka kranfel eller olyckor.

2. Överbelastningsskyddssystem
Ett överbelastningsskyddssystem är utformat för att automatiskt stoppa kranoperationen om lasten överskrider den maximala nominella kapaciteten. Det hjälper till att förhindra farliga förhållanden från att utvecklas, till exempel överbelastning eller tippning av kranen.

3. Levningsbegränsare
Den här enheten styr lutningsvinkeln på sleven och säkerställer att den inte lutar för långt eller för snabbt, vilket kan leda till spill eller olyckor.

4. Anti-Sway Control
Anti-sway-system används för att minimera svängningsrörelsen i sleven under transporten, vilket förhindrar att den smälta metallen spillas eller stänk, vilket kan utgöra allvarliga risker.

5. Temperatursensorer
Temperatursensorer är viktiga i gjuterier där smält metall hanteras. Dessa sensorer övervakar temperaturen på sleven för att säkerställa att den inte överskrider säkra gränser, vilket förhindrar skador på kranen och sleven eller, mer kritiskt, förhindrar överhettningsolyckor.

6. Nödstoppknapp
En stor, lättillgänglig nödstoppsknapp är avgörande för att snabbt stoppa kranoperationer vid en nödsituation, såsom utrustningsfel eller detektering av säkerhetsrisk.

7. Säkerhetsbromsar
Lyftmekanismen för kran och slev kan vara utrustad med automatiska säkerhetsbromsar för att stoppa rörelsen vid fel eller fel i det primära lyftsystemet.

8. Säkerhetskrokar
Speciella säkerhetskrokar eller mekaniska låssystem är utformade för att säkert fästa sleven på krankroken, vilket förhindrar oavsiktlig frigöring under lyft eller transport.

9. Vind- och miljösensorer
I vissa gjuterier kan miljöförhållanden som vind påverka krandrift. Vindsensorer kan upptäcka osäkra vindhastigheter, och systemet kan automatiskt stoppa kranrörelser under sådana förhållanden för att förhindra olyckor.

10. Varning och larmsystem
Hörbara och visuella varningssystem är integrerade i kranen för att varna arbetare om pågående rörelser, högtemperaturförhållanden eller andra potentiella faror.

11. Operatörsutbildning och säkerhetsanordningar
Förutom de mekaniska och elektroniska säkerhetsenheterna är omfattande operatörsträning viktigt. Operatörer bör vara bekanta med de korrekta hanteringsförfarandena för slev och säkerhetsprotokoll bör alltid följas.



12. Kontrollläge

1. Manuell kontroll
Operatörsdriven: Kranoperatören styr manuellt slevens rörelse med hjälp av en joystick eller kontrollknappar.

Kranrörelser: Operatören har direkt kontroll över lyftning, resor och lutning av sleven för att placera den korrekt.

Typisk användning: Används när operatören behöver full kontroll över slevens hantering, vanligtvis i mindre gjuterier eller för specialoperationer.

2. Semi-automatisk kontroll
Förprogrammerade inställningar: Kranen kan programmeras med fördefinierade positioner och rörelser för slevhantering.

Operatörsbistånd: Operatören har fortfarande kontroll men kan använda systemets automatiserade funktioner för att hjälpa till att placera sleven vid specifika punkter.

Typisk användning: I gjuterier som behöver en balans mellan manuell kontroll och automatisering för effektivare slevhantering.

3. Hela automatisk kontroll
Automatiserad slevhantering: I ett helt automatiserat system är kranen utrustad med sensorer, ställdon och ett styrsystem som gör att det kan utföra uppgifter som att lyfta, luta och flytta sleven utan manuell ingripande.

Programmerbar logikstyrenhet (PLC): Kranens rörelser styrs av en PLC, som kan hantera komplexa uppgifter som att synkronisera rörelser och säkerställa exakt positionering.

Säkerhetsfunktioner: Automatiserade system har vanligtvis flera säkerhetsfunktioner såsom överbelastningsskydd, kollisionsdetektering och positionsåterkoppling för att säkerställa säker och korrekt hantering av sleven.

Typisk användning: gjuterier med höga produktionsvolymer, vilket kräver effektivitet och konsistens vid slevhantering.

4. Fjärrkontroll
Operatörens säkerhet: Kranen kan styras via en fjärrkontroll, vilket gör att operatören kan flytta sleven från ett säkert avstånd, särskilt i områden med hög värme eller farliga material.

Kontrollflexibilitet: Detta läge kan erbjuda full manuell kontroll men från en säker position, vilket minskar risken för skada på operatören.

Typisk användning: I gjuterier med hög risk eller miljöer där operatörens säkerhet är en prioritering.

5. Levningssystem
Exakt rörelse: Vissa avancerade system använder laser- eller kamerabaserade positioneringssystem för att exakt placera sleven i förhållande till ugnen eller formarna.

Integration med ugnskontroll: sleven kan integreras i ugnskontrollsystemet, vilket säkerställer att det är korrekt placerat och anpassat för metallhällning eller andra operationer.





13. Skiss









• Effektiv materialhantering: slev används för att transportera smält metall från ugnar till gjutningsområden. Över huvudkranar med slev att hjälpa till att säkert och effektivt flytta stora mängder smält metall utan att kräva manuellt arbete, vilket minskar risken för olyckor.
• Säkerhet: Hantering av smält metall är farlig, men med ett kransystem för över huvudet kan sleva drivas på distans, vilket minimerar risken för arbetarna. Släskan lyfts och placeras säkert, vilket minskar chansen för spill eller exponering för höga temperaturer.
• Förbättrad produktivitet: Kranar med överhead med slev tillåter kontinuerligt, automatiserat materialflöde i ett gjuteri, vilket förbättrar produktionsprocessernas totala effektivitet. Detta resulterar i snabbare behandlingstider och hjälper till att uppfylla produktionsmålen.
• Anpassning för olika kapaciteter: slev kan anpassas i storlek och kapacitet för att hantera olika mängder smält metall, tillgodoser de specifika kraven i gjuteriet.
• Exakt kontroll: Kranar som är utrustade med slingor ger exakt kontroll för att lyfta och hälla smält metall. Operatörer kan justera kranens hastighet och rörelse och säkerställa noggrannhet när man häller metall i formar.
• Reducerat slitage: Att använda slaggar i kranssystem minskar manuellt arbete, vilket minimerar mänskliga fel och mekaniska slitage förknippade med ofta manuell hantering.
• Förbättrad flexibilitet: Kranar med över huvudet med slev kan integreras i olika gjuteri -layouter, vilket gör att de kan hantera flera uppgifter, såsom att hälla, överföra och till och med rengöring.





• Smält metalltransport: Sleven används för att bära smält metall från ugnen till formen. Detta kräver att sleven är tillräckligt stark för att motstå höga temperaturer och tunga belastningar. Över huvudkranen ger den rörlighet som behövs för att flytta sleven med smält metall säkert över gjuteriet.
• Precisionshantering: Över huvudkranar som är utrustade med slev är utformade för att hantera tunga, vätskebelastningar. Kranoperatören kan kontrollera rörelsen exakt och säkerställa att sleven placeras exakt över formar eller andra nödvändiga områden i gjuteriet.
• Säkerhet: Över huvudkranar med slevt hjälper till att säkerställa säker transport av smält metall, vilket är extremt farligt. Släskan har vanligtvis skyddande funktioner som ett värmebeständigt foder för att förhindra olyckor och underlätta kontrollerad hälla.
• Effektiv produktionsprocess: Att använda en kran med slev tillför att smält metall överförs effektivt, vilket minskar driftsstopp och ökar gjuteriets totala produktivitet. Kranens förmåga att flytta stora volymer metall snabbt och säkert är avgörande för att uppfylla produktionsmålen.
• Vikt och lastkapacitet: Gjuteriförlopp kan bära tusentals kilo smält metall, och den överliggande kranen måste kunna hantera dessa tunga belastningar. Kranar är speciellt utformade för att stödja sådan vikt, med förmågan att lyfta, luta och hälla sleven vid behov.
• Slevrotation och hälla: En del slev i huvudkransystem är utrustade med mekanismer som möjliggör rotation, vilket möjliggör exakt hälla i formar. Kranen underlättar detta genom att tillhandahålla nödvändig rörelse och kontroll.





1. Designsteg
Belastningsbedömning: Krankonstruktionen är baserad på tyngdens vikt och storlek (som kan bära smält metall). Ingenjörer beräknar lyftkapacitet, span, höjd och arbetscykel baserat på de specifika kraven.

Säkerhetsöverväganden: Säkerhet är av största vikt i gjuterier. Kranen bör ha funktioner som redundanta system, nödbromsar och säkerhetssensorer för att förhindra olyckor i miljöer med högtemperatur.

Strukturell design: Detta inkluderar att utforma kranbryggan, lyftanvisningen, vagnen och järnvägssystemen. Materialen som används i kranen måste vara värmebeständiga och hållbara för att motstå en gjuterias hårda miljö.

Drivsystem: Kranen måste ha kraftfulla och pålitliga drivsystem för att lyfta, resor och vagnsrörelse. Dessa kan inkludera elektriska motorer, växellådor och styrsystem.

2. Materialval
Högtemperaturmaterial: Komponenterna som kommer i direktkontakt med den smälta metallen eller extrem värme bör tillverkas av värmebeständiga material såsom stål med hög termisk uthållighet.

Korrosionsbeständighet: Delar utsatta för värme- och metallslagg kan kräva korrosionsbeständiga beläggningar för att förlänga kranens liv.

3. Tillverkning
Tillverkning av ramen: Kranens ram, inklusive bron, vagnen och lyftsystemet, är tillverkat. Komponenterna är vanligtvis svetsade från stålsektioner eller tillverkas i en modulär design för enkel installation och underhåll.

Lyftmontering: Lyftsystemet, inklusive lyftmekanismen, monteras med komponenter som elektriska motorer, växellådor och lyfttrumma eller remskivsystem.

Kontrollsystemintegration: Kontrollsystemen, inklusive manuella eller fjärroperationspaneler, är integrerade i kranen för smidig drift.

4.
De olika komponenterna i kranen, såsom bron, lyft, vagn och elektriska system, monteras på fabriken eller på plats beroende på komplexiteten.

Lyftmekanismen (krok- eller slevhanteringsfästen) är specifikt utformad för att säkert hantera slev och smält metall.

5. Testning och kvalitetskontroll
Lasttestning: Kranen genomgår lasttester för att säkerställa att den säkert kan lyfta den nödvändiga vikten, inklusive dynamiska belastningstester för att simulera verkliga förhållanden.

Funktionell testning: Kranens rörelser (lyft, vagn, bridge) testas för att säkerställa en smidig drift och efterlevnad av säkerhetsstandarder.

Inspektion: Slutlig inspektion genomförs för att säkerställa att alla delar och system är i funktionsdugligt skick och uppfyller tekniska specifikationerna.

6. Installation och idrifttagning
Installation: Kranen är installerad i gjuteriet, som innebär att placera kranen på dess utsedda skenor, ansluta strömförsörjningen och säkerställa korrekt inriktning.

Idrifttagning: Kranen testas på plats för att säkerställa att allt fungerar korrekt och styrsystemen kalibreras.

7. Träning och överlämnande
Operatörsträning: Operatörer utbildas i säker hantering av slev, särskilt med avseende på smält metallhantering, krankontroller och nödprocedurer.

Säkerhetsprotokoll: Säkerhetsprotokoll upprättas, inklusive korrekt belastningshantering, nödstopp och underhållsscheman.

8. Pågående underhåll
Schemalagda inspektioner: Regelbundet underhåll är avgörande i en gjuteri -miljö. Inspektioner för slitage, tår och stress på delar som kablar, krokar och lyftanordningar utförs regelbundet.

Förebyggande underhåll: Smörjning, rengöring och kontroll av anpassningen av rörliga delar görs regelbundet för att undvika driftstopp och förlänga kranens liv.

9. Uppgraderingar och ändringar
När teknik- och säkerhetsstandarder utvecklas kan kranar kräva uppgraderingar eller ändringar för att förbättra deras prestanda eller säkerhetsfunktioner.





Företaget har installerat en intelligent plattform för utrustningshantering och har installerat 310 uppsättningar (uppsättningar) av hanterings- och svetrobotar. Efter avslutandet av planen kommer det att finnas mer än 500 uppsättningar (uppsättningar), och utrustningsnätverket kommer att nå 95%. 32 Svetslinjer har tagits i bruk, 50 planeras installeras och automatiseringshastigheten för hela produktlinjen har nått 85%.

Populära Taggar: slev i gjuteriet över huvudet kran, porslin i gjuterietillverkare, leverantörer, fabrik, fabrik
