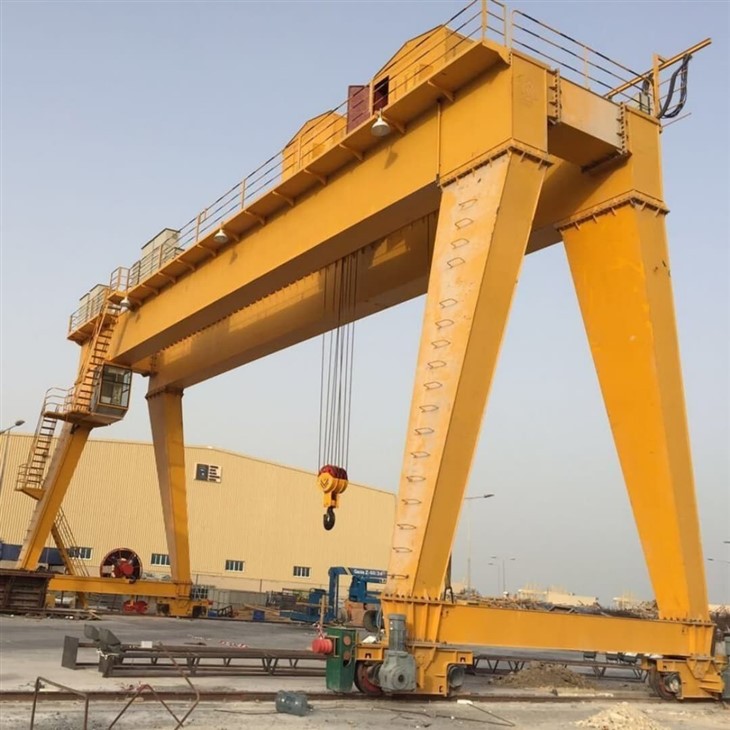

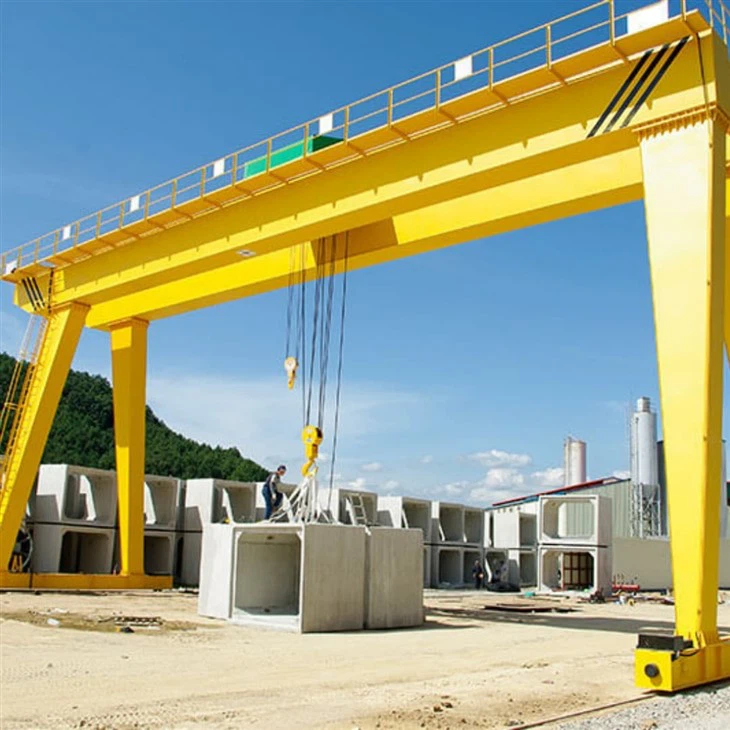

Mobil dubbel girder gantry crane





A mobil dubbel girder gantry craneär en typ av tunga lyftutrustning utformad för effektiv materialhantering i olika industriella miljöer. Som namnet antyder finns detTvå parallella balkarstödd aven rörlig portalstruktur, vilket ger ökad lyftkapacitet, span och stabilitet jämfört med enstaka balksmodeller.

Nyckelfunktioner:

Dubbelbalande design:Erbjuder högre belastningskapacitet och bredare spann, vilket gör det lämpligt för att lyfta tunga och skrymmande laster.

Mobil kapacitet:Utrustad med hjul eller skenor, vilket gör att kranen kan röra sig över ett arbetsområde, förbättra den operativa flexibiliteten.

Robust konstruktion:Vanligtvis konstruerad av höghållfast stål för att säkerställa hållbarhet och motstånd mot deformation under tunga belastningar.

Anpassningsbara konfigurationer:Kan skräddarsys med olika lyfthöjder, spann och styrsystem (manuella, halvautomatiska eller helt automatiserade).

Vanliga applikationer:

Konstruktionsställen för att lyfta balkar, paneler eller prefabricerade element.

Varv för hantering av fartygskomponenter och stora maskiner.

Lager och tillverkningsanläggningar för att flytta stora verktyg eller enheter.

Järnvägsgårdar och containerterminaler för lastning/lossning av last.

Fördelar:

Förbättrad lyftprestanda på grund av den dubbla balkstrukturen.

Större operativ flexibilitet med rörlighet över olika arbetszoner.

Lämplig för både inomhus- och utomhusbruk.

Kan utformas med utskjutna ändar för utökad täckning av arbetsområdet.



Klassad lastkapacitet: 5 ton, 10 ton, 100 ton, anpassad, 16/3,2 ton, 20/5 ton, 32/5 ton, 50/10 ton

Max. Lyfthöjd: 40 m, anpassad

Span: 35m eller klienternas krav

Garanti: 1 år

Vikt (kg): 20000 kg

Kärnkomponenter: PLC, motor, lager, växellåda, motor, tryckkärl, växel, pump

Kontrollväg: hytt, trådlös fjärrkontroll eller anpassad







1.Double -balkar (huvudstrålar):

Två horisontella balkar som sträcker sig över kranens bredd.

Stödja vagnen och lyftmekanismen.

Ge större styrka och stabilitet jämfört med enstaka balkskonstruktioner.



.



Kranvagn med lyft:

Rör sig längs balkarna.

Utrustad med enlyftmekanism(trådrep eller kedja) som höjer och sänker lasten.

Kan vara elektrisk eller hydraulisk beroende på kapacitet och applicering.





3.End vagnar / ben:

Vertikala eller något lutande strukturer som ansluter balkarna till hjulen eller spåren.

Stöd hela strukturen och överför lasten till marken eller skenorna.

Inkluderar ofta en resemekanism för rörlighet.

4. CRANE RESELING MECHANISM

1. Kranens resemekanism för en industriell grankran är ansvarig för att flytta kranen horisontellt längs sina banor eller skenor. Denna mekanism gör det möjligt för kranen att transportera belastningar över ett större område, vilket gör den extremt användbar i lager, varv och andra industriella miljöer där tunga föremål måste flyttas runt en bred vidsträckt.

2. Här är de viktigaste komponenterna och funktionerna i kranens resemekanism:

Komponenter i resemekanismen

Drive -enheter (dragenheter): Dessa är vanligtvis elektriska motorer som ger kraften att flytta kranen. Antalet drivenheter kan variera beroende på kranens storlek och kapacitet; Vissa kranar kan ha flera motorer för varje sida för att fördela belastningen.

Växellådor: Växellådor används för att minska motorens höga hastighet till en lägre hastighet som är lämplig för kranens resa. De ökar också vridmomentutgången, vilket är nödvändigt för att flytta kranen och dess belastning.

Hjul eller rullar: Stora hjul eller rullar är monterade på axlar och drivs av motorn genom växellådan. Dessa hjul eller rullar rider längs toppen av banan eller skenorna och är avgörande för stabil rörelse.

3. Resemekanismen är en av de mest kritiska komponenterna i en industrikantkran, eftersom den bestämmer kranens rörlighet och driftsintervall. Korrekt underhåll och regelbundna inspektioner är avgörande för att säkerställa att resemekanismen fungerar smidigt och säkert. Alla problem med denna mekanism kan påverka kranens prestanda och säkerhet avsevärt, vilket gör det viktigt att ta itu med eventuella problem snabbt.



5. Trolley resemekanism

1. Vagnens resemekanism för en industriell grankran är ansvarig för att flytta lyftanordningen eller lyftmekanismen horisontellt längs kranens huvudstråle eller gantry. Detta gör att kranen kan placera lasten exakt i tvärriktningen.

2. Vagnens resemekanism består av flera viktiga komponenter:

Komponenter i vagnens resemekanism

Drivenhet: Vanligtvis en elmotor, driver drivenheten kraften att flytta vagnen. Motorns storlek och kapacitet beror på kranens lyftkapacitet och den nödvändiga hastigheten på vagnen.

Växellådan: Växellådan minskar motorutgångens höga hastighet till en lägre hastighet som är lämplig för vagnens resa. Det ökar också vridmomentet, vilket är nödvändigt för att flytta lyftmekanismen och eventuell fästbelastning.

Hjul eller rullar: Vagnen åker på hjul eller rullar som är monterade på axlar. Dessa hjul eller rullar reser längs flänsarna eller spåren på huvudstrålen, vilket gör att vagnen kan röra sig fram och tillbaka.

Bromssystem: Ett bromssystem är integrerat i vagnen för att kontrollera dess rörelse och för att hålla det på plats vid behov. Detta kan vara en mekanisk broms, en elektromekanisk broms eller ett dynamiskt bromssystem.

3. Vagnens resemekanism är avgörande för exakt placering av lasten i tvärriktningen. Det gör att kranen kan placera laster exakt på olika punkter längs porten. Korrekt underhåll och regelbundna inspektioner är viktiga för att säkerställa att vagnsmekanismen fungerar smidigt och säkert. Eventuella problem med denna mekanism kan påverka kranens operativa effektivitet och säkerhet avsevärt, vilket gör det viktigt att ta itu med eventuella problem snabbt.



6. kranhjul

1. Kranhjulet i en industriell grankran är en kritisk komponent som gör det möjligt för kranen att röra sig längs sina banor eller skenor. Dessa hjul är utformade för att stödja vikten av kranen, dess belastning och eventuella ytterligare dynamiska krafter som genererats under drift.

2. Här är de viktigaste funktionerna och funktionerna i kranhjul:

Funktioner i kranhjul

Material: Kranhjul är vanligtvis tillverkade av höghållfast material som stål eller gjutjärn för att säkerställa att de tål de tunga belastningarna och spänningarna som är involverade i lyftverksamheten.

Storlek och konfiguration: Hjulens storlek varierar beroende på kranens kapacitet och utformning. De kan vara större för tyngre kranar att fördela belastningen jämnare. Antalet hjul per axel och antalet axlar per kran kan också variera beroende på designkrav.

3. Kranhjul spelar en viktig roll i rörligheten och stabiliteten hos industrikranar. De ansvarar för att överföra vikten på kranen och dess belastning till banbanor eller skenor samtidigt som de möjliggör smidiga resor. Hållbarheten och effektiviteten i kranens rörelse beror till stor del på kvaliteten och tillståndet på dessa hjul.

4. Förhindrande underhåll av kranhjul, inklusive regelbundna inspektioner och snabb utbyte av slitna komponenter, är avgörande för en säker och pålitlig drift av kranen. Att försumma hjulunderhåll kan leda till ökad driftstopp, minskad effektivitet och potentiella säkerhetsrisker.



7. krankrok

1. Krankroken på en industrikanarkran är en kritisk komponent som gör att kranen kan lyfta och flytta olika belastningar. Kroken är kontaktpunkten mellan kranens lyftmekanism och belastningen, vilket gör den till ett avgörande gränssnitt för säkra och effektiva operationer.

2. Här är de viktigaste funktionerna och funktionerna i krankrokar:

Funktioner i krankrokar

Material: Krankrokar är vanligtvis tillverkade av höghållfast stål eller legeringsstål för att säkerställa att de tål de tunga belastningarna som är involverade i lyftverksamheten. Materialet väljs för sin hållbarhet och motstånd mot slitage

Design: Krokens design inkluderar en öppning överst där den fästs vid lyftrep, kedja eller annan lyftanordning. Den nedre delen av kroken har en krökt form som gör att den säkert kan engagera sig med lyftpunkter på lasten.

Säkerhetspärr: Många krokar är utrustade med en säkerhetsfast eller låsmekanism för att förhindra att belastningen av misstag glider. Denna spärr måste öppnas manuellt för att frigöra lasten på önskad plats.

Lastbetyg: Varje krok är klassad för specifika maximala belastningar, och det är viktigt att använda krokar som är betygsatta för de avsedda belastningarna för att säkerställa säkerhet och efterlevnad av föreskrifter.



Motor

Motorn i en industriell grankran är en kritisk komponent som ger den kraft som är nödvändig för att lyfta och flytta belastningar. Motorer i gantrykranar är vanligtvis elektriska och kan kategoriseras i två huvudtyper baserat på deras funktion: den lyftmotorn och den resande (eller korsande) motoren.

Hissmotorn är ansvarig för att lyfta och sänka kroken eller ta tag i som arbetar med lasten. Denna motors primära funktion är att kontrollera den vertikala rörelsen av kranens belastningsmekanism.

Crane Motors är kraftverket för industrikraner, vilket ger den energi som krävs för både lyft- och flyttverksamhet. Kranens prestanda, tillförlitlighet och säkerhet är starkt beroende av motorens effektivitet och hållbarhet. Korrekt val, underhåll och regelbundna inspektioner av dessa motorer är avgörande för att säkerställa att kranen fungerar smidigt och säkert. Alla problem med motorerna kan leda till operativa ineffektiviteter, ökad driftstopp och potentiella säkerhetsrisker, vilket gör snabb uppmärksamhet på motoriska problem.

.

Ljud- och ljuslarmsystem och begränsningsomkopplare

1. Industrial Gantry Cranes är utrustade med ett ljud- och lättlarmsystem och begränsar switchar för att förbättra säkerhets- och driftseffektiviteten. Dessa komponenter spelar avgörande roller för att förhindra olyckor och se till att kranen fungerar inom dess utsedda parametrar.

2. Sound and Light Alarm System

Ljud- och ljuslarmsystemet är utformat för att varna personal i närheten av kranen om dess driftsstatus. Detta system är särskilt viktigt i miljöer där kranen arbetar i närheten av arbetarna eller där synligheten är begränsad.

3. Limit Switches

Begränsningsomkopplare är elektroniska enheter som fungerar som kritiska säkerhetsfunktioner på industrikraner. De upptäcker kranens eller dess komponenter och avstänger kraften när kranen når sina operativa gränser, vilket förhindrar potentiella olyckor och skador.

4.Botta ljud- och lätta larmsystemet och begränsningsomkopplarna är integrerade i en säker drift av industriella granar. Larmsystemet säkerställer att personalen är medveten om kranens rörelser och operativa status, vilket minskar risken för kollisioner eller andra faror. Begränsningsomkopplare, å andra sidan, automatiserar säkerheten genom att fysiskt förhindra kranen från att fungera utöver dess designgränser. Tillsammans bidrar dessa system till en säkrare arbetsplats och skyddar både kranutrustningen och personalen som arbetar runt den. Korrekt underhåll och regelbunden testning av dessa system är viktiga för att säkerställa att de fungerar pålitligt och effektivt.

10. Säkerhetsenheter

Överbelastningsskyddsenheter

Överbelastningsskyddsenheter är utformade för att förhindra att kranen fungerar utöver dess säkra arbetsbelastningsgränser. Dessa enheter övervakar belastningen som lyfts och kommer antingen att skicka en varning eller stänga av kranen om lasten överskrider den angivna gränsen. Detta är avgörande för att förhindra strukturella skador på kranen och undvika olyckor som kan uppstå på grund av överbelastning.

Begränsningsomkopplare

Som nämnts tidigare stoppar begränsningsomkopplare automatiskt kranen när den närmar sig slutet av dess reseområde eller när någon av dess komponenter når sina driftsgränser. Dessa omkopplare är viktiga för att förhindra att kranen överskrider dess fysiska gränser, vilket kan leda till skador på strukturen eller kollisionen med hinder.

Antikollison

Anti-collison-enheter är särskilt viktiga i miljöer där flera kranar arbetar i närheten eller där det finns betydande marktrafik. Dessa enheter använder sensorer, kameror eller annan teknik för att upptäcka närvaron av andra objekt i kranens väg och antingen varna operatören eller automatiskt stoppa kranens rörelse för att förhindra en kollision.

Nödstoppknappar

Nödstoppknappar är manuellt manövrerade kontroller som gör det möjligt för kranoperatören eller någon auktoriserad personal att omedelbart stoppa alla kranoperationer vid en nödsituation. Dessa knappar är strategiskt placerade inom räckhåll för operatören och är ofta röda och mycket synliga.

Bromssystem

Bromssystem på industriella granar är utformade för att hålla lasten säkert på plats när de inte är i rörelse och för att tillhandahålla kontrollerad stopp under driften. Dessa bromsar kan vara mekaniska, elektriska eller en kombination av båda, och de är kritiska för att förhindra oväntade belastningsrörelser som kan leda till olyckor.

Nivåindikatorer

Nivåindikatorer används för att säkerställa att kranen är nivå under drift, särskilt när du lyfter exakta eller känsliga laster. Ojämnt lyft kan orsaka att belastningar växlar, vilket potentiellt kan leda till förlust av kontroll och olyckor. Dessa indikatorer hjälper operatörerna att upprätthålla kranens balans och stabilitet.

Säkra arbetsbelastningsindikatorer

Säkra arbetsbelastningsindikatorer markerar tydligt den maximala säkra belastningskapaciteten för kranen. Denna information är avgörande för operatörerna för att säkerställa att kranen inte är överbelastad och fungerar inom dess designspecifikationer.



11. Kontrolläge

1. Manual Control

Direkt intervention: Kranoperatören styr direkt de lyftande och resande rörelserna i kranen med hjälp av handhjul, spakar eller tryckknappar. Detta läge kräver skickliga operatörer som manuellt kan synkronisera rörelserna för att uppnå önskad placering av lasten.

Enkla mekanismer: Manuella kontrollsystem är i allmänhet enklare i designen och kan vara mindre benägna att komplexa fel.

Begränsad precision: Precisionen i kranens rörelser är begränsad till operatörens skicklighet och erfarenhet.

2.Semi-automatisk kontroll

Assisted Operation: Kranoperatören använder styrenheter som joysticks eller paddelbrytare för att beordra kranen, men systemet innehåller automatiserade funktioner som hjälper till att kontrollera hastighet och synkronisering.

Förbättrad säkerhet: Semi-automatiska system inkluderar ofta säkerhetsfunktioner som automatiska stopp vid lastgränser eller resebegränsningar.

Förbättrad effektivitet: Dessa system kan förbättra driftseffektiviteten genom att minska behovet av mycket skickliga operatörer.

3.Vär automatisk kontroll

Programmerbar Logic Controller (PLC): Kranens verksamhet styrs av en PLC, som kan programmeras för att utföra specifika sekvenser av operationer automatiskt.

Exakt kontroll: Hela automatiska system erbjuder exakt kontroll över kranens rörelser, vilket möjliggör komplexa manövrar konsekvent.

Minskat mänskligt fel: Automatiserade system minskar potentialen för mänskligt fel, vilket förbättrar säkerheten och tillförlitligheten.

Fjärroperation: I vissa fall kan helautomatiska kranar drivas på distans och ta bort operatören från potentiellt farliga miljöer.

4.Radio Control

Trådlös drift: Kranoperatören använder radiosändare för att kontrollera kranen på avstånd, vilket kan vara särskilt användbart i miljöer där visuell kontakt med kranen är begränsad.

Ökad flexibilitet: Radiokontroll gör det möjligt för operatörer att röra sig fritt runt arbetsområdet medan de bibehåller kontrollen över kranen.

Säkerhetsöverväganden: Korrekt frekvenshantering och säkerhetsåtgärder måste ske för att förhindra störningar eller obehörig drift av kranen.

5.COMPUTER CONTROL

Avancerade system: Vissa ganterkranar kan använda datorsystem som integrerar avancerade funktioner som maskinvision, konstgjord intelligens och dataanalys för att optimera operationerna.

Datainsamling: Datorstyrda kranar kan samla in operativa data, som kan användas för underhållsplanering och driftsoptimering.

Gränssnittsalternativ: Operatörer kan interagera med kranen genom pekskärmar eller andra avancerade gränssnitt, vilket ger detaljerade feedback- och kontrollalternativ.



12.sketch









Fördelar med en mobil dubbel girder -grankran

Hög belastningskapacitet

Den dubbla balkdesignen tillåterstörre lyftkapacitetän enstaka balkskran, vilket gör det lämpligt förtunga applikationer(ofta över 50 ton).

Bredare spann och större lyfthöjd

Dubbelkroppar kan stödjalängre spannoch tillhandahållahögre lyfthöjder, erbjuder mer flexibilitet för att hantera stora eller höga föremål.

Rörlighet

Den mobila portstrukturen (på skenor eller gummihjul) gör det möjligt för kranenFlytta över en arbetsplats, förbättra flexibiliteten ocheliminera behovet av fasta supportstrukturer.

Strukturell stabilitet

Den dubbla balkkonfigurationen säkerställer bättrebelastningsfördelning, minskar stress på komponenter och ökar totalt settoperationssättbarhet.

Mångsidiga applikationer

Lämplig förinomhus- och utomhusanvändninginom branscher som konstruktion, varvsindustri, ståltillverkning, logistik och tillverkning.

Effektiv användning av rymden

Till skillnad från kranar som kräver en byggnadsstruktur för stöd, kan portkranar arbeta iöppna gårdar eller under delvis byggda strukturer.

Anpassningsbar design

Kan skräddarsys för att passaspecifika operativa behov, inklusive olika spanlängder, lyftkapacitet, kontrollalternativ och miljöskydd.

Lägre installationskostnader

Eftersom det inte kräver byggnadsmodifieringar eller omfattande stödstrukturer som brokranar, är installationensnabbare och mer kostnadseffektivt, särskilt i utomhusmiljöer.

Förbättrad säkerhet

Utrustad medAvancerade säkerhetsfunktionersåsom antikollisionssystem, begränsning av switchar, överbelastningsskydd och nödstoppfunktioner.

Dual vagnsmöjlighet

Dubbla balkar tillåter installation avflera vagnarFör samtidig lyft- eller tandemverksamhet, förbättra produktiviteten och säkerheten under lång eller besvärlig lasthantering.





Applikationer av mobila dubbel girder -granar kranar

Mobile dubbelbalande gantrykranar används allmänt i branscher därTungt lyft, breda spann och rörelseflexibilitetär viktiga. Nedan finns vanliga applikationsområden:

---

1. Byggplatser

Lyft och rörliga stålbjälkar, prefabricerade betongelement, ställning och maskiner.

Perfekt för stora infrastrukturprojekt sombroar, tunnlar och motorvägar.

Lämplig förtillfälliga arbetszonerdär en fast kranstruktur är opraktisk.

---

2. Varv och hamnar

HanteringStora fartygskomponenter, motorer, stålplattor och behållare.

Som används förfartygsmontering, reparation och lastning/lossning av last.

Tål hårdamarinmiljöerNär det är utrustat med väderbeständiga funktioner.

---

3. Tillverkningsanläggningar

RörligTunga verktyg, mat, formar och tillverkade delaröver produktionslinjer.

Som används iStålverk, maskinernas tillverkningsanläggningar och monteringslinjer för tung utrustning.

---

4. Lager och gårdar

Perfekt förLaddar och lossar lastbilar eller järnvägarmed tunga material.

Används ofta iStålbockar, rörgårdar och tillverkningsområden.

---

5. Järnvägs- och tunnelbaneprojekt

Lyft och positioneringJärnvägsspår, förspända betongplattor eller tunnelfodersegment.

Mobil design möjliggör användningÄndra arbetsplatser.

---

6. Wind Power och förnybara energisidor

Används för montering och positioneringvindkraftverkskomponenter(t.ex. naceller, torn, blad).

Mobiloperationsstödfjärrmobilitet.

---

7. Flyg- och försvar

Transportflygplanskomponenter eller stora församlingari hangarer eller tillverkningsanläggningar.

StödjaPrecisionslyftning och inriktningav känslig utrustning.

---

8. Gruvdrift och underhåll av tung utrustning

Lyftningstor gruvutrustningför reparation eller underhåll.

Användbar iavlägsna och robusta terrängenDär överskranar inte kan installeras.

---

Varför det föredras i dessa applikationer:

Rörlighetminskar behovet av fast infrastruktur.

HöglyftkapacitetStöder tunga och stora laster.

UtomhushållbarhetAktiverar drift i öppna och hårda miljöer.

Anpassningsbara konfigurationerpassar olika branschspecifika behov.





1. Design och teknik

Detaljerad teknik: Utveckla detaljerade tekniska ritningar och specifikationer, inklusive huvudstrålen, lyftanvisning, vagn, ändvagnar och andra komponenter.

Simulering och modellering: Använd datorstödd design (CAD) och simuleringsverktyg för att modellera kranens prestanda och optimera dess design.

2. Materialval

Materialspecifikationer: Välj material av hög kvalitet som uppfyller kraven för styrka, hållbarhet och värmebeständighet. Vanliga material inkluderar höghållfast stål, legeringar och specialiserade beläggningar.

Upphandling: Källmaterial från godkända leverantörer, säkerställer att de uppfyller de nödvändiga kvalitets- och certifieringsstandarderna.

3. Komponenttillverkning

Skärning och formning: Skär och formar råvaror i de nödvändiga komponenterna, såsom balkar, kolumner och konsoler. Detta kan involvera processer som plasmaskärning, laserskärning och bearbetning. Svetsning och montering: Svetskomponenter tillsammans för att bilda kranens strukturella element. Detta inkluderar svetsning av huvudstrålen, ändvagnar och andra bärande delar.

4.

Undermontering: Montera enskilda komponenter, såsom lyftsystem, vagn och slutvagnar, i undermonteringar. Detta innebär att montera delar tillsammans och säkerställa korrekt justering. Detta inkluderar montering av lyftanordningen och vagnen på huvudstrålen, fäster ändvagnar och installerar styrsystemen.

5. Integration av system

Elektriska system: Installera elektriska komponenter, inklusive motorer, styrpaneler, ledningar och sensorer. Se till att kranens elektriska system är korrekt integrerade och testade.

Kontrollsystem: Implementera och konfigurera styrsystem, såsom programmerbara logikstyrenheter (PLC), fjärrkontroller och säkerhetsenheter. Kontrollera att kontrollsystemen fungerar korrekt och är kalibrerade.

6. Testning och kvalitetssäkring

Preoperational Testing: Utför preoperationella tester för att kontrollera kranens funktionalitet, inklusive belastningstest, driftstestning av lyft- och resemekanismerna och kontrollsystemkontroller.

Säkerhetstest: Kontrollera att säkerhetsfunktioner, såsom begränsningsomkopplare, larm och nödstopp, fungerar korrekt och uppfyller säkerhetsstandarder.

Inspektion: Utför en detaljerad inspektion av kranens struktur och komponenter för att säkerställa överensstämmelse med designspecifikationer och kvalitetsstandarder.

7. Slutliga justeringar och kalibrering

Finjustering: Gör nödvändiga justeringar för att optimera kranens prestanda och säkerställa en smidig drift. Detta kan inkludera kalibreringssensorer, justering av kontroller och finjustering av lyftsystemet.

Dokumentation: Förbered och granska dokumentation, inklusive driftshandböcker, underhållsguider och säkerhetsinstruktioner.

8. Leverans och installation

Transport: Ordna för transport av kranen till installationsplatsen, se till att den hanteras och skickas säkert för att förhindra skador.

Installation: Övervaka installationen av kranen på kundens anläggning, inklusive montering, anpassning och anslutning till kraftkällor och kontrollsystem.

Utbildning: Ge utbildning för operatörer och underhållspersonal för att säkerställa att de är bekanta med kranens drift och säkerhetsförfaranden.

9. Idrifttagning och överlämnande

Idrifttagning: Genomföra slutliga uppdragstester för att verifiera att kranen fungerar korrekt under verkliga förhållanden och uppfyller prestandaspecifikationer.

Handover: Officiellt överlämna kranen till kunden och tillhandahålla all nödvändig dokumentation, inklusive certifikat för efterlevnad, garantiinformation och underhållsscheman.







Materiell inspektion

Kvalitetsinspektion: Strikt kvalitetskontroll utförs på de köpta råvarorna för att säkerställa att de uppfyller designkraven och nationella standarder.

Materiallagring: Kvalificerade material lagras enligt klassificering för att förhindra korrosion eller skada.

Skärning och formning

Stålskärning: Använd plasmaskärning, laserskärning eller låga skärning och annan teknik för att klippa stålet beroende på storleken på konstruktionsteckningen.

Formning av bearbetning: Forma stålplattan genom böjning, rullning, svetsning och andra processer för att tillverka huvudstrålen, ändstrålen och andra strukturella delar.

Svetsning

Komponentsvetsning: De skärande och bildade ståldelarna svetsas in i huvudstrukturerna såsom huvudstrålen, ändstrålen och vagnen. Svetsningsprocessen måste kontrolleras strikt för att säkerställa strukturell styrka och svetskvalitet.

Svetsinspektion: Använd icke-förstörande testteknologi (såsom ultraljudstestning, radiografisk testning) för att inspektera svetsarna för att säkerställa att det inte finns några sprickor eller andra defekter.

Bearbetning

Precisionsbearbetning: Precisionsbearbetning utförs på kranens nyckelkomponenter, såsom hjuluppsättningar, bärsäten, remskivor etc. för att säkerställa deras dimensionella noggrannhet och ytkvalitet.

Montering av hela maskinen

General Assembly: På grundval av förmontering genomförs kranens övergripande montering, inklusive den slutliga installationen av huvudstrålen, ändstrålen, lyftmekanismen, gångmekanismen etc.

Idrifttagning och testning

Under dynamiska förhållanden testas kranens driftsprestanda, inklusive testning av lyft, promenader, styrning och andra funktioner. Den totala storleken på den monterade brokranen kontrolleras för att säkerställa att alla dimensioner uppfyller designkraven.

Sprutning och antikorrosionsbehandling

Ytbehandling Rost Borttagning: Rostavlägsnande på ytan av kranen, vanliga metoder inkluderar sandblåsning, betning, etc. Primer Spraying: Spray Anti-Corrosion Primer på den behandlade ytan för att förhindra metalloxidation och korrosion. Topcoat Spraying Color Spraying: Spray Topcoat enligt kundkrav eller industristandarder för att ge kranen en skyddande och dekorativ effekt. Markering: Markera kranens identifieringsinformation i enlighet med specifikationerna, såsom modell, klassad belastning, etc. efter sprutning.

Fabrik och installation

Förpackning och transport

Förpackningsskydd: Förpacka kranens huvudkomponenter för att förhindra skador under transporten. Transportarrangemang: Enligt utrustningsstorleken och transportförhållandena väljer du en lämplig transportmetod för att transportera kranen till kundens webbplats.

Acceptans och leverans

Kundens acceptans

Acceptans på plats: Kunden genomför acceptans på plats enligt kranen enligt kontraktskraven och tekniska specifikationer för att kontrollera utrustningen och kvaliteten på utrustningen.

Problemrättning: Om det finns några problem måste tillverkaren rätta till dem i tid för att säkerställa att utrustningen uppfyller kundens krav fullt ut. Leverans- och användningsutbildning: Tillverkaren utbildar vanligtvis kundens operatörer för att säkerställa att de kan använda kranen korrekt och säkert.

Populära Taggar: Mobil dubbel balkgrankran, porslin, mobil dubbel girder gantry crane tillverkare, leverantörer, fabrik
