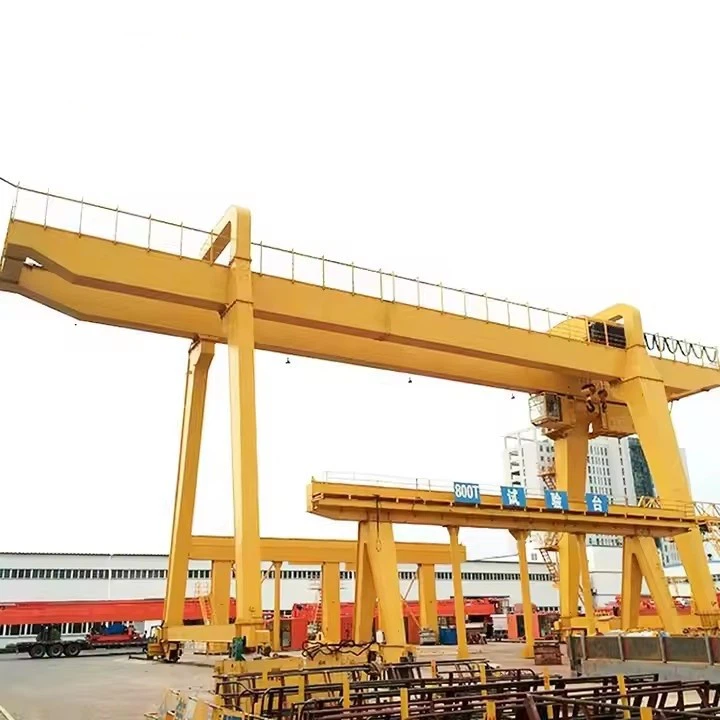

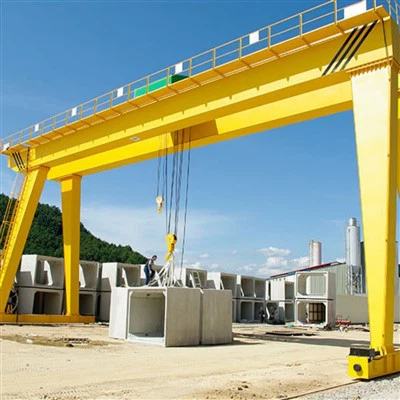

Heavy Duty RMG-kran

Vad är en Heavy Duty RMG-kran?

A Kran för tung räls-monterad portal (RMG).är en massiv,-rälsbunden portalkran designad för hög-stapling och hantering av fraktcontainrar i hamnterminaler, intermodala varv och stora logistiknav. "Heavy Duty"-beteckningen och "Rail-Mounted"-funktionen är dess definierande egenskaper, vilket innebär att den är byggd för de mest intensiva, 24/7 operationer och fungerar på en fast uppsättning spår.

Se det som ett automatiserat,-höglagersystem för containrar, begränsat till ett specifikt gårdsblock men som erbjuder oöverträffad staplingsdensitet, precision och effektivitet för terminaler med hög-volym.



Fördelar med Heavy Duty RMG-kranar

Oöverträffad staplingstäthet:RMGs kan stapla containrar6-8 breda och 5-6 höga, maximera utnyttjandet av värdefullt gårdsutrymme.

Överlägsen precision och stabilitet:Det räls-monterade systemet ger exceptionell stabilitet och möjliggör mycket exakt containerplacering.

Hög produktivitet och effektivitet:Kan hantera20-40 drag per timme, vilket gör dem idealiska för terminaloperationer med hög-volym.

Minskade arbetskostnader:Kan fjärrstyras av en enda person och full automatisering kan ytterligare minska personalbehovet.

Energieffektivitet och miljö-vänlighet:Elektriskt driven, ger noll lokala utsläpp och lägre buller jämfört med diesel-drivna RTG-kranar.

Förbättrad säkerhet:Den fasta vägen eliminerar risken för kollision med annan gårdsutrustning och automatiserade system minskar mänskliga fel.



Jämförelse: Heavy Duty RMG vs. RTG

Särdrag	Heavy Duty RMG	Heavy Duty RTG
Rörlighet	Fäst på skenori ett gårdskvarter.	Mycket mobil, kan köra mellan gårdsblock.
Staplingstäthet	Mycket hög(upp till 8+ bred)	Hög (normalt 6-7 bred)
Driftskostnad	Lägre(Elkraft, mindre underhåll)	Högre (dieselbränsle, däckslitage)
Precision & stabilitet	Överlägsen	Bra, men kan påverkas av markförhållandena.
Automatisering	Enklare och mer pålitligatt automatisera	Mer komplicerat att automatisera.
Idealisk för	Terminaler med hög-volym och fast layout.	Flexibla gårdsplaneringar,lägre initial volym.

Slutsats:DeHeavy Duty RMG-kranär höjdpunkten av effektivitet och automatisering för förvaring av behållare med hög-densitet. Dess rälsmonterade-design är nyckeln till att uppnå maximal densitet, precision och produktivitet, vilket gör den till det definitiva valet för moderna containerterminaler med hög-kapacitet som strävar efter ett mindre koldioxidavtryck och helautomatisk drift.



Lyftkapacitet 320 ton
Spännvidd (bredd) 3 - 12 meter (justerbar)
Lyfthöjd 3 - 10 meter
Arbetsklass A3-A5 (lätt till medelstark)
Lyfthastighet 0.5 - 8 m/min (variabel)
Typ av helljus Enkel/dubbel balk (låda-typ)
Strömförsörjning 220V/380V 3-fas eller manuell
Kontrollläge Pendelkontroll/trådlös fjärrkontroll
Telfer Typ Elektrisk kättingtelfer/lintelfer
Travel Drive Manuell push eller motoriserad
Korrosionsskydd Varm-doppförzinkad eller marin-färg
Vindmotstånd upp till Beaufort skala 6 (för utomhusbruk)
Driftstemperatur -20 grader till +50 grader

Här är en detaljerad uppdelning av komponenterna i enHeavy Duty RMG-kran.



1. Primärt strukturellt system (skelettet)

Portalram och ben:Den massiva stålramen som utgör huvudstrukturen som går över containerstaplarna. Består vanligtvis av 4-8 ben beroende på spännvidd och kapacitet. Designad för att klara tunga dynamiska belastningar.

Lyftbalk / bom:Den eller de primära horisontella balkarna som förbinder benen och ger spåret för vagnen att färdas över containerradernas bredd.

Runway & Rail System:

Löpskenor:Kraftiga-stålskenor (ofta kranskenor) monterade på ett armerat betongfundament.

Grund:Djup betongfundament som säkerställer att skenorna förblir perfekt jämna och inriktade under extrema dynamiska belastningar.

Kranskena och vagnbana:Skenor monterade ovanpå lyftbalken så att vagnen kan åka på.

2. Containerhanteringssystem (Arbetshästen)

Spridare:Den specialiserade container-lyftanordningen.

Teleskopmekanism:Justerar längden för att hantera 20ft, 40ft och 45ft containrar.

Twistlocks:Roterande koniska lås som griper i containerns hörngjutgods.

Vägningssystem:Integrerade lastceller för vägning av containrar vid hantering.

Vägledningsarmar:Hjälp till att placera spridaren exakt över behållare.



Lyftsystem:

Lyftmotorer:Elmotorer med högt-vridmoment för huvud- och hjälplyft.

Vajertrummor:Stora trummor som spolar lyftvajrarna.

Stållinor:Hög-stålkablar för att lyfta containrar.

Vagnmontering:

Vagnsram:Stålkonstruktion som bär lyftmaskineriet.

Vagnhjul:Flänsade hjul som löper på kranskenan.

Repskivor:Remskivor som styr vajrarna från lyften till spridaren.





3. Driv- och kraftsystem (musklerna)

Långa resor:

Drivmotorer:Flera synkroniserade motorer (en per ben eller fler).

Växellådor och hjul:Smidda stålhjul med stor-diameter med härdade slitbanor.

Vagndrev:

Drivmotorer:Elmotorer med precisionskontroll.

Växellådor och hjul:Mindre flänsade hjul för tvärgående-resor.

Lyftdrev:

Huvudlyftmotor:Primär lyftmotor.

Extra lyftmotor:För lättare laster eller exakt positionering.

Strömförsörjningssystem:

Ledarstänger / Power Rail:Slutna elektriska ledare som löper parallellt med kranskenorna.

Samlarskor:Kontaktskor som glider längs ledarstängerna för att leverera ström.





4. Kontroll- och säkerhetssystem (hjärnan och nerverna)

Operatörskontrollsystem:

Förarhytt:Klimatstyrd-hytt monterad på vagnen eller portalen.

Fjärrkontrollstation:Ofta i ett närliggande kontrollrum med flera kameravyer.

Automation och avkänningssystem:

Optisk teckenigenkänning (OCR):Kameror som automatiskt läser containernummer.

Laserskanningssystem:För exakt containerpositionering och stapelmätning.

GPS- och kodarsystem:För exakt positionering av kran och vagn.

Säkerhets- och skyddsanordningar:

Anti-kollisionssystem:Förhindrar kollisioner med andra kranar och föremål.

Behållarstackövervakning:Säkerställer säkra staplingshöjder och stabilitet.

Indikator för belastningsmoment (LMI):Förhindrar överbelastning.

Vindmätare:Mäter vindhastighet och utlöser larm eller avstängningar.

Anti-svajsystem:Minskar automatiskt containersvängning.

Nödstoppssystem:Flera e-stoppknappar i hela kranen.

5. Hjälpsystem

Belysning:Hög-ljus för nattarbete.

Brandskydd:Branddetektering och brandsläckningssystem.

Kommunikation:Intercom och radiosystem.

Övervakning och diagnostik:Kontinuerlig övervakning av kransystem med möjlighet till fjärrdiagnostik.

SKISS



Huvudsaklig teknisk



Fördelar med Heavy Duty RMG-kranar

Heavy Duty RMG-kranar erbjuder transformativa fördelar för moderna containerterminaler med-volymer, med fokus på täthet, effektivitet och hållbarhet.



1. Oöverträffad utrymmeseffektivitet och staplingstäthet

Lagring med hög-densitet:RMGs kan stapla containrar i konfigurationer som7+1+7(7 rader på ena sidan, en järnvägsfil och 7 rader på den andra) eller ännu bredare, vilket maximerar utnyttjandet av värdefullt gårdsutrymme.

Hög stapling:De kan vanligtvis stapla behållare5 till 6 hög, vilket avsevärt ökar lagringskapaciteten inom ett fast område jämfört med annan utrustning.

2. Överlägsen operativ effektivitet och produktivitet

Hög genomströmning:Kan hantera20-40 containerrörelser per timme, vilket gör dem idealiska för terminaloperationer med hög-volym.

Precisionshantering:Det räls-monterade systemet möjliggör extremt exakt positionering av containrar, vilket minskar hanteringstiden och risken för skador.

Vädertålighet:Mer stabil och funktionsduglig i högre vindförhållanden jämfört med gummi-trötta alternativ.

3. Förbättrad säkerhet och tillförlitlighet

Förutsägbar rörelse:Det fasta rälssystemet eliminerar risken för att vika ur kurs och minskar kollisioner med annan gårdsutrustning.

Integrerade säkerhetssystem:Utrustad med avancerade anti-kollisionssystem, containerstackövervakning och överbelastningsskydd, vilket skapar en säkrare arbetsmiljö.

Reducerat operatörsfel:Automationsfunktioner minimerar mänskliga fel i containerpositionering och stapling.

4. Ekonomiska och miljömässiga fördelar

Lägre driftskostnader:Eldrivna, vilket leder till betydligt lägre energikostnader jämfört med dieseldrivna- RTG:er. El är också billigare och stabilare än diesel.

Minskat underhåll:Järnvägsresor orsakar mindre slitage på kranen än gummidäck på asfalt, vilket leder till lägre-underhållskostnader på lång sikt.

Miljövänlighet: Noll lokala utsläppvid användningstillfället, vilket minskar terminalens koldioxidavtryck och förbättrar den lokala luftkvaliteten. De producerar också mindre buller.

5. Avancerad automation och driftskontroll

Full automatiseringspotential:RMG:er är det föredragna valet för automatiserade terminaler. De kan sömlöst integreras i terminaloperativsystem (TOS) för obemannad drift.

Fjärrstyrning:Operatörer kan styra flera kranar från ett centralt, ergonomiskt kontrollrum, vilket förbättrar arbetsförhållandena och möjliggör drift under ogynnsamt väder.

Smarta system:Funktioner som Optical Character Recognition (OCR) identifierar automatiskt containrar och automatiserade positioneringssystem säkerställer perfekt stapling varje gång.

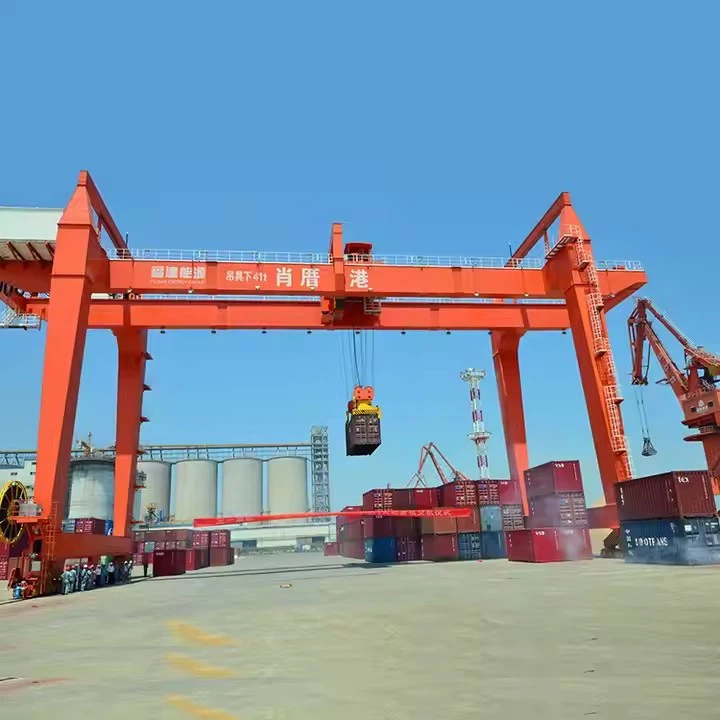

1. Containerportar och terminaler (primär applikation)

Port Container Yards:Detta är den primära applikationen. RMG:er används i upplagsvarvet bakom kajen (där fartyg lägger till).

Importcykel:Ta emot containrar från kajkranar och stapla dem på gården och sedan hämta dem för upphämtning med lastbil eller tåg.

Exportcykel:Ta emot containrar från lastbilar eller tåg, stapla dem på gården och sedan leverera dem till kajkranarna för lastning på fartyg.

Landsideverksamhet:Effektiv överföring av containrar mellan olika transportsätt (frakt-till-järnväg, skepp-till-lastbil).

2. Intermodala järnvägsvarv

Järnvägsterminalverksamhet:Flytta containrar från stack till rälsvagn och vice versa. Deras precision är idealisk för att justera containrar perfekt med järnvägsvagnar.

Sortering och sortering:Organisera containrar inom bangården baserat på deras destination.

3. Inland Container Depots (ICDs) och logistikhubbar

Långtidslagring-:Ger hög-, kostnadseffektiv lagring- för containrar borta från hamnområdet.

Lastkonsolidering och dekonsolidering:Hantering av containrar i anläggningar där gods packas eller packas upp från containrar.



Produktionsprocessen för enHeavy Duty RMG-kranär ett monumentalt företag som kombinerar avancerad ingenjörskonst, tung tillverkning, precisionsmontering och sofistikerad integration av el- och styrsystem. Det utförs vanligtvis av specialiserade tungindustritillverkare.

Här är en detaljerad uppdelning av produktionsprocessen.



Steg 1: Design & Engineering

Detta är grundsteget där kranens prestanda och säkerhet definieras.

Klient- och terminalspecifikationsanalys:Granskningskrav: staplingskapacitet (t.ex. 1-över-5 eller 1-över-6), spann (t.ex. 7+1 eller 8+1), lyftkapacitet (vanligtvis 40-50 ton under spridare) och driftbehov (automationsnivå, fjärrkontroll).

Avancerad teknik:

Strukturell analys (FEA):Använda Finite Element Analysis för att modellera hela portalstrukturen, benen och bommen under dynamiska belastningar, inklusive vind-, seismiska och kollisionsscenarier.

Mekanisk design:Utformning av höghastighetslyftmaskineri, vagnar och resemaskiner för att uppfylla de stränga-kraven.

El- och kontrolldesign:Skapa scheman för strömförsörjning, motordrivningar (VFD), PLC-nätverk och integration av alla automationssystem (OCR, GPS, laserskannrar).

Skapande av stycklistor (BOM):En omfattande lista över alla råvaror och tusentals inköpta komponenter.



Steg 2: Materialanskaffning och förberedelse

Anskaffning:Inköp av certifierade hög-stålplåtar och sektioner. Beställning av specialiserade komponenter från globala leverantörer: Siemens/ABB motorer och drivsystem, specialiserade hissar, R&M spridare, etc.

Materialförberedelse:Stålplåtar är kul-blästrade och grundmålade. De skärs sedan i storlek med massiva CNC-plasma- eller flamskärmaskiner för precision.



Steg 3. Strukturell tillverkning och montering

Det är här som kranens massiva skelett byggs.

Panel och under{0}}tillverkning:

Ben- och bomsektioner:Benen och bommen är tillverkade som stora lådbalkar av stålplåt. Invändiga förstyvningar är insvetsade för att förhindra buckling.

Behandla:Komponenterna passar i massiva, anpassade jiggar. Kritiska svetsar utförs med hjälp avAutomatiserad nedsänkt bågsvetsning (SAW)för djup penetration och hög kvalitet. Alla kritiska svetsar inspekteras viaUltraljud (UT)ellerRöntgen (RT).

Avstressande:De färdiga huvudsektionerna (ben, bomsegment) värms upp i en dator-kontrollerad ugn för att lindra inre spänningar från svetsning, förhindra framtida distorsion och säkerställa dimensionsstabilitet.

Bearbetning:Anslutningspunkter, rälsmonteringsytor och drivmonteringsdynor är bearbetade för att säkerställa perfekt inriktning och-passning under slutmonteringen.



Steg 4: Mekanisk montering

Den strukturella ramen är integrerad med de mekaniska systemen.

Mega-blockmontering:Stora under-undersektioner, som ett helt ben med dess lastbil och drivenhet, är för-monterade.

Portal Frame Assembly:Huvudbomsektionerna är sammanfogade med benen för att bilda den kompletta portalstrukturen.

Installation av drivenhet:De långa drivenheterna (motor, växellåda, hjul) är installerade på ändtruckarna. Vagnens åkdrev är installerade på vagnens ram.

Lyft- och spridarenhet:Höghastighetslyftenheterna är monterade på vagnen. Spridaren monteras och testas separat.



Steg 5: Installation av el- och styrsystem

Kranens "nervsystem" är installerat.

Kabelinstallation:Kilometer av kraft- och styrkablar läggs i skyddande kabelrännor och ledningar genom hela strukturen.

Panelinstallation:Huvudcentraler, VFD-drivskåp och PLC-manöverpaneler är installerade.

Installation av sensor och automationssystem:GPS-antenner, OCR-kameror, laserskannrar och anti-kollisionssensorer är monterade och anslutna.

Installation av operatörsgränssnitt:Förarhytten är installerad med alla kontrollkonsoler, eller så är fjärrkontrollstationen konfigurerad.



Steg 6: För-leveranstestning och inspektion (FAT)

Före demontering genomgår den färdigmonterade kranen rigorösa tester, ofta med kunden närvarande.

Visuell och dimensionell inspektion:Verifiering av utförande och alla kritiska dimensioner.

Nej-belastningstest:Kör alla rörelser (lyft, vagn, portalrörelse) utan belastning för att kontrollera om det fungerar smidigt och onormalt ljud.

Lasttestning:

Statisk belastningstest:Lyfta en provlast på125 % av den nominella kapacitetenoch hålla den för att verifiera strukturell integritet och bromshållfasthet.

Dynamiskt belastningstest:Lyft110 % av den nominella kapacitetenoch kör den genom alla operativa rörelser för att säkerställa prestanda under verkliga-världsförhållanden.

Funktions- och säkerhetstester:Verifierar alla gränslägesbrytare, nödstopp, överbelastningsskydd och automatiserade system.



Steg 7: Demontering, målning & frakt

Systematisk demontering:Kranen demonteras försiktigt till transportabla moduler (bensektioner, bomsegment, vagn, spridare).

Slutmålning:Ett-högpresterande färgsystem med flera-skikt appliceras för långsiktigt-korrosionsskydd i tuffa saltvattenmiljöer.

Förpackning och frakt:Komponenter är säkert förpackade och skickas via tunga-lyftfartyg till kundens hamn.



Steg 8: Uppställning och driftsättning av platsen (SAT)

Webbplatsförberedelser:Tillverkaren verifierar att banan är komplett, jämn och korrekt inriktad.

Erektion:Med hjälp av stora mobilkranar sätter tillverkarens specialiserade besättning ihop RMG på sina permanenta skenor.

Slutliga anslutningar och testning:Alla system åter-ansluts och utsätts för en finalSite Acceptance Test (SAT)för att säkerställa perfekt prestanda i den faktiska driftsmiljön.

Operatörsutbildning:Omfattande utbildning ges för terminalens personal.
